管道直徑DN、De、D、d、Φ的含義和區別

 在管道工程中

，管道直徑DN、De、D、d、Φ這些符號是否讓大家分不清楚呢
，一起來了解下它們的含義與區別吧。

一、DN、De、D、d、Φ的含義

一般來說
，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。

1、DN是指管道的公稱直徑
，也叫公稱通徑，是為了設計製造和維修的方便人為地規定的一種標準
，是管子（或者管件）的規格名稱。注意：這既不是外徑也不是內徑。

水、煤氣輸送鋼管（鍍鋅鋼管或非鍍鋅鋼管）
、鑄鐵管、鋼塑複合管和聚氯乙烯（PVC）管等管材
，應標注公稱直徑“DN”（如DN15、DN50）。

2
、De主要是指管道外徑，PPR、PE管
、聚丙烯管外徑,一般采用De標注的，均需要標注成外徑*壁厚的形式，例如De25×3。

3、D一般指管道內徑。

4、d混凝土管內直徑
，鋼筋混凝土（或混凝土）管、陶土管

、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

5、Φ表示普通圓的直徑
，也可表示管材的外徑，但此時應在其後乘以壁厚。如：Φ25×3
，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道
，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。中國、ISO和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚係列。對這類鋼管規格的表示方法為管外徑×壁厚
，例如Φ60.5×3.8。

6、DN為Nominal diameter意思是公稱直徑。

7

、De為external diameter意思是外徑。

8、Dg diameter gong(漢語拚音“公”的聲母)這下你就明白了,Dg是國產貨，有中國特色的國產貨
，現在都不用了。

二、管徑的表達方式

1
、水
、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

2、無縫鋼管
、焊接鋼管（直縫或螺旋縫）、銅管、不鏽鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）
；對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4
，Φ可省略。

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230
、d380等）。

4
、塑料管材，管徑宜按產品標準的方法表示。

5、當設計均用公稱直徑DN表示管徑時
，應有公稱直徑DN與相應產品規格對照表。

三
、DN、De、Φ的各自表示範圍

1、DN—聚氯乙烯（PVC）管
、鑄鐵管
、鋼塑複合管、鍍鋅鋼管公稱直徑。

2、De—PPR、PE管

、聚丙烯管外徑。

3、Φ—無縫鋼管或有色金屬管道應標注“外徑×壁厚”，如：Φ108×4。

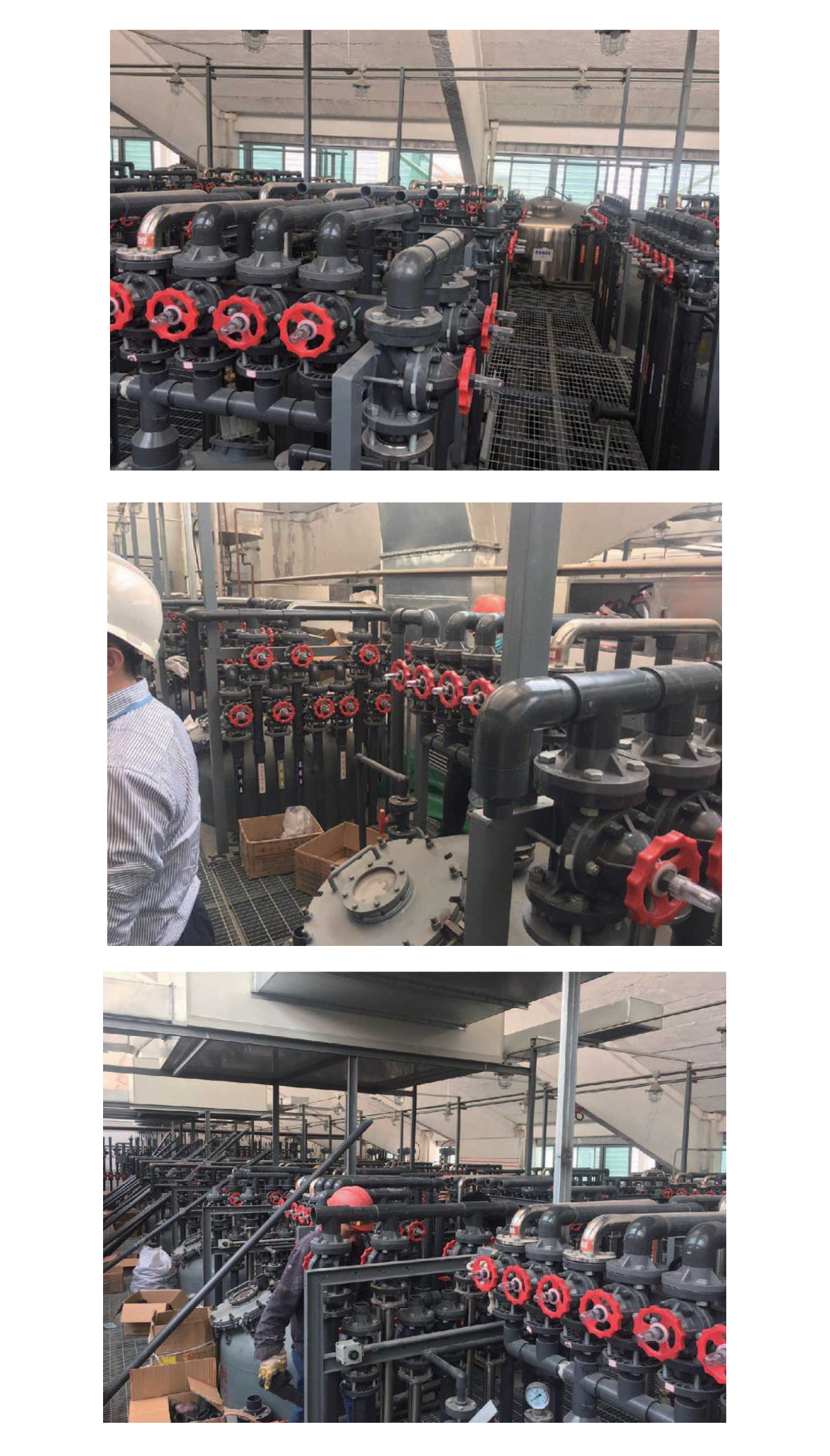

工程案例展示
