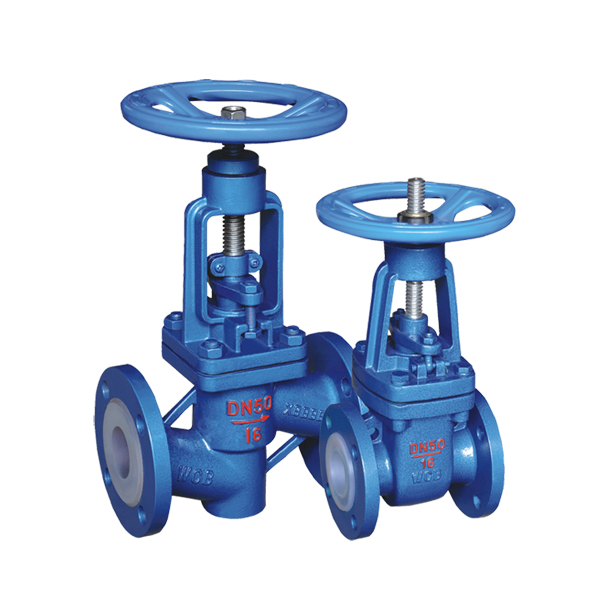

型號：J41F46 更新時間：2017-10-12
特點：襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟截止閥分為：直通式襯氟截止閥、直流式襯氟截止閥、角式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路係統中做截斷介質作用，但需要強調的是襯氟截止閥嚴禁做流量調節，以免節流口出產生的高速介質流衝蝕破壞密封麵。
襯氟截止閥應用範圍：
襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟截止閥結構特點：
1、塑料襯裏J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路係統中做截斷介質用，但塑料襯裏的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流衝蝕破壞密封麵。
2、閥瓣與閥杆設計為一體結構，用以防止由於管路壓力波動造成內件衝出閥體的可能性，結構緊湊，使用安全。
襯氟截止閥標準規範：
設計製造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
襯氟截止閥具有以下優點：
結構簡單，製造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封麵間摩擦力小，壽命較長。
襯氟截止閥的缺點如下：
流體阻力大，開啟和關閉時所需力較大。
不適用於帶顆粒、粘度較大、易結焦的介質。
調節性能較差。
注意事項
襯氟截止閥的安裝與維護應注意以下事項：
手輪、手柄操作的截止閥可安裝在管道的任何位置上。
手輪、手柄及偉動機構，不允許作起吊用。
介質的流向應與閥體所示箭頭方向一致。
襯氟截止閥尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
||
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
|||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
|
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
|
|
PN1.6MPa |
|||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
|
200 |
8 |
495 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
|
250 |
10 |
622 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
|
300 |
12 |
698 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
|
PN2.5MPa |
|||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
|
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
|
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
|
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
|
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
|
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
|
100 |
4 |
350 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
|
|
125 |
5 |
400 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
|
|
150 |
6 |
480 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
|
