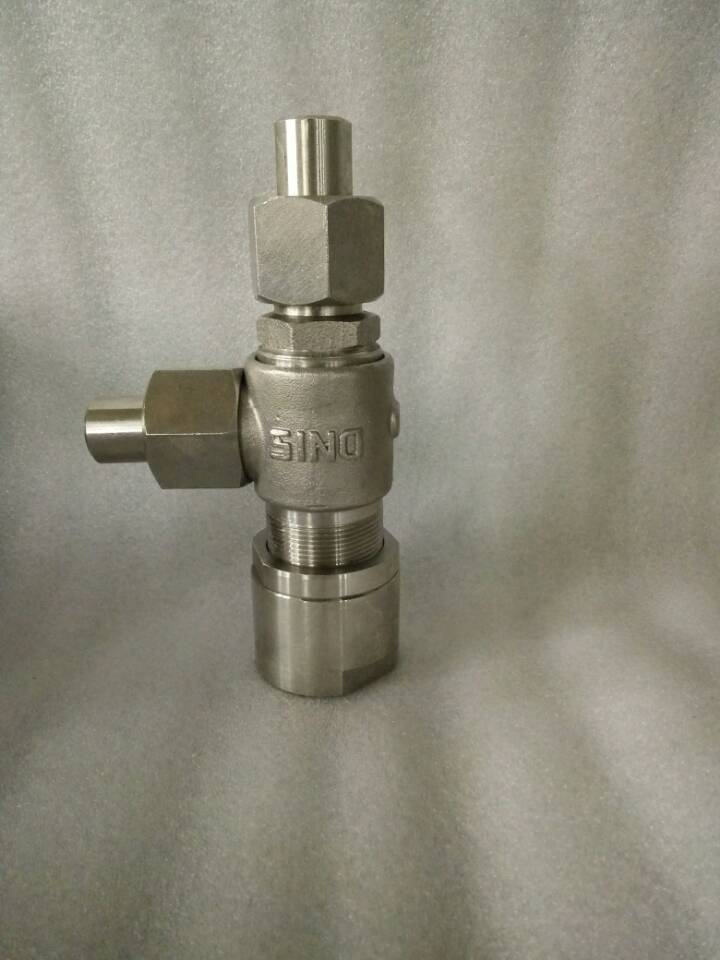

型號：A21F/H 更新時間：2020-07-21
特點：A21F/H螺紋不鏽鋼安全閥適用於工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。
A21F、A21H微啟式絲扣安全閥由you本ben公gong司si自zi主zhu研yan發fa生sheng產chan，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye是shi非fei常chang合he理li，以yi及ji在zai售shou後hou我wo們men也ye做zuo的de非fei常chang完wan善shan。微wei啟qi式shi絲si扣kou安an全quan閥fa適shi用yong於yu各ge種zhong不bu同tong的de輕qing重zhong工gong業ye工gong況kuang以yi及ji建jian築zhu管guan道dao。安an全quan閥fa廣guang泛fan應ying用yong於yu：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 微啟式絲扣安全閥 |
| 產品型號 | A21F、A21W |
| 公稱通徑 | DN15-25mm |
| 壓力範圍 | 1.6MPa-16.0MPa |
| 閥體材質 | 鑄鋼、鍛鋼、不鏽鋼 |
產品概述：A21F、A21H微啟式絲扣安全閥適用於工作溫度≤200℃的空氣、氨、石油氣……等介質的設備或管路上。A21W-P、R型適用於溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用於溫度≤100℃的液化石油氣等。
零部件材料尺寸表：
|
NO. |
零件名稱 |
A21H-C/A21F材料 |
A21W-P/A21F-P材料 |
A21Y-R材料 |
|
1 |
管接頭 |
20 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
2 |
管接頭螺母 |
35 |
2Cr13 |
1Cr18Ni9Ti |
|
3 |
閥座 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
閥瓣 |
2Cr13/2Cr13+PTFE |
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
1Cr18Ni12Mo2Ti |
|
6 |
彈簧座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
8 |
鎖緊螺母 |
Q235-A |
ZG230-450 |
1Cr18Ni9Ti |
|
9 |
彈簧導向墊 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
調節螺母 |
Q235-A |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
|
密封麵材料 |
"Y"型堆焊Co基硬質合金,"H"型堆焊D507,"W"型為閥門本體 |
||
主要外形和連接尺寸：
|
型號 |
公稱通徑 |
do |
d |
Do |
M |
d1 |
D1 |
L |
L1 |
≈H |
|
KA21-16C |
15 |
12 |
15 |
20 |
M27×1.5 |
G1/2" |
30 |
35 |
76 |
66 |
|
20 |
16 |
20 |
25 |
M33×1.5 |
G3/4" |
35 |
40 |
87 |
68 |
|
|
25 |
18 |
25 |
31 |
M39×1.5 |
G1" |
40 |
50 |
100 |
105 |
|
|
A21Y-64 |
15 |
10 |
15 |
25 |
M39×1.5 |
G1" |
44 |
50 |
100 |
66 |
|
20 |
10 |
20 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
68 |
|
|
25 |
12 |
25 |
31 |
M39×1.5 |
G1" |
44 |
50 |
100 |
105 |
|
|
A21W-160/160P |
15 |
8 |
20 |
/ |
M24×2 |
G1" |
44 |
50 |
100 |
261 |
|
20 |
8 |
25 |
/ |
M33×2 |
G1" |
44 |
50 |
100 |
261 |
|
|
25 |
8 |
28 |
/ |
M36×2 |
G1" |
44 |
50 |
100 |
285 |
