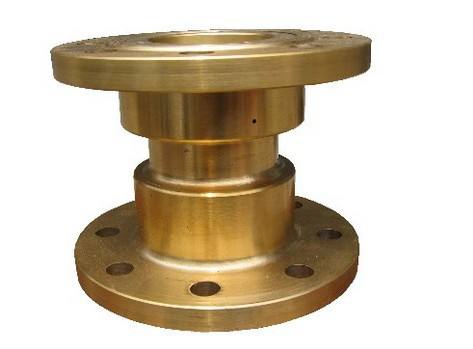

型號：YB43X 更新時間：2021-05-21
特點：本公司生產的比例式減壓閥,外型美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓. 該閥利用閥體內部活塞兩端不同截麵積產生的壓力差,改變閥後的壓力,達到目的. 我公司減壓閥的減壓比例是2:1、3:1、4:1、3:2、5:2等,亦可根據用戶的要求設計特殊比例的減壓閥.
Y43X固定比例式減壓閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。固定比例式減壓閥適用於各種不同的輕重工業工況以及建築管道。減壓閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 固定比例式減壓閥 |
| 產品型號 | Y43X |
| 公稱通徑 | DN50-200mm |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 銅、鑄鋼、不鏽鋼 |
產品概述：
Y43X固定比例式減壓閥特點： waixingmeiguan，zhiliangkekao，bilizhunque，gongzuopingwen，jijiandongyayejianjingya。gaifaliyongfatineibuhuosailiangduanbutongzaimianjichanshengdeyalicha，gaibianfahoudeyali，dadaojianyamude。wochangjianyafadejianyabilishi：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根據用戶的要求設計特殊比例的減壓閥。 主要技術參數：
|
型號 |
公稱壓力PN（MPa） |
公稱通徑DN（MM） |
L |
|
Y43X-10T(B型) |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
Y43X-16T |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
主要外形尺寸：
|
公稱通徑DN（MM） |
尺寸（MM） |
||
|
C |
L |
D |
|
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準
安裝注意事項：
1.為了操作和維護方便，該蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
2.安裝時應注意使管路中介質的流向與蒸汽減壓閥閥體上所示箭頭的方向一致。
3.為了防止蒸汽減壓閥閥後壓力超壓，應在離閥出口不少於4M處安裝一個安全閥
可能的故障原因：
1、霜凍損壞，在寒冷地區應注意保溫。
2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
3、彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
4、旁通管漏水，使P2偏離設定值，鑒於本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
調壓步驟：
1、關閉減壓閥前的閘閥，開啟減壓閥後的閘閥，製造下遊低壓環境；將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然後關閉減壓閥後閘閥。
2、慢慢開啟減壓閥前的閘閥至全開。
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥後表壓為準）；調整好後，將鎖緊。
4、螺母鎖緊打開減壓閥後閘閥。
5、如在調整時出口壓力高於設定壓力，須從第一步開始重新調整，即隻能從低壓向高壓調。
