型號：DS341X 更新時間：2020-10-28
特點：伸縮蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。2、結構簡單，體積小，重量輕。3、可以運送泥漿，在管道口積存液體最少。4、低壓下，可以實現良好的密封……

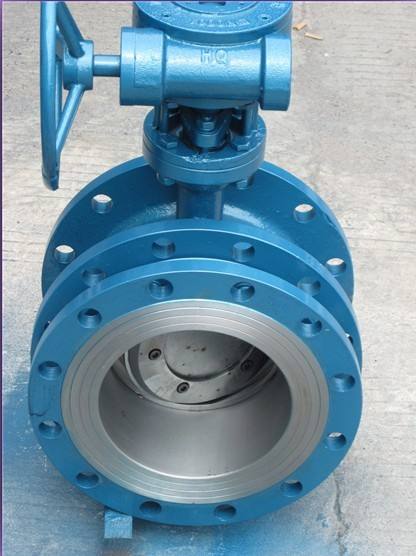

SD41X手動伸縮蝶閥由本公司精心生產的一款蝶閥，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。手動伸縮蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 手動伸縮蝶閥 |
| 產品型號 | SD41X |
| 公稱通徑 | DN50-150mm |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
一、產品介紹
SD41X手動伸縮蝶閥作為一種用來實現管路係統通斷及流量控製的部件，已在石油、化工、冶金、水(shui)電(dian)等(deng)許(xu)多(duo)領(ling)域(yu)中(zhong)得(de)到(dao)極(ji)為(wei)廣(guang)泛(fan)地(di)應(ying)用(yong)。伸(shen)縮(suo)蝶(die)閥(fa)的(de)蝶(die)板(ban)安(an)裝(zhuang)於(yu)管(guan)道(dao)的(de)直(zhi)徑(jing)方(fang)向(xiang)。在(zai)蝶(die)閥(fa)閥(fa)體(ti)圓(yuan)柱(zhu)形(xing)通(tong)道(dao)內(nei)，圓(yuan)盤(pan)形(xing)蝶(die)板(ban)繞(rao)著(zhe)軸(zhou)線(xian)旋(xuan)轉(zhuan)，旋(xuan)轉(zhuan)角(jiao)度(du)為(wei)0°~90°之間，旋轉到90°時，閥門則牌全開狀態。此閥一般水平安裝。
二、性能參數：
|
性能規範 |
采用標準 |
|
用途及特點 |
法蘭連接尺寸：GB9115-88； GB17241.6-98 |
|
本蝶閥選用於食品、飲料、醫藥、化工等純淨管路及工 |
GB91113-88； GB4216-84 |
|
業、水處理、高層建築、給排水管路作啟閉或調節介質 |
結構長度：GB12221-89 |
|
流量之用。 |
壓力試驗：GB/T13927-92； |
三、連接尺寸表：
|
規格 |
H1 |
H2 |
H3 |
最大 |
最小 |
設計 |
D1 |
Z-d |
||||
|
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||
|
50 |
80 |
112 |
32 |
163 |
138 |
151 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
|
65 |
95 |
122 |
32 |
188 |
152 |
170 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
|
80 |
98 |
130 |
32 |
192 |
162 |
177 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
|
100 |
114 |
142 |
32 |
215 |
175 |
205 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
|
125 |
128 |
174 |
32 |
230 |
185 |
215 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
|
150 |
139 |
180 |
32 |
240 |
195 |
225 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
四 、購買本公司手動伸縮蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
