型號：ZRJD 更新時間：2020-04-27
特點：它可廣泛應用於食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業

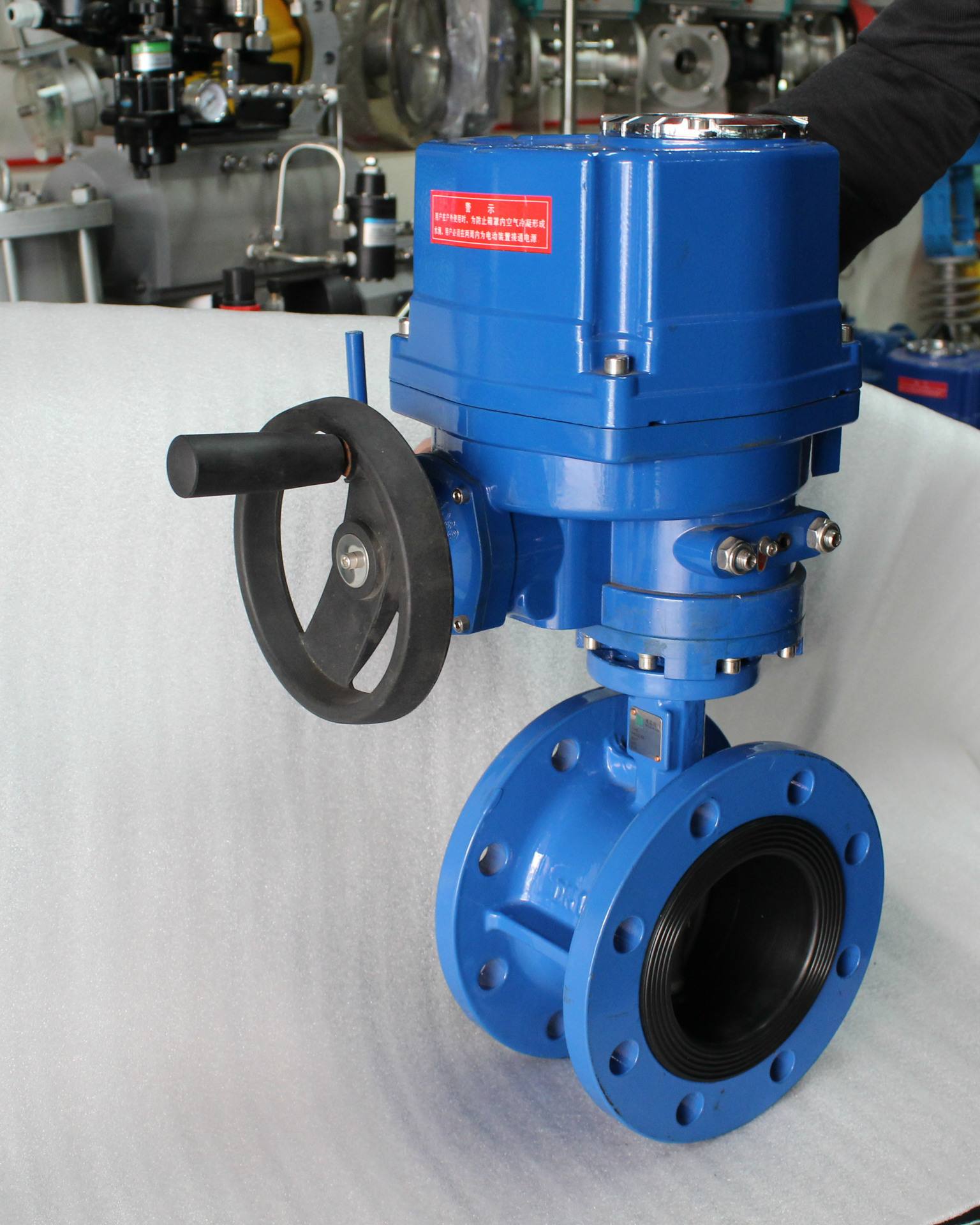

電動調節蝶閥由本公司精心生產的一款蝶閥，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。電動調節蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電動調節蝶閥 |
| 產品型號 | ZRJD |
| 公稱通徑 | DN50-1000 |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
一、產品介紹
ZRJD電動調節蝶閥該產品由四氟密封蝶閥和不鏽鋼閥板、閥杆構成。適用於溫度≤150℃，弱(ruo)腐(fu)蝕(shi)或(huo)潔(jie)淨(jing)度(du)有(you)一(yi)定(ding)要(yao)求(qiu)工(gong)況(kuang)，高(gao)溫(wen)高(gao)壓(ya)工(gong)況(kuang)可(ke)選(xuan)用(yong)三(san)偏(pian)心(xin)硬(ying)密(mi)封(feng)閥(fa)體(ti)。訂(ding)貨(huo)時(shi)要(yao)予(yu)以(yi)注(zhu)明(ming)即(ji)可(ke)。它(ta)可(ke)廣(guang)泛(fan)應(ying)用(yong)於(yu)食(shi)品(pin)，環(huan)保(bao)，輕(qing)工(gong)，石(shi)油(you)，化(hua)工(gong)，教(jiao)學(xue)設(she)備(bei)，造(zao)紙(zhi)，電(dian)力(li)等(deng)到(dao)行(xing)業(ye)的(de)工(gong)業(ye)過(guo)程(cheng)自(zi)動(dong)控(kong)製(zhi)係(xi)統(tong)中(zhong)。
二、產品特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
三、電動執行機構技術參數
NA係列電動執行機構是具有自動調試，故障自診斷、自處理功能的智能型電動執行機構。機內自帶伺服係統，無需外配伺服放大器的一體化產品，可直接接受計算機、調節器或操作器的4-20mAd.c.控製信號工作。 減速器采用二級精密蝸輪蝸杆傳動機構，具有低噪聲、高效率、自鎖性等特點；手操機構具有通電自動複位功能；整機具有可靠的過熱、過載和限位的三項保護，可確保產品的安全運行。 產品外殼防護性能達到IEC IP67，NEMA 4和6 標準，具有卓越的戶外使用性能。 產品按組合方式具有二位和比例兩個係列，並具EXd II BT4防爆等級，可以滿足各類角行程調節閥的配套，是國內現有高性能價格比電動執行機構的最佳選擇。
1.輸入信號： 4～20mADCc 1-5VDC 220VAC開關接點信號
2..閥位輸出信號： 4～20mADC，負載電阻：≤500Ω
3.分辨率:高於1/200
4.死區：0.4～1.2%可調
5.信號隔離：輸入信號,輸出信號,電源三隔離
6.故障狀態：可設定為0-100%全行程任意位置
7.工作溫度：-10～55℃
8.相對濕度：≤90%（不凝結）
9.位置轉換精度：±0.5%
10.絕緣電阻: ≥100MΩ(500VDC.)
11.絕緣強度: 2000VAC，1分鍾（輸入對輸出對電源對地）
12.采用獨特的電製動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗幹擾、抗浪湧電壓、防擊穿能力強的特點。
13．適用於動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。
四、采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
五.主要技術參數：
| 公稱通徑mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 額定流量係數Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2310 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27100 | 34000 |
| 公稱壓力MPa | 0.1 | ||||||||||||||||
| 允許壓差MPa | 0.6 | 0.5 | 0.25 | 0.14 | 0.06 | 0.032 | 0.046 | 0.029 | 0.02 | 0.033 | 0.024 | 0.014 | 0.009 | 0.016 | 0.011 | 0.008 | |
| 閥板轉角 | 0~70° | ||||||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 閥頸型式 | 普通式（常溫型）；熱片式（中溫型） | ||||||||||||||||
| 介質溫度℃ | 鑄鐵：-20~+200；鑄鋼：-40~+250（常溫型）； -40~+450（中溫型） | ||||||||||||||||
| 法蘭標準 | 法蘭連接：JB81-59 | ||||||||||||||||
注：1. 表列許用壓差為閥板70°全開時的值，小於70°使用時，△P為會提高。 2. 如欲高於表列許用壓差可選配大一檔執行機構。
ZDRWG型電動調節蝶閥性能指標
|
項目 |
指標值 |
項目 |
指標值 |
|
基本誤差% |
≤±3.5 |
始終點偏差% |
≤±3.0 |
|
回差% |
≤3.0 |
額定轉角偏差% |
≤±3 |
|
死區% |
≤3.0 |
允許泄漏量L/h |
0.5%×閥額定容量 |
六.主要零件材質及可用溫度範圍：
|
閥體、閥板 |
不鏽鋼SUS304 |
-250~+550℃ |
|
閥杆 |
不鏽鋼SUS316L |
|
|
填料 |
柔性石墨 |
-200~+600℃ |
購買本公司蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
