型號： 更新時間：2020-10-10

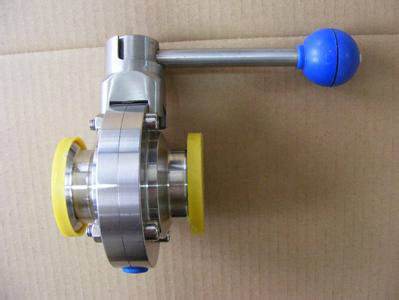

特點：衛生級蝶閥廣泛應用於如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合
衛生級蝶閥由本公司精心生產的一款蝶閥，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。衛生級蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 衛生級蝶閥 |
| 產品型號 | D61F,D81F,D41F |
| 公稱通徑 | DN15～150mm |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 不鏽鋼304.316.316L |
一、產品介紹：
衛生級蝶閥采(cai)用(yong)標(biao)準(zhun)電(dian)子(zi)拋(pao)光(guang)，光(guang)滑(hua)表(biao)麵(mian)確(que)保(bao)清(qing)潔(jie)，無(wu)介(jie)質(zhi)積(ji)存(cun)區(qu)域(yu)，不(bu)會(hui)產(chan)生(sheng)潛(qian)在(zai)的(de)汙(wu)染(ran)。快(kuai)速(su)拆(chai)裝(zhuang)閥(fa)，使(shi)閥(fa)門(men)打(da)開(kai)和(he)維(wei)修(xiu)快(kuai)捷(jie)容(rong)易(yi)，使(shi)過(guo)程(cheng)停(ting)機(ji)時(shi)間(jian)縮(suo)短(duan)。廣(guang)泛(fan)應(ying)用(yong)於(yu)如(ru)食(shi)品(pin)、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。具有結構緊湊、裝拆方便等優點。
二、其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
三、采用標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
四、衛生級蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
15～150 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、蒸氣、油品等。 |
|||
|
驅動形式 |
手動、蝸杆蝸輪傳動、氣傳動、電傳動。 |
|||
|
連接方式 |
快裝式、卡箍式、外螺紋、焊接式等 |
|||
五、主要零件的材質
|
零件名稱 |
材料 |
|||
|
閥體 |
304、316、316L |
|||
|
蝶板 |
304、316、316L |
|||
|
密封圈 |
矽橡膠、氟橡膠、聚四氟 |
|||
|
閥杆 |
304、316、316L |
|||
|
填料 |
矽橡膠、氟橡膠、聚四氟 |
|||
購買本公司蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
