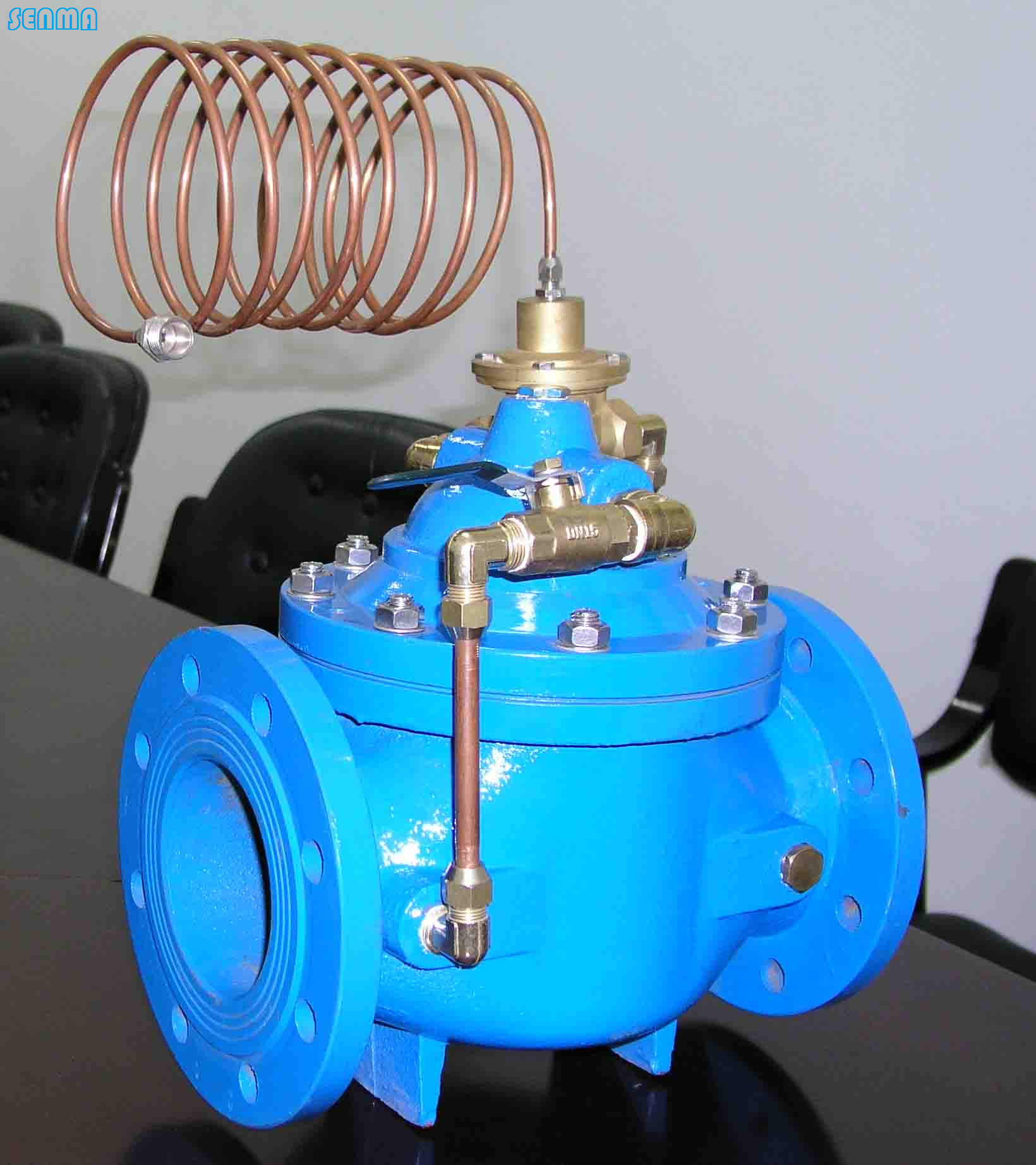

限流止回閥

型號：更新時間：2020-04-28

特點：該閥采用導閥??主閥構造，結構緊湊，重量較輕

質量穩定
價格合理
交貨快捷

詳細介紹

LH45Xxianliuzhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。限流止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	LH45X限流止回閥
產品型號	LH45X
公稱通徑	DN50-DN800mm
壓力範圍	1.6-2.5MPa
閥體材質	鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼

產品介紹：

LH45Xxiliexianliuzhihuifazhuyaoyongyuduobengbingliancaiyonggaibiantaishudefangshijinxingliuliangtiaojiedexitongzhong，anzhuangzaishuibengdechukou，qixianzhishuibengliuliang，wendingyangcheng。shishuibengzaigaoxiaoquneigongzuo，fangzhidiyangchengdaliuliangshuibengguozaishaohuaidianji。

性能與特點：

支持水泵工作點在高效區內工作：
限製水泵大流量，低效率時運行；
微阻緩閉止回停泵時，關閉無水錘現象：
防止水泵過載超額定電流燒壞電機：
無級調節揚程功能；
限製揚程可調範圍O.1～O.6MPa。出廠時設定在0.1 MPa
介質溫度：O～150℃。

該閥設定一個控製工作揚程，當水泵工作揚程低於控製揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大於設定揚程時閥門全開，閥門阻力極小。
控製揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。

該閥的止回功能完全等同於微阻緩閉止回閥，且無關閉噪音，零回流。

功能概述：

如上圖(功能示意圖)所示。兩台並聯的水泵運行時工況為A，並聯時單機運行工況為C，單台泵運行工況為B。即由兩台並聯運行變為單台運行。泵的工況由C變為B時，揚程降低流量增大，限流止回閥自動關小，增大阻力，減小係統流量，防止過載燒壞電機，這樣水泵可以按C工況運行。

安裝調試：
介質流動方向應與閥體箭頭方向一致：
外接導壓管裝置出廠前均通過壓力試驗。安裝時嚴禁損傷導壓裝置：
閥上的1／2管接頭應安裝在水泵入口處：
可水平安裝也可以垂直安裝；
當需求揚程大於0.1 MPa時shi，先xian逆ni時shi針zhen把ba四si通tong開kai大da，然ran後hou在zai順shun時shi針zhen逐zhu漸jian關guan閉bi調tiao壓ya閥fa，關guan閉bi過guo程cheng中zhong出chu口kou壓ya力li會hui逐zhu漸jian增zeng大da，直zhi至zhi出chu口kou壓ya力li為wei需xu要yao揚yang程cheng時shi，即ji完wan成cheng初chu調tiao節jie，反fan複fu啟qi閉bi水shui泵beng2—3次，每次運行3-5分鍾，出口壓力不變即完成調試工作：
視水質情況應經常檢查出口壓力值，當出口壓力小於設定值
時，應開啟過濾器排除汙物。

選型說明：
可根據水泵公稱通徑直接選用。
控製揚程的設定可以按電機額定電流設定，也可以按高效
率工況設定，該閥門工作揚程設定值可調，一般出廠設定值
為設計工況揚程。

主要作用原理：

該閥安裝於水泵出口,在單泵啟動和非全數設計工作泵工作時，對工作泵起限製流量作用，使泵在較高效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測並控製水泵的實際工作揚程，以限製水泵的工作流量，限製電機的負載。

產品技術參數：

H-Q	η	N	H0Q0	H1Q1	H2Q2
揚程-流量曲線	效率曲線	功率曲線	最高效率點工況（銘牌工況）	較高效率區最小揚程，最大流量	額定工作電流對應揚程、流量

結構長度及流量係數說明：

DN	結構長度L	最大工作流量	局部阻力係數
50	230	25
65	290	50
80	310	70
100	350	100	4～6
125	400	150	4～6
150	480	250	4～6
200	495	400	3～6
250	622	800	3～6
300	698	1200	2～5
350	787	1400	2～5
400	914	1800	2～4
450	978	2400	2～4
500	978	3000	2～4
600	1295	4000	2～4
700	1448	6000	2～4
800	1956	7500	2～4

溫馨提示：“限流止回閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
