型號：Q941F 更新時間：2020-10-10

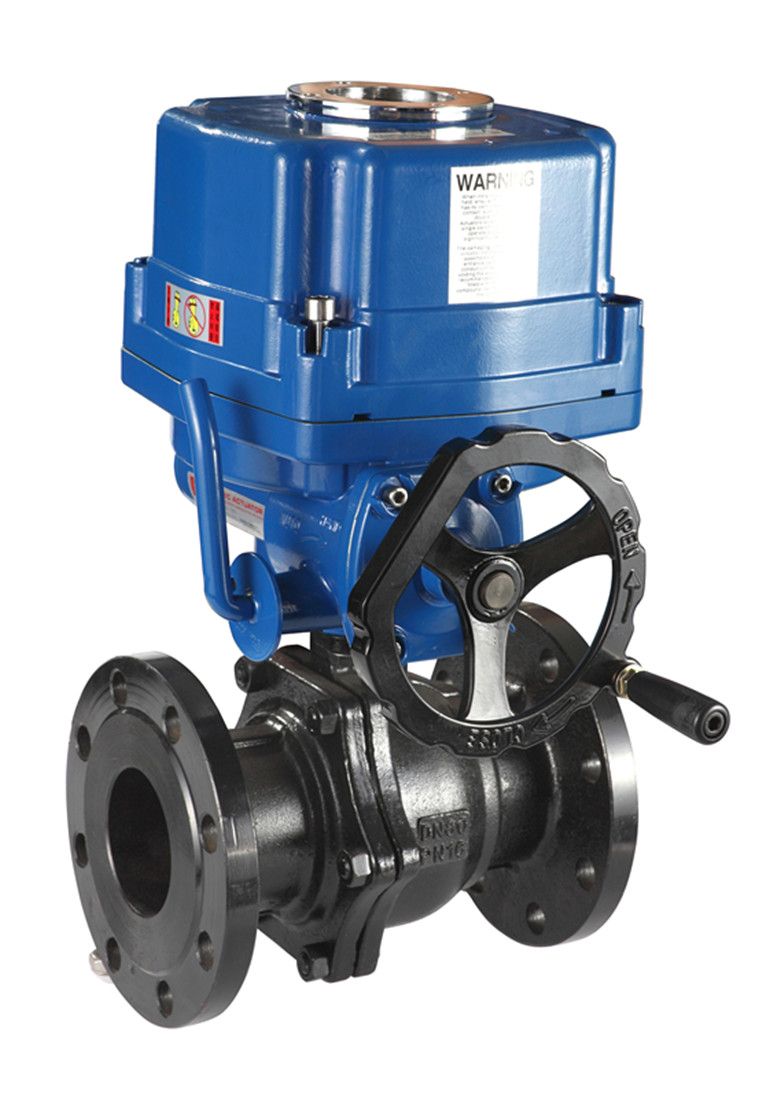

特點：電動帶手輪球閥,電動一體智能球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端麵法蘭距離近，物料滯留少。
Q941F電dian動dong帶dai手shou輪lun球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。電動帶手輪球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電動帶手輪球閥 |
| 產品型號 | Q941F |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.6MPa-6.4MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
Q941F電dian動dong帶dai手shou輪lun球qiu閥fa和he普pu通tong電dian動dong球qiu閥fa相xiang比bi具ju有you結jie構gou緊jin湊cou，體ti積ji小xiao，重zhong量liang輕qing，閥fa座zuo與yu端duan麵mian法fa蘭lan距ju離li近jin，物wu料liao滯zhi留liu少shao。可ke以yi電dian動dong啟qi閉bi也ye可ke以yi手shou動dong啟qi閉bi，密mi封feng性xing能neng優you越yue等deng特te點dian。通tong常chang適shi用yong於yu密mi封feng要yao求qiu嚴yan格ge的de場chang合he，廣guang泛fan應ying用yong於yu化hua工gong、石油、製藥、輕工等行業的自動控製。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。
帶手輪球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）jinmikekao。tayoulianggemifengmian，erqiemuqianqiufademifengmiancailiaoguangfanshiyonggezhongsuliao，mifengxinghao，nengshixianwanquanmifeng。zaizhenkongxitongzhongyeyiguangfanshiyong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中
性能規範：
|
型 號 |
公稱壓力PN(MPa) |
試驗壓力ps(MPa) |
適用溫度(℃) |
適用介質 |
||
|
殼 體 |
密封(液) |
密封(氣) |
||||
|
Q941F-16C |
1.6 |
2.4 |
1.76 |
0.6 |
聚四氟乙烯 ≤150 增強聚四氟乙烯≤180 金屬鑲嵌封位聚苯≤200 |
水、油品等 |
|
Q941F-25C |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40C |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16P |
1.6 |
2.4 |
1.76 |
硝酸類 |
||
|
Q941F-25P |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40P |
4.0 |
6.0 |
4.4 |
|||
|
Q941F-16R |
1.6 |
2.4 |
1.76 |
醋酸類 |
||
|
Q941F-25R |
2.5 |
3.75 |
2.75 |
|||
|
Q941F-40R |
4.0 |
6.0 |
4.4 |
|||
4.0MPa外型尺寸：
|
PN4.0(MPa) |
|||||||||||
|
通徑(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
重量 |
驅動裝置 |
|
15 |
140 |
95 |
65 |
45 |
40 |
16 |
4 |
325 |
4-14 |
- |
LQ5-1 |
|
20 |
152 |
105 |
75 |
55 |
51 |
16 |
4 |
354 |
4-14 |
- |
LQ5-1 |
|
25 |
165 |
115 |
85 |
65 |
58 |
16 |
4 |
360 |
4-14 |
- |
LQ5-1 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4 |
386 |
4-18 |
- |
LQ5-1 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4 |
394 |
4-18 |
- |
LQ5-1 |
|
50 |
220 |
170 |
125 |
100 |
88 |
20 |
4 |
472 |
4-18 |
17 |
Q10-6 3/4 |
|
65 |
250 |
180 |
145 |
120 |
110 |
22 |
4 |
599 |
8-18 |
55 |
Q30-6 3/4 |
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
4 |
579 |
8-18 |
60 |
Q30-6 3/4 |
|
100 |
320 |
230 |
190 |
160 |
150 |
24 |
4.5 |
632 |
8-23 |
70 |
Q60-4 3/4 |
|
125 |
400 |
280 |
220 |
188 |
176 |
28 |
4.5 |
710 |
8-25 |
122 |
Q120-2 3/4 |
|
150 |
403 |
300 |
250 |
218 |
204 |
30 |
4.5 |
760 |
8-25 |
- |
Q120-2 3/4 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
4.5 |
- |
12-30 |
170 |
Q200 |
零件材料：
|
零件名稱 |
閥體、側體 |
球體、閥杆 |
填料 |
密封圈 |
|
Q941F-16C Q941F-25C Q941F-40C |
WCB |
2Cr13 |
聚四氟乙烯或 柔性石墨 |
聚四氟乙烯、增強聚四氟乙烯、對位聚苯 |
|
Q941F-16P Q941F-25P Q941F-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
||
|
Q941F-16R Q941F-25R Q941F-40R |
ZG0Cr18Ni12Mo2Ti |
0Cr18Ni12Mo2Ti |
1.6MPa外型尺寸：
|
PN1.6(MPa) |
|||||||||
|
通徑(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驅動裝置 |
|
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
|
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
|
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
|
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
|
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
|
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
|
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
|
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
|
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
|
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
|
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
|
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
|
250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-25 |
- |
- |
|
300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-25 |
- |
- |
2.5MPa外型尺寸：
|
PN2.5(MPa) |
|||||||||
|
通徑(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驅動裝置 |
|
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
|
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
|
25 |
165 |
115 |
85 |
65 |
16 |
360 |
4-14 |
8 |
LQ51 |
|
32 |
178 |
135 |
100 |
78 |
18 |
386 |
4-18 |
13 |
LQ5-1 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
