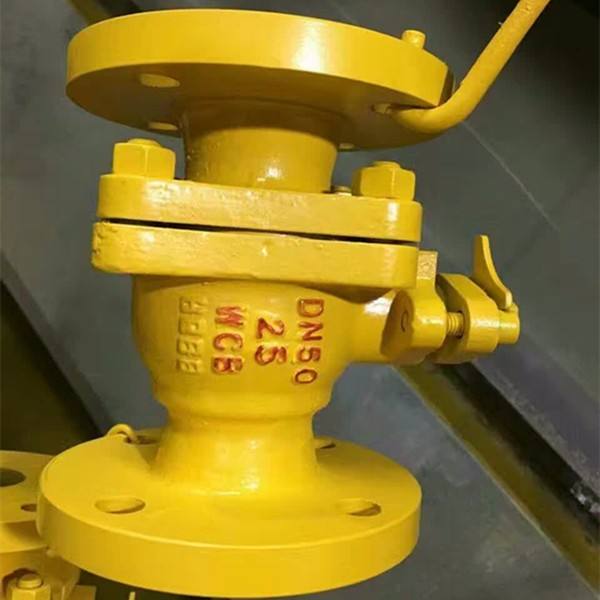

型號：Q41N 更新時間：2020-10-10
特點：液化氣專用球閥適用於燃氣管路、液化石油氣管路、天然氣管路、煤氣管路等一般工作介質，不鏽鋼閥體而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。
Q41N液ye化hua氣qi專zhuan用yong球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。液化氣專用球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 液化氣專用球閥 |
| 產品型號 | Q41N |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.6MPa-6.4MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
液化氣球閥用途：
Q41FN25/40型液化氣專用球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。液化氣球閥采用成形聚四氟乙烯填料，手柄操作力矩平穩，驅動方式可為手動、蝸輪傳動、氣動、電動等。O形密封圈用來防止外部雜質進入閥門內部，並保持閥門長期密封性能，大於DN150的球閥采用蝸輪驅動，大於DN200用固定球球閥。適用於燃氣管路、液化石油氣管路、天然氣管路、煤氣管路等一般工作介質，不鏽鋼閥體而且還適用於工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。
液化氣專用球閥操作原理和結構說明：
1、球閥通道平整光滑便於管道掃線清洗,可以輸送漿液及固體顆粒等介質。
2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦係小,使用壽命長。
3、啟閉迅速,啟閉時隻需把球體轉動90°,方便而迅速。
4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截麵積相等,並且成直線想通,介質流過球閥,相當於流過一段直通的管子,在各類閥門中球閥的流體阻力最小。
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控製,能滿足用戶的各種工況使用要求。
液化氣球閥產品性能規範：
|
壓力等級 |
常溫試驗壓力（Mpa) |
|||
|
殼體 |
密封 |
低氣壓密封 |
||
|
公稱壓力(LB) |
150 |
3.0 |
2.2 |
0.6 |
|
300 |
7.5 |
5.5 |
0.6 |
|
|
適用溫度 |
-40~+80℃ |
|||
|
適用介質 |
燃氣、天然氣，液化石油氣、煤氣等 |
|||
液化氣球閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體閥蓋 |
碳素鋼 WCB |
|
球體 |
不鏽鋼 304SS |
|
密封圈 |
PTFE(特氟隆)-聚四氟乙烯 |
|
閥杆 |
鉻不鏽鋼Ｃr13 |
|
閥杆填料 |
聚四氟乙烯 |
|
中法蘭螺母/螺栓 |
35# |
Q41F-25/40,BY-820液化氣球閥主要外形尺寸和連接尺寸：
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
|
32 |
165 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
|
40 |
180 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
|
50 |
200 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
|
65 |
220 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
|
80 |
250 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
|
100 |
320 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
|
200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
注：:≥DN200以上閥門選用Q347F型蝸輪固定球閥。
Q347F-16C/25/40/64/100/160液化氣球閥主要外形尺寸和連接尺寸：
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
250 |
568 |
425 |
370 |
332 |
|
36 |
3 |
12-*30 |
608 |
|
300 |
648 |
485 |
430 |
390 |
|
40 |
3 |
16-*30 |
774 |
|
350 |
762 |
550 |
490 |
448 |
|
44 |
3 |
16-*34 |
820 |
|
400 |
883 |
610 |
550 |
505 |
|
48 |
3 |
16-*34 |
900 |
|
450 |
914 |
660 |
600 |
555 |
|
50 |
3 |
20-*34 |
1050 |
|
500 |
991 |
730 |
660 |
610 |
|
52 |
3 |
20-*41 |
1200 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
