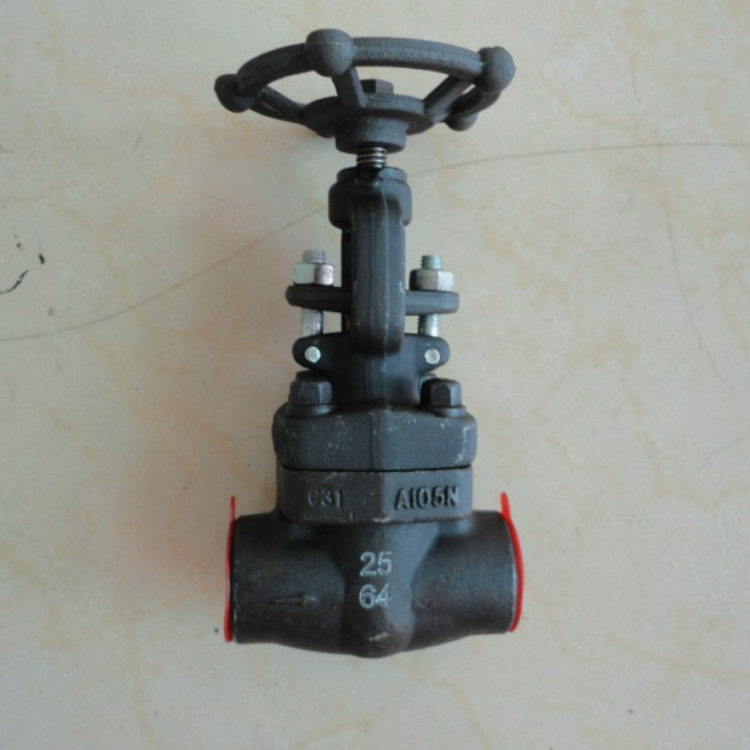

型號：J11H 更新時間：2020-04-01
特點：全徑或縮徑 明杆支架式 自定心壓板壓套式 螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋 整體式上密封座 承插端符合 ASME B16.11 螺紋連接端 (NPT)符合ANSl/SME B1.20.1
J11Y,J61Yduangangzimifengjiezhifayoubengongsijingxinshengchandeyikuanjiezhifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。鍛鋼自密封截止閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | J11Y,J61Y鍛鋼自密封截止閥 |
| 產品型號 | J11Y、J61Y |
| 公稱通徑 | DN15-50 |
| 壓力範圍 | 900Lb-2500Lb |
| 閥體材質 | 鍛鋼、碳鋼、不鏽鋼 |
產品介紹：
J11Y、J61Y、J41Y鍛duan鋼gang自zi密mi封feng截jie止zhi閥fa有you三san種zhong閥fa蓋gai設she計ji，第di一yi種zhong是shi螺luo栓shuan型xing閥fa蓋gai，通tong過guo凹ao凸tu麵mian連lian接jie，采cai用yong不bu鏽xiu鋼gang帶dai與yu柔rou性xing石shi墨mo纏chan繞rao墊dian片pian，按an需xu求qiu也ye可ke采cai用yong環huan連lian接jie，第di二er種zhong是shi焊han接jie型xing閥fa蓋gai，通tong過guo螺luo紋wen密mi封feng後hou焊han接jie，按an需xu求qiu也ye可ke直zhi接jie采cai用yong剛gang性xing焊han接jie，第di三san種zhong是shi自zi密mi封feng閥fa蓋gai，通tong過guo螺luo紋wen與yu自zi密mi封feng閥fa蓋gai連lian接jie。
結構設計和規範：
鍛鋼截止閥製造按API 602,BS5352,ANSI/ASME B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
結構型式：
1、全通徑或縮徑；
2、明杆帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。
標準材質細表：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
A182 F22 |
A182 F304 |
A182 F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
閥杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封圈 |
A182 F304L |
A182 F316L |
||
|
5 |
密封螺母 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316L |
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
銷釘 |
A276420 |
A182F304 |
||
|
8 |
墊圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A19 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
柔性石墨 |
ＰＴＦＥ |
||
|
11 |
填料壓套 |
A276 420 |
A182 F304 |
||
|
12 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
13 |
填料壓板 |
A216WCB |
A351CF8 |
||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
閥杆螺母 |
A276 410 |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
油嘴 |
銅 |
|||
| 19 |
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
| 20 |
適用溫度 |
?29℃～425℃ |
?29℃～550℃ |
?29℃～200℃ |
|
主要連接尺寸及重量：
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
900Lb-1500Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
|
H(開) |
333 |
333 |
333 |
408 |
408 |
524 |
|
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500LB |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
|
