型號：Z460Y 更新時間：2020-09-08

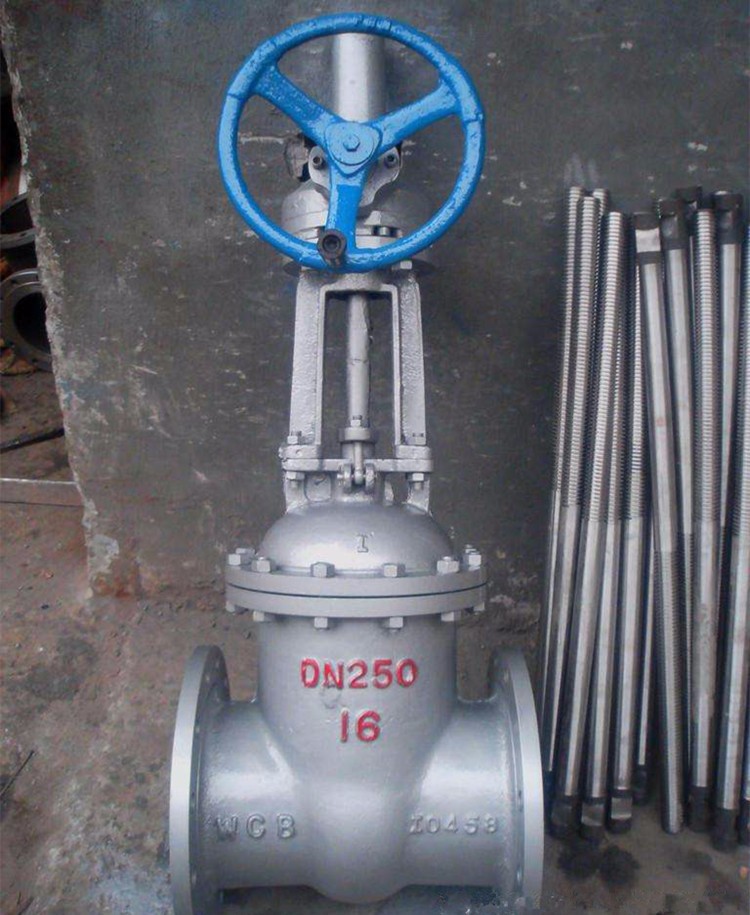

特點：正齒輪法蘭閘閥主要通過閥蓋上的平齒輪機構及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動，互換性能好。
一、正齒輪法蘭閘閥用途：
安裝水、汽管道上，作啟閉裝置用。
二、正齒輪法蘭閘閥結構簡述：
1. 支管兩端為焊接連接結構。閥門的開啟和關閉由齒輪傳動裝置來控製。
2. 閥門主要通過閥蓋上的平齒輪機構及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動，互換性能好。
3. 閥座密封麵采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
4. 閥杆表麵經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
三、正齒輪法蘭閘閥安裝說明：
1. 閥門安裝時必須垂直安裝在水平管道上，介質可以從任何
一側進入。管道衝洗幹淨後，可案卷閥門。
2. 此閥在使用時，應全開或全關，不能作調節閥使用。
|
主 要 外 型 尺 寸 和 連 接 尺 寸 |
||||||||||||
|
型 號 |
圖號 |
公稱通徑
DN |
主要外型尺寸 (mm) |
連 接 尺 寸（mm） |
||||||||
|
長 |
寬 |
高 |
L |
H |
D |
D1 |
D2 |
b |
z-d |
|||
|
Z460Y－20 |
F0264 |
175 |
875 |
500 |
1525 |
750 |
1223 |
223 |
182 |
175 |
|
|
|
Z460Y－20 |
F0764 |
225 |
875 |
500 |
1425 |
850 |
1227 |
277 |
227 |
208 |
|
|
|
Z460Y－P5420V |
F0384 |
225 |
875 |
500 |
1425 |
850 |
1227 |
277 |
227 |
208 |
|
|
