型號：DZ41W 更新時間：2020-09-05

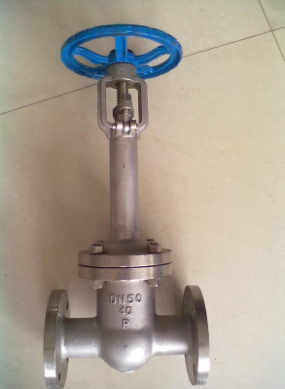

特點：DZ41H/Y低溫閘閥有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨製造）。
DZ41Wfalandiwenzhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。法蘭低溫閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 法蘭低溫閘閥 |
| 產品型號 | DZ41W |
| 公稱通徑 | DN20-400mm |
| 壓力範圍 | 1.6-MPa-16.0MPa |
| 閥體材質 | 不鏽鋼 |
產品介紹：
法蘭低溫閘閥是指能夠在-196℃低溫工況下使用的閘閥,主要用於三十萬噸乙烯，液化天然氣等化工裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。
工作原理：
法蘭低溫閘閥采用蒙乃爾合金為主體材料，浸漬聚四氟乙烯的石棉為填料以柔性石墨為密封材料，這種材料對氣體、液體均不滲透，在厚度方向有10%-15 %的彈性，較低的緊固壓力就可達到密封。它還有自潤滑性，用作閥門填料可以防止填料與閥杆的磨損。柔性石墨填料使用溫度範圍為-200~870℃。適用於甲烷，液態天然氣，已烯，二氧化碳，液氨，液氧，液氮，液氫等低溫場所。
產品特點：
為防止中腔異常升壓，在閘板的進口側設置了泄壓孔。
根據閥門的工作溫度確定閥蓋的頂部長度，確保閥?填料的可靠密封。
根據工作溫度合理選用填料，墊片等零件的材料。
嚴格控製材料的化學成份及低溫衝擊韌性等力學性能指標。
采用多種配管法蘭標準及密封麵型式，適用於各種工程需要。
法蘭低溫閘閥執行標準：
|
設計與製造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
JB/T7749 |
GB12221 |
JB79 |
Gb9131 |
JB/T9092 |
法蘭低溫閘閥壓力試驗：
|
公稱壓力PN |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
氣密封試驗 |
0.4-0.7 |
||||
法蘭低溫閘閥主要零件材料及性能：
|
體蓋板 |
閥杆 |
密封麵 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr7Ni12 |
STL/STL |
1Cr13/柔性石墨 |
PTFE浸聚四氟乙 |
-46 |
丙烷/炳烯 |
|
LCB |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-60 |
|||||
|
LC1 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-73 |
|||||
|
LC2 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
1Cr18Ni9Ti |
-101 |
||||
|
LC3 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-115 |
|||||
|
LC4 |
||||||
|
ZGoCrMNVAI低溫高壓鑄鋼 |
-196 |
|||||
|
|
法蘭低溫閘閥規格主要尺寸(PN1.6MPa-2.5 MPa)：
|
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸麵法法 |
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
320 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
350 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
385 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
420 |
220 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
540 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
610 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
690 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
780 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
930 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
980 |
350 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ26 |
1180 |
400 |
|
|
250 |
450 |
105 |
355 |
320 |
30 |
12-Φ30 |
1390 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ30 |
1620 |
500 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ34 |
1810 |
500 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ36 |
1970 |
550 |
|
|
2.5MPa |
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ16 |
320 |
140 |
|
凸麵法法 |
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ16 |
350 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
385 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
420 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
20 |
4-Φ20 |
540 |
240 |
|
|
65 |
265 |
180 |
145 |
125 |
22 |
8-Φ22 |
510 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
22 |
8-Φ22 |
690 |
280 |
|
|
100 |
300 |
230 |
190 |
160 |
24 |
8-Φ24 |
780 |
300 |
|
|
125 |
325 |
270 |
220 |
188 |
28 |
8-Φ28 |
930 |
300 |
|
|
150 |
350 |
300 |
250 |
218 |
30 |
8-Φ30 |
980 |
320 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-Φ34 |
1180 |
360 |
|
|
250 |
450 |
425 |
370 |
332 |
36 |
12-Φ36 |
1390 |
400 |
|
|
300 |
500 |
485 |
430 |
390 |
40 |
16-Φ40 |
1620 |
450 |
|
|
350 |
550 |
550 |
490 |
448 |
44 |
16-Φ44 |
1810 |
500 |
|
|
400 |
600 |
610 |
550 |
505 |
48 |
16-Φ48 |
1990 |
560 |
法蘭低溫閘閥主要尺寸PN4.0MPa-10.0MPa:
|
4.0 MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
H |
D0 |
|
凹麵法法 |
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
330 |
140 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
360 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
440 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
455 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
575 |
240 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
4-Φ20 |
635 |
240 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ22 |
715 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ22 |
815 |
300 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ24 |
965 |
360 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ28 |
1025 |
400 |
|
|
200 |
550 |
375 |
320 |
282 |
160 |
38 |
8-Φ30 |
1225 |
450 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
1440 |
560 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
1665 |
5470 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16-Φ41 |
1880 |
720 |
|
|
4, 00 |
950 |
655 |
585 |
535 |
474 |
58 |
16-Φ18 |
2050 |
800 |
|
|
6.4MPa |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-Φ18 |
330 |
180 |
|
凹麵法法 |
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-Φ23 |
360 |
180 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
410 |
180 |
|
|
40 |
240 |
165 |
125 |
95 |
76 |
24 |
4-Φ23 |
480 |
220 |
|
|
50 |
250 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
585 |
240 |
|
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
690 |
240 |
|
|
80 |
310 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
745 |
280 |
|
|
|
|
|
|
|
|
|
|
|
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
