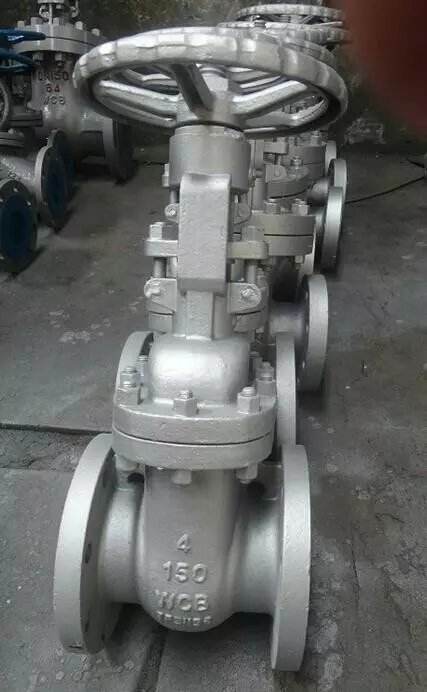

型號：Z41H/W 更新時間：2020-04-01
特點：美標閘閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 閘閥在管路中主要用來做切斷、廣泛采用的一種新型閥門，本類閥門在管道中一般應當水平安裝。
Z40H(150LB,300LB,600LB)美mei標biao閘zha閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan閘zha閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。美標閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 美標閘閥 |
| 產品型號 | Z40H(150LB,300LB,600LB) |
| 公稱通徑 | DN15-1000 |
| 壓力範圍 | 150LB～2500LB |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹：
Z40H美標閘閥適用於 ANSI Class150~2500、PN20~42、JIS10~20K，工作溫度 -29~425℃（碳鋼）及 -40~500℃（不鏽鋼）的名種管路上，用於截斷或接通管路中的介質。通過選用不同的材質，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
①產品設計製造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
②結構緊湊、體積小、剛性好、密封安全可靠。
③關閉件（閘板）采用彈性結構，在工作中能自動補償由於異常負荷或溫度引起的閥體變形。因此，密封可靠，並且不會產生閘板楔柱。
④公稱通徑大於等於NPS1011，壓力級400磅級和公稱通徑大於等於NPSS611、壓力級150～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕鬆。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或實際工況條件合理組合。
⑥閥座可為更掀式閥座，可任意組合與關閉密封麵材質配對，以滿足工況要求，延長使用壽命。
美標閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺杆進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
（6）結構長度(係殼體兩連接端麵之間的距離)較小。
（7）密(mi)封(feng)麵(mian)易(yi)磨(mo)損(sun)，影(ying)響(xiang)使(shi)用(yong)壽(shou)命(ming)。啟(qi)閉(bi)時(shi)，閘(zha)板(ban)與(yu)閥(fa)座(zuo)兩(liang)個(ge)密(mi)封(feng)麵(mian)相(xiang)互(hu)摩(mo)擦(ca)滑(hua)動(dong)，要(yao)介(jie)質(zhi)壓(ya)力(li)作(zuo)用(yong)下(xia)易(yi)產(chan)生(sheng)擦(ca)傷(shang)磨(mo)損(sun)，影(ying)響(xiang)密(mi)封(feng)性(xing)能(neng)，縮(suo)短(duan)使(shi)用(yong)壽(shou)命(ming)
（8）價格較貴。接觸密封麵較多，加工較複雜，特別是閘板座上的密封麵不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，製造工藝性好，適用範圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
標準：
|
設計與製造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力溫度等級 |
試驗與檢驗 |
|
AP1 600 |
ANS1B16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
主要零件材料及性能：
|
殼體 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
|
閘板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
|
閥杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
|
閘板密封麵 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
閥座密封麵 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
|
閘板 |
|||||||||||
|
閥杆 |
F304L |
F316 |
F316L |
||||||||
|
閘板密封麵 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
|
閥座密封麵 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
||
美標閘閥ANS1 Class150~ANS1 Class300主要外形尺寸：
|
ANS1 Class150 |
|||||||||||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
|
L |
RF |
178 |
191 |
203 |
29 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
559 |
610 |
610 |
660 |
711 |
762 |
787 |
|
BW |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
864 |
914 |
914 |
965 |
1016 |
1067 |
1118 |
|
|
手動 |
H1 |
400 |
490 |
510 |
585 |
775 |
955 |
1160 |
1375 |
1570 |
1765 |
1980 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Do |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
600 |
700 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
|
電動 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
1668 |
1920 |
2115 |
2215 |
2600 |
2908 |
3046 |
3136 |
3293 |
3726 |
4060 |
4229 |
|
ANS1 Class300 |
|||||||||||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
36 |
40 |
42 |
|
|
L |
RF |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
BW |
216 |
241 |
283 |
305 |
406 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
1245 |
1346 |
1697 |
1524 |
1727 |
- |
- |
|
|
手動 |
H1 |
470 |
525 |
535 |
635 |
805 |
1025 |
1230 |
1460 |
1645 |
- |
1840 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Do |
200 |
200 |
300 |
300 |
350 |
400 |
450 |
500 |
600 |
- |
600 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
- |
- |
- |
|
電動 |
H3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1935 |
2155 |
2572 |
2908 |
3100 |
3135 |
3293 |
3754 |
4120 |
4530 |
美標閘閥ANS1 Class600主要外形尺寸：
|
ANS1 Class600 |
|||||||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
|
|
L |
RF |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
990 |
1092 |
1194 |
1397 |
1448 |
1549 |
1651 |
|
BW |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
990 |
1092 |
1194 |
1397 |
1448 |
1549 |
1651 |
|
|
手動 |
H1 |
474 |
530 |
547 |
703 |
913 |
1077 |
1276 |
1499 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Do |
250 |
250 |
300 |
350 |
450 |
500 |
600 |
680 |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
1470 |
16250 |
2089 |
2211 |
2616 |
2921 |
2960 |
3050 |
3112 |
|
電動 |
H3 |
- |
- |
- |
- |
- |
- |
- |
1470 |
16250 |
2089 |
2211 |
2616 |
2921 |
2960 |
3050 |
3112 |
美標閘閥ANS1 Class900主要外形尺寸：
|
ANS1 Class900 |
|||||||||||||
|
NPS |
2 |
21/2 |
3 |
4 |
6 |
8 |
12 |
14 |
16 |
18 |
20 |
24 |
|
|
L |
RF |
368 |
419 |
381 |
457 |
610 |
737 |
965 |
1029 |
1130 |
1217 |
1321 |
1549 |
|
BW |
368 |
419 |
381 |
457 |
610 |
737 |
- |
- |
- |
- |
- |
- |
|
|
手動 |
H1 |
620 |
705 |
695 |
825 |
1065 |
1318 |
- |
- |
- |
- |
- |
- |
|
Do |
300 |
350 |
350 |
400 |
500 |
600 |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
- |
800 |
940 |
1691 |
1877 |
2143 |
2310 |
2750 |
3150 |
|
電動 |
H3 |
- |
- |
- |
- |
800 |
940 |
1691 |
1877 |
2143 |
2310 |
2750 |
3150 |
美標閘閥ANS1 Class1500主要外形尺寸：
|
ANS1 Class1500 |
|||||||||||||
|
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
|
L |
RF |
371 |
473 |
549 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
BW |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
手動 |
H1 |
614 |
705 |
927 |
1191 |
1524 |
1854 |
2184 |
2216 |
- |
- |
- |
- |
|
Do |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
- |
- |
- |
- |
- |
|
電動 |
H3 |
- |
- |
- |
1191 |
1524 |
1854 |
2184 |
2216 |
2316 |
2620 |
2840 |
3310 |
美標閘閥ANS1 Class2500主要外形尺寸：
|
ANS1 Class2500 |
||||||||
|
NPS |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
|
|
L |
RF |
451 |
578 |
673 |
914 |
1022 |
1270 |
1422 |
|
BW |
451 |
578 |
673 |
914 |
1022 |
1270 |
1422 |
|
|
手動 |
H1 |
630 |
890 |
- |
- |
- |
- |
- |
|
Do |
- |
- |
- |
- |
- |
- |
- |
|
|
傘齒輪 |
H2 |
- |
- |
- |
- |
- |
- |
- |
|
電動 |
H3 |
- |
- |
191 |
1347 |
1445 |
1692 |
1914 |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
