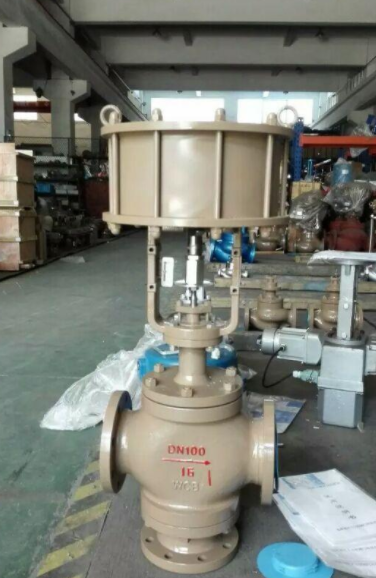

氣動三通調節閥

氣動三通調節閥

型號：ZJHF（H） 更新時間：2020-05-13

特點：公稱通徑和壓差較小時，合流閥可用於分流場合，可互換使用，但公稱通徑大於80mm和壓差較大的分流場合，不能互換使用

  • 質量穩定
  • 價格合理
  • 交貨快捷

詳細介紹



ZJHF（H）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，並采用閥芯側麵導向，三通閥在zai某mou些xie場chang合he可ke以yi替ti代dai兩liang個ge二er通tong閥fa和he一yi個ge三san通tong接jie管guan而er等deng到dao廣guang泛fan應ying用yong，常chang用yong於yu熱re交jiao換huan器qi的de兩liang相xiang調tiao節jie，也ye可ke用yong於yu簡jian單dan的de配pei比bi調tiao節jie。公gong稱cheng通tong徑jing和he壓ya差cha較jiao小xiao時shi，合he流liu閥fa可ke用yong於yu分fen流liu場chang合he，可ke互hu換huan使shi用yong，但dan公gong稱cheng通tong徑jing大da於yu80mm和壓差較大的分流場合，不能互換使用。

一、閥體

閥體形式：三通鑄造球型閥



公稱通徑：25—300mm



公稱壓力：PN1.6 4.0 6.4MPa



連接形式：法蘭式按JB78-59 JB79-59



材料：HT200 ZG230—450 ZG1Cr18Ni9Ti



ZG0Cr18Ni12Mo2Ti

二、上閥蓋



常溫型：-20~+200℃



散熱型：-40~+450℃



壓蓋形式：螺栓壓緊式



填料:V型聚四氟乙烯填料,柔性石墨。

三、閥內組件



閥芯型式：V型缺口芯



流量特性：線性或等百分比



材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、執行機構



型 式：多彈簧式薄膜執行機構



膜片材料：丁晴橡膠夾增強滌綸織物



彈簧範圍：0.02~0. 1、0.04~0.20MPa



供氣壓力：0.14 0.16 0.28MPa



氣源接頭：M10×1



環境溫度：-30~+70℃

五、性能



泄漏量：符合標準ANSIB 16.104IV級，小於額定Kv值的0.01%



基本誤差：±1%



回 差：1%（帶定位器） 3%不帶定位器



線 性：±1% 帶定位器 ±5%不帶定位器備注：使用V型聚四氟乙烯填料



可調範圍：30:1



溫馨提示：“氣動三通調節閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
