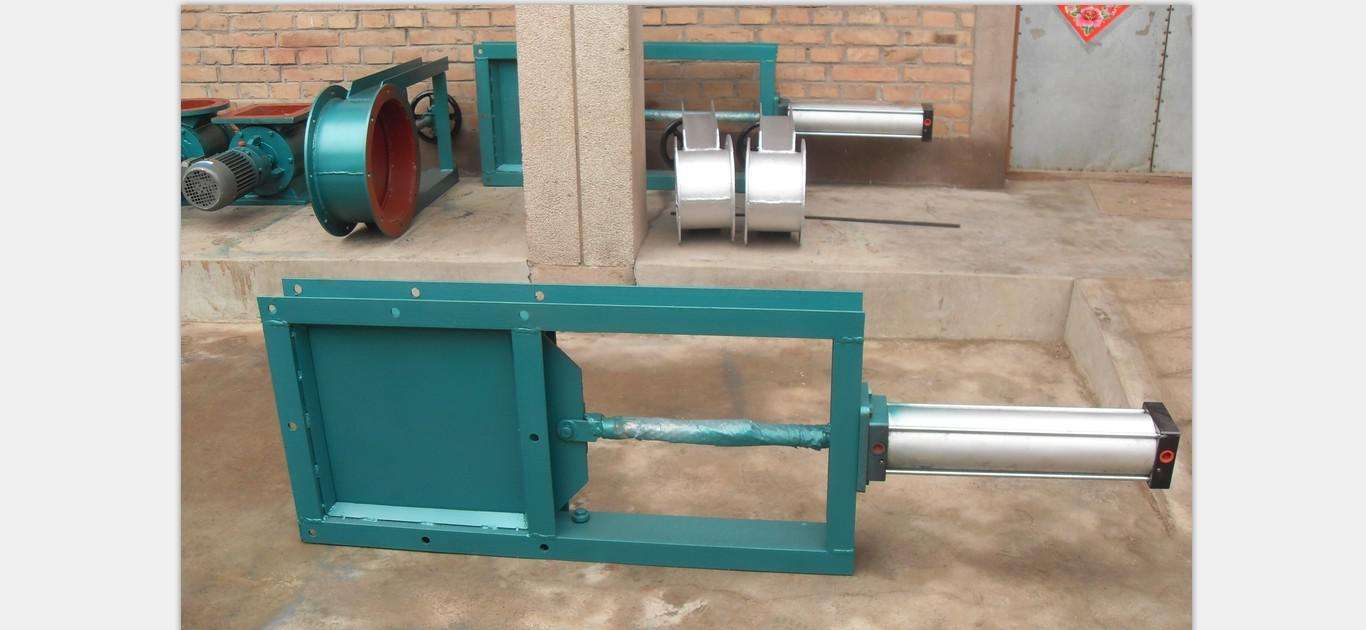

型號：QF94TW 更新時間：2020-09-09
特點：QF94TW氣動方閘閥訂貨須知1.產品型號與名稱 2.公稱通徑DN 3.額定流量係數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控製信號 9.是否帶附件
FQZ手(shou)動(dong)方(fang)型(xing)插(cha)板(ban)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)刀(dao)型(xing)插(cha)板(ban)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。手動方型插板閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 手動方型插板閥 |
| 產品型號 | FQZ |
| 公稱通徑 | DN50-1200mm |
| 壓力範圍 | 1.0-1.6MPa |
| 閥體材質 | 鑄鐵，球墨鑄鐵，鑄鋼，不鏽鋼 |
產品介紹：
手動方型插板閥具有閥體結構長度短、重量輕、閥座密封麵可免受介質衝刷，密封麵受壓均勻、貼合嚴密、在關閉過程中可將閥座密封麵上的塵粒、焦油等刮走以及排汙方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。
結構特點：
手(shou)動(dong)方(fang)型(xing)插(cha)板(ban)閥(fa)的(de)啟(qi)閉(bi)件(jian)是(shi)閘(zha)板(ban)，閘(zha)板(ban)的(de)運(yun)動(dong)方(fang)向(xiang)與(yu)流(liu)體(ti)方(fang)向(xiang)相(xiang)垂(chui)直(zhi)，刀(dao)型(xing)閘(zha)閥(fa)隻(zhi)能(neng)作(zuo)全(quan)開(kai)和(he)全(quan)關(guan)，不(bu)能(neng)作(zuo)調(tiao)節(jie)和(he)節(jie)流(liu)。刀(dao)型(xing)閘(zha)閥(fa)關(guan)閉(bi)時(shi)，密(mi)封(feng)麵(mian)可(ke)以(yi)隻(zhi)依(yi)靠(kao)介(jie)質(zhi)壓(ya)力(li)來(lai)密(mi)封(feng)，即(ji)依(yi)靠(kao)介(jie)質(zhi)壓(ya)力(li)將(jiang)閘(zha)板(ban)的(de)密(mi)封(feng)麵(mian)壓(ya)向(xiang)另(ling)一(yi)側(ce)的(de)閥(fa)座(zuo)來(lai)保(bao)證(zheng)密(mi)封(feng)麵(mian)的(de)密(mi)封(feng)，這(zhe)就(jiu)是(shi)自(zi)密(mi)封(feng)。大(da)部(bu)分(fen)刀(dao)型(xing)閘(zha)閥(fa)是(shi)采(cai)用(yong)強(qiang)製(zhi)密(mi)封(feng)的(de)，即(ji)閥(fa)門(men)關(guan)閉(bi)時(shi)，要(yao)依(yi)靠(kao)外(wai)力(li)強(qiang)行(xing)將(jiang)閘(zha)板(ban)壓(ya)向(xiang)閥(fa)座(zuo)，以(yi)保(bao)證(zheng)密(mi)封(feng)麵(mian)的(de)密(mi)封(feng)性(xing)。
產品特點
1、超短結構長度，節省材料，可使管路係統整體重量大大減輕
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性
3、閘板選用奧氏體不鏽鋼，耐腐性能大大提高，可有效的防止由於閘板腐蝕引起的密封瀉漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
應用範圍：
采礦、鋼鐵工業——用於煤漿、濾碴漿等。
淨化裝置——用於廢水、泥漿、汙物及帶有懸浮物的澄清水。
造紙工業——用於任何濃度紙漿、料水混合物。
製糖工業——用於甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用於洗滌和衝洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用於灰渣漿。
圓型插板閥標準規範：
設計製造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
手動方型插板閥主要性能規範
|
公稱壓力(MPa) |
殼體試驗(MPa) |
密封試驗(MPa) |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
紙漿、汙水、煤漿、灰、渣水混和物 |
手動方型插板閥主要零部件材質
|
體、蓋 |
閘閥 |
閥杆 |
密封麵 |
|
不鏽鋼、碳鋼、灰鑄鐵 |
碳鋼、不鏽鋼 |
不鏽鋼 |
橡膠、四氟、不鏽鋼、硬質合金 |
手動方型插板閥主要外形及連接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
|
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
|
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
|
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
|
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
|
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
|
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
|
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
|
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
|
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
|
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
|
|
800 |
190 |
1025 |
950 |
898 |
2420 |
24-M36 |
680 |
|
|
900 |
203 |
1125 |
1050 |
998 |
2680 |
28-M36 |
680 |
|
|
1000 |
216 |
1255 |
1170 |
1110 |
3100 |
28-M42 |
700 |
|
|
1200 |
254 |
1485 |
1390 |
1325 |
3450 |
32-M48 |
800 |
