型號：ZQDF 更新時間：2020-05-23
特點：ZQDFhuangtongdiancifashigongyeguochengzidonghuakongzhixitongyongdezhixingqi，tazaijieshoudiankongxinhaohounengzidongkaiqihuoguanbifamen，shixianduiguandaozhongliutijiezhidetongduanhuoliuliangtiaojiekongzhi，congerduixitongzhongdewendu、流量、壓力等參數進行自動調節或遠程控製。

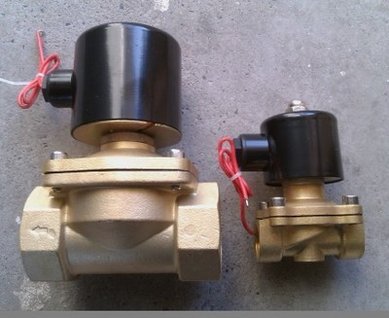

ZQDF黃huang銅tong電dian磁ci閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan電dian磁ci閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。黃銅電磁閥由適用於各種不同的輕重工業工況以及建築管道。電磁閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 黃銅電磁閥 |
| 產品型號 | ZQDF |
| 公稱通徑 | DN15-100mm |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹：
ZQDF黃銅電磁閥是工業過程自動化控製係統用的執行器,它在接受電控信號後能自動開啟或關閉閥門,實現對管道中流體介質的通判或流量調節控製,從而對係統中的溫度,流量,壓力等參數進行自動調節或遠程控製。ZQDF(Y)係列黃銅電磁閥產品可廣泛用於紡織 ,印刷,化工,塑料,橡膠,製藥,食品,建材,機械,電器,表麵處理等生產和科研部門以及浴室,食堂,空調等人們日常生活設施中.ZQDF係列主要用於空氣.蒸汽,煤氣等氣體介質的控製;ZQDF-Y係列電磁閥主要用於自來水,蒸餾水,冷凍鹽水,電鍍 廢液等液體介質,同時也用於粘度小於4°E的油類。。
性能參數：
|
型號 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公稱壓力(Mpa) |
1.60 |
|||||
|
工作壓差(Mpa) |
DN15-50 |
0-1.6 |
||||
|
DN65-100 |
0.05-1.6 |
|||||
|
介質種類 |
煤氣、空氣等 |
飽和蒸氣 |
過熱蒸汽或高溫氣體 |
水油液體 |
熱水 |
高溫水、油 |
|
介質溫度(℃) |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
電源電壓 |
AC220V,其餘規格可作特殊訂貨(36v,380v,12v,24v) |
|||||
|
使用壽命/額定流量係數(KV) |
按JB/T352-94規定 |
|||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
|||||
|
功耗(AV) |
50 |
|||||
外形尺寸：
|
公稱通徑 |
內螺紋連接 |
法蘭連接 |
|||||||||
| DN |
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
176 |
120 |
11/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
176 |
140 |
11/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
20 |
3 |
4-φ18 |
|
100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
22 |
3 |
4-φ18 |
安裝須知：
1、安裝時電磁閥線圈向上，並保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表麵上的汙物及過濾器，需定期清潔幹淨。
3、在電磁閥發生故障時，為了及時隔離電磁閥，並保證係統正常運行，最好安裝旁路裝置（如圖一）。
4、在管路係統中，安裝在支路上的電磁閥通徑應小於主管道閥門的通徑（如圖二）。
5、安裝在電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內而妨礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意要看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。
可能發生的故障及其排除方法 :
|
故 障
|
原 因
|
排除方法
|
|
接通電源
電磁閥打不開
|
電源電壓太低
線圈燒毀
介質壓力過低
|
調整電壓至使用範圍內
更換線圈
增大管道介質壓力
|
|
關閉電源
閥關不住或關閉不佳
|
介質壓力過高
膜片損壞或有異物卡住
膜片上方塔簧偏斜
|
減小管道介質壓力
更換新膜片清除異物
重新定位安裝
|
使用以及保養說明：
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝後需通入介質實驗動作數次，確認正常後方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合麵的汙物。注意不要損壞密封麵。
4、diancifajiaochangshijianbuyongshi，yingguanbifaqianshoudongfa，zhongxinqiyongshi，zhengqidiancifayingjianglengningshuipaichuganjing，bingzuoshidongzuoshuci，daikaiguanzhengchanghoufangketourushiyong。
5、電磁閥從管路上卸下不用時，應將內部零件拭淨並用壓縮空氣吹淨儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封麵重新磨平，再和閥座研磨。
7、gongzuoshi，yaozhuyifamenqianhouyalibiao，yaoqiugongzuoyalibudechaoguoedingyali，gongzuoyachabixuzaieyachafanweinei，danggongzuoyalichaoguoedingyalihuogongzuoyachachaoguoedingduochashi，diancifayaotingzhishiyong，guanbiqianhoushoudongfa，yimiandiancifabaozhahexielou。
訂貨須知：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、電磁閥正常工作時的電壓為220V,如超過此範圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥
當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的豐泉公司專家為您審核把關。
