型號：JD745X 更新時間：2020-09-09

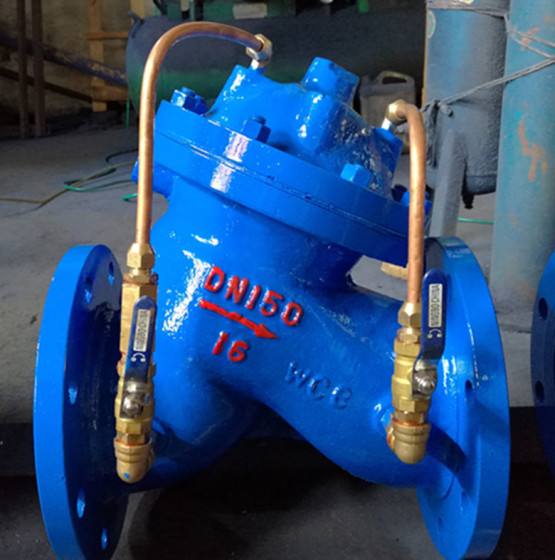

特點：JD745X隔膜式多功能水泵控製閥是安裝在高層建築給水係統以及其他紿水係統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。
JD745Xduogongnengshuibengkongzhifayoubengongsijingxinshengchandeyikuanshuilikongzhifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。多功能水泵控製閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | JD745X多功能水泵控製閥 |
| 產品型號 | JD745X |
| 公稱通徑 | DN25-800mm |
| 壓力範圍 | 1.0-2.5MPa |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
多功能水泵控製閥結構特點
多(duo)功(gong)能(neng)水(shui)泵(beng)控(kong)製(zhi)閥(fa)由(you)主(zhu)閥(fa)和(he)調(tiao)節(jie)閥(fa)及(ji)接(jie)管(guan)係(xi)統(tong)組(zu)成(cheng)，閥(fa)體(ti)采(cai)用(yong)直(zhi)流(liu)式(shi)閥(fa)體(ti)，主(zhu)閥(fa)控(kong)製(zhi)室(shi)為(wei)膜(mo)片(pian)式(shi)或(huo)活(huo)塞(sai)式(shi)的(de)雙(shuang)控(kong)製(zhi)室(shi)結(jie)構(gou)，控(kong)製(zhi)室(shi)比(bi)一(yi)般(ban)水(shui)力(li)控(kong)製(zhi)閥(fa)增(zeng)加(jia)了(le)一(yi)個(ge)，增(zeng)加(jia)了(le)對(dui)主(zhu)閥(fa)的(de)控(kong)製(zhi)功(gong)能(neng)，實(shi)現(xian)了(le)對(dui)水(shui)泵(beng)出(chu)口(kou)的(de)緩(huan)慢(man)開(kai)啟(qi)、全開、緩閉、截止等多功能控製，實現了一個閥門、一次調節對水泵出口的多功能控製。
本產品的接管係統采用調節閥控製，通過設定調節閥的開度，可方便實現需要的各項控製參數，如主閥的開啟速度、緩閉速度等等。
多功能水泵控製閥工作原理
當水泵起動起後，水壓作用於主閥閥盤下麵和控製室下腔，此壓力使主閥開啟，控製室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適地主閥開啟速度。當水泵停止工作後，進口端水壓迅速下降，在自重、彈(dan)簧(huang)壓(ya)力(li)作(zuo)用(yong)下(xia)快(kuai)速(su)關(guan)閉(bi)大(da)部(bu)分(fen)開(kai)度(du)，防(fang)止(zhi)了(le)水(shui)倒(dao)流(liu)餘(yu)下(xia)的(de)開(kai)度(du)由(you)控(kong)製(zhi)室(shi)上(shang)腔(qiang)的(de)水(shui)壓(ya)和(he)下(xia)腔(qiang)水(shui)壓(ya)聯(lian)合(he)作(zuo)用(yong)下(xia)緩(huan)緩(huan)關(guan)閉(bi)，關(guan)閉(bi)速(su)度(du)減(jian)慢(man)形(xing)成(cheng)了(le)緩(huan)衝(chong)，防(fang)止(zhi)壓(ya)力(li)劇(ju)增(zeng)。
設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。
多功能水泵控製閥工作特點
1、防止水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操(cao)作(zuo)方(fang)便(bian)，無(wu)需(xu)為(wei)閥(fa)門(men)另(ling)配(pei)電(dian)控(kong)係(xi)統(tong)，閥(fa)門(men)隨(sui)水(shui)泵(beng)的(de)開(kai)啟(qi)與(yu)停(ting)止(zhi)自(zi)動(dong)並(bing)按(an)順(shun)序(xu)完(wan)成(cheng)控(kong)製(zhi)功(gong)能(neng)。通(tong)過(guo)設(she)定(ding)調(tiao)節(jie)閥(fa)開(kai)度(du)可(ke)得(de)到(dao)合(he)適(shi)的(de)控(kong)製(zhi)參(can)數(shu)。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。
多功能水泵控製閥功能與用途
本閥門安裝在水泵出口端，順序實現緩慢開啟、全開、速閉、緩閉等功能。
benchanpinyongyugaocengjianzhugeishuixitongheqitageishuixitongdeshuibengchukouguanlushang，fangzhihejianruoshuibengqibishiguanxiandeshuichuishuiji，fangzhishuidaoliubaohushuibeng，weihuguanluanquan。
多功能水泵控製閥主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓範圍(MPa) |
緩閉時間(S) |
最低動作壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
多功能水泵控製閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金/2Cr13 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥杆 |
2Cr13 |
|
彈簧 |
50CrVA |
|
缸套 活塞(活塞型) |
2Cr13 |
|
膜片(膜片型) |
夾織物丁腈橡膠 |
|
調節閥 球閥 |
銅合金 |
|
過濾器 |
不鏽鋼 |
|
多功能水泵控製閥部件列表： |
多功能水泵控製閥連接尺寸
|
DN |
L |
H |
D |
D1 |
b |
D2 |
||||||||
|
mm |
mm |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
|
|
40 |
240 |
270 |
150 |
150 |
150 |
110 |
110 |
110 |
18 |
18 |
18 |
88 |
88 |
84 |
|
50 |
240 |
270 |
165 |
165 |
165 |
125 |
125 |
125 |
20 |
20 |
20 |
102 |
102 |
99 |
|
65 |
270 |
340 |
185 |
185 |
185 |
145 |
145 |
145 |
20 |
20 |
22 |
122 |
122 |
118 |
|
80 |
300 |
400 |
200 |
200 |
200 |
160 |
160 |
160 |
22 |
22 |
24 |
133 |
133 |
132 |
|
100 |
350 |
440 |
220 |
220 |
235 |
180 |
180 |
190 |
24 |
24 |
24 |
158 |
158 |
156 |
|
125 |
400 |
460 |
250 |
250 |
270 |
210 |
210 |
220 |
26 |
26 |
26 |
184 |
184 |
184 |
|
150 |
480 |
500 |
285 |
285 |
300 |
240 |
240 |
250 |
26 |
26 |
28 |
212 |
212 |
211 |
|
200 |
500 |
640 |
340 |
340 |
360 |
295 |
295 |
310 |
28 |
30 |
30 |
268 |
268 |
274 |
|
250 |
605 |
690 |
395 |
405 |
425 |
350 |
355 |
370 |
28 |
32 |
32 |
320 |
320 |
330 |
|
300 |
700 |
820 |
445 |
460 |
485 |
400 |
410 |
430 |
28 |
32 |
34 |
370 |
370 |
389 |
|
350 |
800 |
950 |
505 |
520 |
555 |
460 |
470 |
490 |
30 |
36 |
38 |
430 |
430 |
448 |
|
400 |
900 |
1400 |
565 |
580 |
620 |
515 |
525 |
550 |
32 |
38 |
40 |
482 |
482 |
503 |
|
450 |
1000 |
1580 |
615 |
640 |
670 |
565 |
585 |
600 |
32 |
40 |
42 |
532 |
550 |
548 |
|
500 |
1100 |
1600 |
670 |
715 |
730 |
620 |
650 |
660 |
34 |
42 |
44 |
585 |
585 |
609 |
|
600 |
1300 |
1815 |
780 |
840 |
845 |
725 |
770 |
770 |
36 |
48 |
46 |
685 |
685 |
720 |
|
700 |
1400 |
2040 |
895 |
910 |
960 |
840 |
840 |
845 |
40 |
54 |
50 |
800 |
800 |
820 |
|
800 |
1500 |
2350 |
1015 |
1025 |
1085 |
950 |
950 |
990 |
44 |
58 |
54 |
905 |
905 |
925 |
|
900 |
1700 |
2606 |
1115 |
1125 |
1185 |
1050 |
1050 |
1090 |
46 |
62 |
58 |
1005 |
1005 |
1028 |
|
1000 |
1900 |
2765 |
1230 |
1255 |
1320 |
1160 |
1170 |
1210 |
50 |
66 |
62 |
1110 |
1110 |
1140 |
|
1200 |
2050 |
2950 |
1455 |
1485 |
1530 |
1380 |
1390 |
1420 |
56 |
52 |
70 |
1330 |
1328 |
1350 |
|
1400 |
2200 |
3180 |
1675 |
1685 |
1755 |
1590 |
1590 |
1640 |
62 |
58 |
76 |
1530 |
1530 |
1560 |
|
1600 |
2400 |
3400 |
1915 |
1930 |
1955 |
1820 |
1820 |
1860 |
68 |
64 |
84 |
1750 |
1750 |
1780 |
