型號：J13W 更新時間：2020-05-30

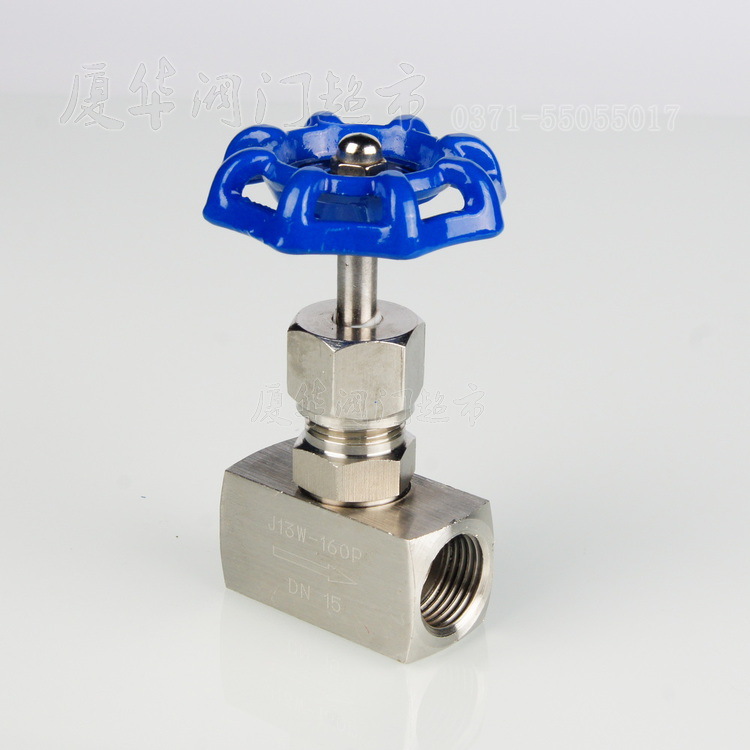

特點：J13W內螺紋針型閥是儀表測量管路係統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
J13W內nei螺luo紋wen針zhen型xing閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan針zhen型xing閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。內螺紋針型閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | J13W內螺紋針型閥 |
| 產品型號 | J13W |
| 公稱通徑 | DN6-40 |
| 壓力範圍 | 1.6MPa-16.0MPa |
| 閥體材質 | 不鏽鋼(304L/R、316L/R) |
產品介紹：
內螺紋針型閥主要性能規範：
|
型號 |
公稱壓力(Mpa) |
試驗壓力PS(Mpa) |
工作壓力(Mpa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 |
密封(液) |
密封(氣) |
|||||
|
J13W、J18W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣 |
|
J13W、J18W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W、J18W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W、J18W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
內螺紋針型閥主要零件的材料說明:
|
零件名稱 |
閥杆、閥蓋 |
閥杆、閥瓣 |
填料 |
|
J13W、J18W-16P |
鉻鎳不鏽鋼 |
鉻鎳不鏽鋼 |
聚四氟乙稀、柔性石墨 |
|
J13W、J18W-160、－40 |
優質碳鋼 |
鉻不鏽鋼 |
J13W內螺紋針型閥主要外形尺寸：
|
公稱直徑DN(mm) |
管螺紋G |
尺 寸 |
重量(kg) |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
