型號：ZPG 更新時間：2020-06-03
特點：正(zheng)常(chang)工(gong)作(zuo)時(shi)，水(shui)流(liu)轉(zhuan)向(xiang)閥(fa)為(wei)開(kai)啟(qi)狀(zhuang)態(tai)。需(xu)處(chu)理(li)的(de)水(shui)通(tong)過(guo)濾(lv)網(wang)後(hou)利(li)用(yong)慣(guan)性(xing)原(yuan)理(li)而(er)將(jiang)水(shui)中(zhong)的(de)細(xi)小(xiao)顆(ke)粒(li)雜(za)質(zhi)及(ji)懸(xuan)浮(fu)物(wu)由(you)於(yu)慣(guan)性(xing)作(zuo)用(yong)沉(chen)積(ji)在(zai)排(pai)汙(wu)口(kou)附(fu)近(jin)

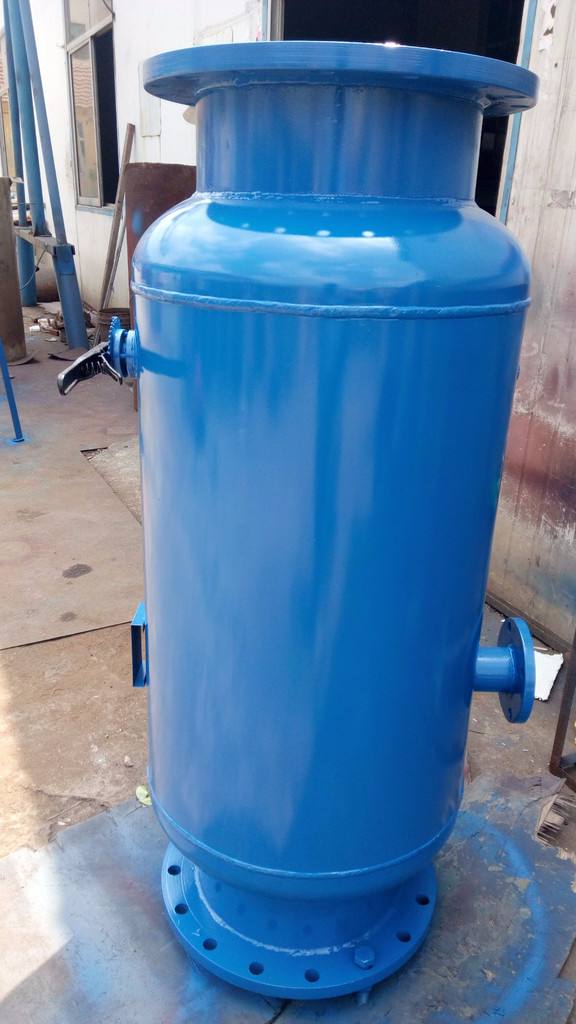

ZPG自動反衝洗排汙過濾器由本公司精心生產的一款過濾器，在保證質量的同時，價格也非常合理，以及在售後方麵我們也做的非常完善。自動反衝洗排汙過濾器適用於各種不同的輕重工業工況以及建築管道。過濾器廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 自動反衝洗排汙過濾器 |
| 產品型號 | ZPG-L/I型 |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.6-2.5MPa |
| 閥體材質 | 鑄鋼_不鏽鋼 |
產品介紹：
P型自動反衝洗排汙過濾器是采用機械濾網對待處理水的顆粒SS進行分離，並依靠本身管網壓力，進行不停機自動排除汙物的設備，法蘭式管道安裝。
【一】產品應用：P型過濾器適用於各種帶壓水係統，如工業各種潔循環、濁循環係統；各種工藝水係統；各種供水係統等，用於去除水中的各種無機雜質，確保係統和設備的可靠安全運行，特別是對需要24小時連續不停頓運行的係統尤為適宜。
【二】產品特點：
①、可連續在線不間斷運行，不必設旁通回路，反衝洗時係統繼續運行不停頓；
②、過濾和反洗效果精良；
③、濾筒采用不鏽鋼製造，有較強的抗腐蝕能力，使用壽命長；
④、過濾精度：
A.采用不鏽鋼楔形條時，d=0.5-2.0mm，常規1.2mm
B.采用不鏽鋼衝孔板時，d=2.5-4.0mm
【三】工作原理及設備選型：
（1） P型過濾器的工作原理：
①、正常過濾：當(dang)過(guo)濾(lv)器(qi)需(xu)要(yao)進(jin)行(xing)正(zheng)常(chang)過(guo)濾(lv)工(gong)作(zuo)時(shi)，將(jiang)水(shui)流(liu)導(dao)向(xiang)閥(fa)處(chu)於(yu)開(kai)啟(qi)狀(zhuang)態(tai)，水(shui)流(liu)由(you)入(ru)口(kou)進(jin)入(ru)過(guo)濾(lv)器(qi)，通(tong)過(guo)濾(lv)網(wang)時(shi)大(da)量(liang)的(de)雜(za)質(zhi)被(bei)截(jie)留(liu)在(zai)濾(lv)網(wang)內(nei)側(ce)，潔(jie)淨(jing)的(de)水(shui)通(tong)過(guo)濾(lv)網(wang)由(you)出(chu)口(kou)排(pai)出(chu)過(guo)濾(lv)器(qi)；
②、反洗排汙：dangguolvqixuyaopaiwuqingxishi，guanbishuiliudaoxiangfa，dakaipaiwufa，shuiliuyourukoujinruhoujingguoshuiliudaoxiangfaqiandelvwangguolvhou，yibufenyouguolvqidechukouliuchu，yibufenyoulvwangdewaicejingguolvwangjinrudaoxiangfahoudelvwangneice，chongxilvwangneidezazhiyoupaiwukoupaichu，duilvwangjinxinglechedideqingxi，qiezhenggeqingxiguochengbuxuyaoxitongtingzhiyunxing。
③、過濾器控製：手動：采用手動開啟機構，人工進行工況切換。自動：電動開啟機構分定時控製和壓差控製兩種方式，采用定時控製時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排汙；采用壓差控製時，安裝有差壓控製器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排汙，不需要進行人工操作。此時排汙口安裝電動排汙閥，水流導向閥和電動排汙閥實現聯動。
④、P型過濾器結構：P型過濾器由優質的碳鋼筒體、特殊結構的不鏽鋼楔形濾網、水流導向閥及排汙裝置組成。所有閥門可采用手動，也可采用電動自動閥。
（2）設備選型：設備規格一般按係統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和係統管道的公稱尺寸一致；規格參數表中的最大流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，最大流量是指短時間內允許通過的流量。設計流量還和過濾係數有關，表中數據是按照過濾係數為3.5-4時shi選xuan取qu的de，如ru過guo濾lv係xi數shu減jian小xiao，設she計ji流liu量liang應ying降jiang低di，如ru過guo濾lv精jing度du增zeng加jia，設she計ji流liu量liang可ke增zeng加jia，但dan不bu超chao過guo最zui大da流liu量liang值zhi。當dang設she備bei的de設she計ji流liu量liang達da不bu到dao係xi統tong設she計ji的de要yao求qiu時shi，應ying增zeng大da設she備bei的de規gui格ge，直zhi至zhi滿man足zu為wei止zhi。
【四】直通式自動衝洗排汙原理圖：
【五】直角式自動衝洗排汙原理圖：
【七】P型（直通式）自動排汙過濾器結構圖及主要連接尺寸：
|
型號 |
L |
A |
B |
D |
排汙口DN |
|
ZPG-I-40 |
245 |
185 |
63 |
90 |
15 |
|
ZPG-I-50 |
255 |
190 |
70 |
100 |
15 |
|
ZPG-I-65 |
270 |
195 |
83 |
120 |
20 |
|
ZPG-I-80 |
320 |
232 |
96 |
140 |
25 |
|
ZPG-I-100 |
350 |
260 |
128 |
180 |
32 |
|
ZPG-I-125 |
438 |
326 |
162 |
200 |
40 |
|
ZPG-I-150 |
525 |
390 |
189 |
230 |
50 |
|
ZPG-I-200 |
700 |
520 |
220 |
280 |
65 |
|
ZPG-I-250 |
875 |
650 |
255 |
330 |
80 |
|
ZPG-I-300 |
1050 |
780 |
294 |
380 |
100 |
|
ZPG-I-350 |
1200 |
885 |
331 |
450 |
125 |
|
ZPG-I-400 |
1400 |
1040 |
377 |
480 |
150 |
|
ZPG-I-450 |
1550 |
1145 |
420 |
500 |
150 |
|
ZPG-I-500 |
1700 |
1250 |
462 |
580 |
150 |
|
ZPG-I-600 |
2000 |
1460 |
537 |
650 |
200 |
|
ZPG-I-700 |
2280 |
1720 |
607 |
700 |
200 |
|
ZPG-I-800 |
2500 |
1900 |
685 |
820 |
200 |
|
ZPG-I-900 |
2800 |
2180 |
785 |
880 |
200 |
|
ZPG-I-1000 |
3120 |
2470 |
860 |
920 |
250 |
|
ZPG-I-1100 |
3450 |
2780 |
915 |
960 |
250 |
|
ZPG-I-1200 |
3700 |
3000 |
965 |
1040 |
250 |
|
ZPG-I-1500 |
4470 |
3650 |
1220 |
1400 |
250 |
【八】P型（直角式）自動排汙過濾器結構圖及主要連接尺寸：
|
型號 |
L |
A |
B |
C |
D |
排汙口DN |
|
ZPG-L-40 |
320 |
170 |
80 |
226 |
90 |
15* |
|
ZPG-L-50 |
350 |
185 |
90 |
244 |
100 |
15* |
|
ZPG-L-65 |
380 |
200 |
100 |
270 |
120 |
20* |
|
ZPG-L-80 |
445 |
230 |
120 |
310 |
140 |
25* |
|
ZPG-L-100 |
536 |
265 |
160 |
365 |
180 |
32* |
|
ZPG-L-125 |
624 |
315 |
190 |
440 |
200 |
40 |
|
ZPG-L-150 |
728 |
375 |
220 |
520 |
230 |
50 |
|
ZPG-L-200 |
884 |
500 |
260 |
670 |
280 |
65 |
|
ZPG-L-250 |
1120 |
625 |
310 |
830 |
330 |
80 |
|
ZPG-L-300 |
1310 |
750 |
350 |
1000 |
380 |
100 |
|
ZPG-L-350 |
1514 |
875 |
410 |
1180 |
450 |
125 |
|
ZPG-L-400 |
1730 |
1000 |
470 |
1350 |
480 |
150 |
|
ZPG-L-450 |
1896 |
1125 |
510 |
1500 |
500 |
150 |
|
ZPG-L-500 |
2080 |
1250 |
550 |
1680 |
580 |
150 |
|
ZPG-L-600 |
2490 |
1500 |
650 |
2000 |
650 |
200 |
|
ZPG-L-700 |
2680 |
1600 |
680 |
2150 |
700 |
200 |
|
ZPG-L-800 |
2880 |
1750 |
700 |
2300 |
820 |
200 |
|
ZPG-L-900 |
3150 |
1850 |
800 |
2480 |
880 |
200 |
|
ZPG-L-1000 |
3370 |
2000 |
900 |
2675 |
920 |
250 |
|
ZPG-L-1100 |
3610 |
2100 |
1000 |
2900 |
960 |
250 |
|
ZPG-L-1200 |
3850 |
2250 |
1100 |
3050 |
1040 |
250 |
|
ZPG-L-1500 |
4700 |
2800 |
1200 |
3800 |
1400 |
250 |
過濾器結構形式及注意事項：
①過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不鏽鋼鋼絲網組成，不鏽鋼鋼絲網屬宜損件，需特別保護；②當過濾器工作一段時間後，過濾器芯內沉澱了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
③清(qing)洗(xi)雜(za)質(zhi)時(shi)，特(te)別(bie)注(zhu)意(yi)過(guo)濾(lv)芯(xin)上(shang)的(de)不(bu)鏽(xiu)鋼(gang)鋼(gang)絲(si)網(wang)不(bu)能(neng)變(bian)形(xing)或(huo)損(sun)壞(huai)，否(fou)則(ze)，再(zai)裝(zhuang)上(shang)去(qu)的(de)過(guo)濾(lv)器(qi)，過(guo)濾(lv)後(hou)介(jie)質(zhi)的(de)純(chun)度(du)達(da)不(bu)到(dao)設(she)計(ji)要(yao)求(qiu)，壓(ya)縮(suo)機(ji)、泵、儀表等設備會遭到破壞；
④如發現不鏽鋼鋼絲網變形或損壞，需馬上更換。
