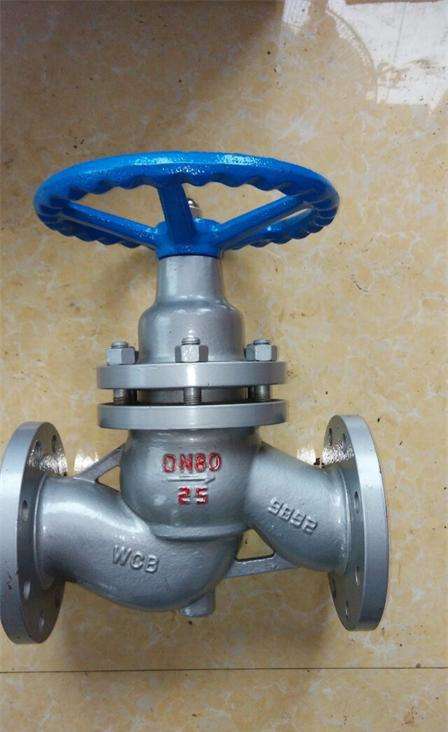

UJ41H柱塞截止閥

UJ41H柱塞截止閥

型號：UJ41H 更新時間：2020-06-03

特點：柱塞式截止閥是由閥體、閥蓋、閥杆、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥杆帶動柱塞，使柱塞頂斜錐麵與閥座錐麵往複離合，完成閥門的開啟和關閉

質量穩定
價格合理
交貨快捷

詳細介紹

UJ41Hzhusaijiezhifayoubengongsijingxinshengchandeyikuanzhusaifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。柱塞截止閥由適用於各種不同的輕重工業工況以及建築管道。柱塞閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	柱塞截止閥
產品型號	UJ41W/UJ41H
公稱通徑	DN15-300
壓力範圍	1.6-4.0MPa
閥體材質	鑄鐵、鑄鋼、不鏽鋼

產品介紹：

柱塞截止閥由於密封圈采用新型非金屬材料製成，具有經受長期高溫、高gao壓ya而er不bu喪sang失shi彈dan性xing的de性xing能neng，而er且qie柱zhu塞sai與yu密mi封feng圈quan之zhi間jian的de接jie觸chu麵mian積ji大da，再zai者zhe，密mi封feng圈quan係xi混hun合he材cai料liao性xing能neng好hao，因yin此ci，密mi封feng可ke靠kao，經jing久jiu耐nai用yong。主zhu要yao適shi用yong於yu冶ye金jin、電業、化工、煉油、化肥、輕工、食品等行業中。

產品特點：

①、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔麵及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏

②、由於密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命

③、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種

執行標準：

①、設計標準： GB12233-89、12235-89

②、結構長度：GB12221-89

③、法蘭連接：GB79-59、GB113.1～9113.26

④、傳動方式：手動

⑤、試驗與檢驗：ZBJ160006、GB4981

性能規範：

公稱壓力	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力（MPa）	2.4	3.75	6.0	9.6	15.0
高壓密封試驗壓力（MPa）	1.76	2.75	4.4	7.04	11.0
低壓氣密封試驗壓力（MPa）	0.5～0.7
適用介質	水、蒸汽、油品（C）		硝酸類（P）、醋酸類（R）
適用溫度（℃）	≤425		≤200

主要外形和連接尺寸：

型號	公稱通徑	主要外形尺寸和連接尺寸
型號	公稱通徑	L	D	D1	D2	b	Z-d	D0
UJ41H/Y/W-16C/P/R	15	130	95	65	45	14	4-14	80
	20	150	105	75	55	14	4-14	100
	25	160	115	85	65	14	4-14	120
	32	180	135	100	78	16	4-18	140
	40	200	145	110	85	16	4-18	160
	50	230	160	125	100	16	4-18	180
	65	290	180	145	120	18	4-18	220
	80	310	195	160	135	20	8-18	240
	100	350	215	180	155	20	8-18	280
	125	400	245	210	185	22	8-18	320
	150	480	280	240	210	24	8-23	350
	200	600	335	295	265	26	12-23	450
	250	650	405	355	320	30	12-25	500
	300	750	460	410	375	30	12-25	560
	350	850	520	470	435	34	16-25	640
	400	950	580	525	485	36	16-30	720
UJ41H/Y/W-25C/P/R	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	360	310	278	34	12-25	450
	250	650	425	370	332	36	12-30	500
	300	750	485	430	390	40	16-30	560
	350	850	550	490	448	44	16-34	640
	400	950	610	550	505	48	16-34	720
UJ41H/Y/W-40C/P/R	15	130	95	65	45	16	4-14	80
	20	150	105	75	55	16	4-14	100
	25	160	115	85	65	16	4-14	120
	32	180	135	100	78	18	4-18	140
	40	200	145	110	85	18	4-18	160
	50	230	160	125	100	20	4-18	180
	65	290	180	145	120	22	8-18	220
	80	310	195	160	135	22	8-18	240
	100	350	230	190	160	24	8-23	280
	125	400	270	220	188	28	8-25	320
	150	480	300	250	218	30	8-25	350
	200	600	375	320	282	38	12-30	450
	250	650	445	385	345	42	12-34	500
	300	750	510	450	408	46	16-34	560
	350	850	570	510	465	52	16-34	640
	400	950	655	585	535	58	16-41	720

溫馨提示：“UJ41H柱塞截止閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
