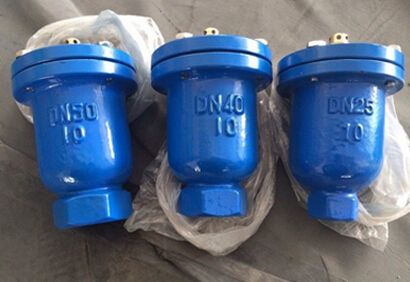

型號：QB1 更新時間：2020-06-03
特點：QB1內螺紋單口排氣閥主要由閥體、閥門、上蓋、閥杆、浮球、排氣嘴等組成。用於小口徑管道上管子為φ50-200,它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全
QB1neiluowendankoupaiqifayoubengongsijingxinshengchandeyikuanpaiqifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。內螺紋單口排氣閥由適用於各種不同的輕重工業工況以及建築管道。排氣閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 內螺紋單口排氣閥 |
| 產品型號 | QB1 |
| 公稱通徑 | DN15-150mm |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | 不鏽鋼304、316、316L |
產品介紹：
QB1內螺紋單口排氣閥產品用於管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。此排氣閥連接有二種絲扣、法蘭。
作用及原理：
guandaoliutijiezhizhongtongchangdourongyouyidingdekongqi，erqiekongqiderongjiedusuizhewendudeshenggaoerjianshao，zheyangshuizaixunhuandeguochengzhongqitizhujiancongshuizhongfenlichulai，bingzhujianjuzaiyiqixingchengdadeqipaoshenzhiqizhu，yinweiyoushuidebuchong，suoyijingchangyouqitichansheng，zheshijiuxuyaoyongdao排氣閥排空管道內多餘的氣體以保證介質順暢流通。本閥應用於獨立采暖係統、集中供熱係統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖係統等管道排氣。
主要技術參數：
1、閥體、閥蓋、不鏽鋼
2、浮球、304不鏽
3、排氣口、鋼H59黃銅
4、密封圈、丁晴橡皮
5、鬆緊螺絲、A3
6、工作壓力1.0MPa
7、密封壓力1.1MPa
8、強度壓力1.5MPa
內螺紋外型尺寸：
|
公稱通徑 DN(mm) |
ZG |
Φ |
H |
|
15 |
1/2" |
135 |
205 |
|
20 |
3/4" |
135 |
205 |
|
25 |
1" |
135 |
205 |
|
40 |
11/2 |
150 |
205 |
|
50 |
2" |
150 |
205 |
法蘭式外型尺寸：
|
公稱通徑 DN(mm) |
D |
D1 |
D2 |
Φ |
H |
|
15 |
95 |
65 |
45 |
135 |
210 |
|
20 |
105 |
75 |
55 |
135 |
210 |
|
25 |
115 |
85 |
65 |
135 |
210 |
|
40 |
140 |
115 |
80 |
150 |
210 |
|
150 |
160 |
125 |
100 |
150 |
210 |
