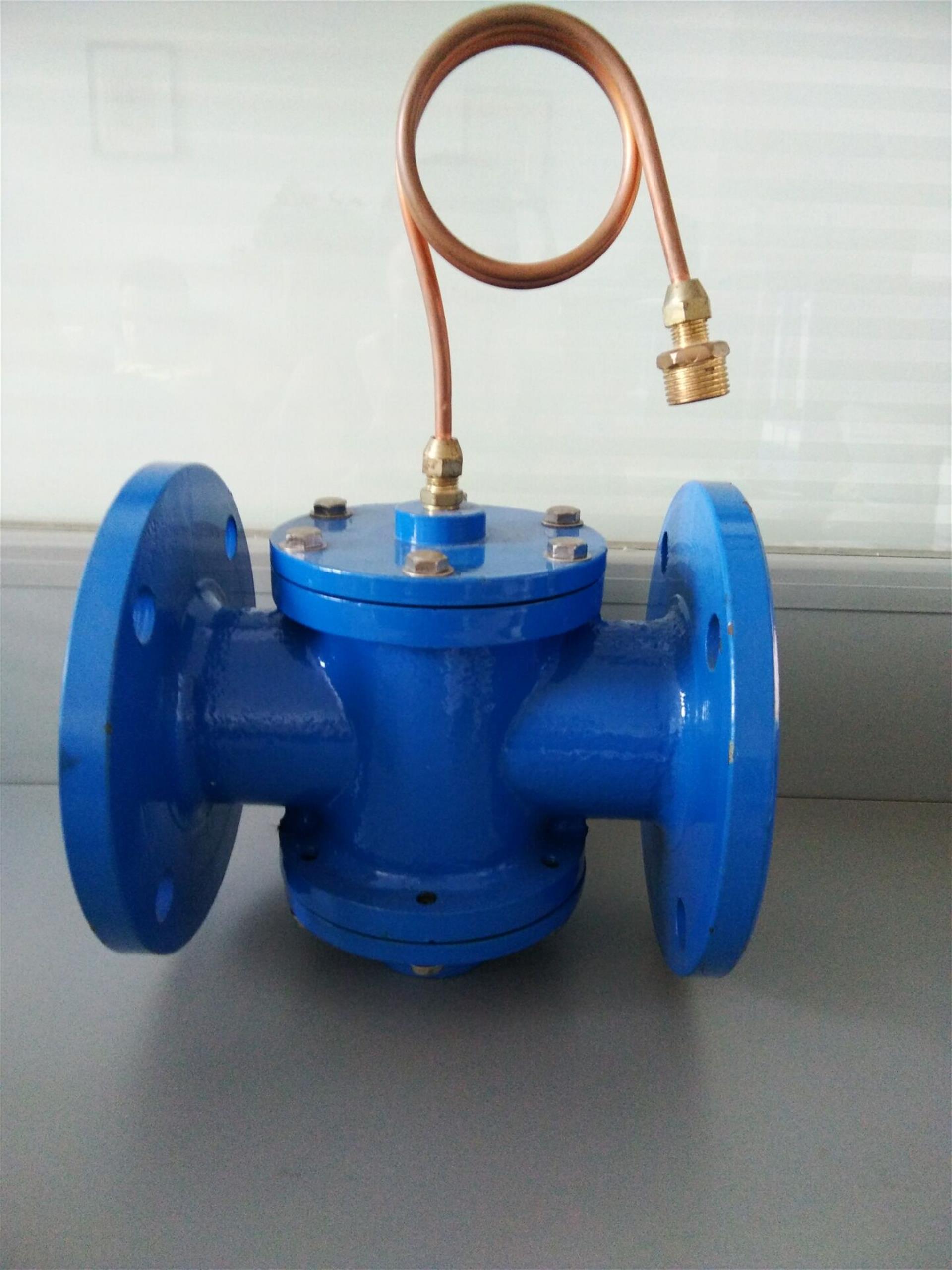

ZYC型自力式壓差控製閥

ZYC自(zi)力(li)式(shi)壓(ya)差(cha)控(kong)製(zhi)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)平(ping)衡(heng)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。自力式壓差控製閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣
，車船製造設備

，水、石油、啤酒、製藥、電力，機械設備閥門

、電子工業閥門
，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通
、過濾設備
、環保設備等領域。

產品名稱	ZYC自力式壓差控製閥
產品型號	ZYC
公稱通徑	DN20-DN500mm
壓力範圍	1.6-2.5MPa
閥體材質	鑄鐵 、球墨鑄鐵 、鑄鋼、不鏽鋼

產品介紹：

ZYC自力式壓差控製閥是用開閉式水循環係統(如熱水供暖係統、空調冷凍水係統等)的一種自力式調節閥,它的作用是被控環路出現外擾(網路的壓力波動)和內擾(內部阻力的改變)時,使被控環路的壓差保持恒定,適用於供暖方式采用雙管係統的壓差控製,保證係統穩定,降低噪音,平衡阻力,消防熱網和水力失調。無論是網路壓力出現波動,還是被控環路的阻力發生變化,ZYC型自力式壓差控製閥均可維持施加與被控環路的壓差恒定。

工作原理與分析：

自力式壓差控製閥亦稱動態差壓調節閥、動態差壓平衡閥，差壓控製器，定壓差閥。它的結構是由閥體
、雙節流閥座
、閥瓣
、感壓膜、彈簧及壓差調節裝置等組成，如下圖所示：

自力式壓差控製閥結構示意圖

P1為外網熱力入口裝置處供水管的壓力；△P為被控係統的差；P2為通過被控係統後
，閥前的壓力；△P＇為壓差閥工作壓差；P3為熱力入口裝置出口處回水管壓力。

工作原理：

1、當供水壓力P1 增大或減少時
，信號由導壓管供入感壓膜上腔，帶動閥瓣上移或下移，使閥口的流通麵減少或增大
，△P＇= P2-P3 亦增大或減少，直至△P= P1-P2 保證原值恒定。

2、當回水壓力P3 增大或減少的瞬間，由閥口流經出水口的流速降低或增高膜下壓力P2 也在這個瞬間增高或降低，直至感壓膜的受力重新平衡，P2 恢複原值
，△P= P1-P2 保持壓差不變。

3
、當被控係統阻力減小或增大時
，P2 減小或增大，帶動閥上移或下移，閥口的流通麵積增大或減小
，引起P2 減小或增大，△P= P1-P3 亦隨之減小或增大，直至△P= P1-P2 保持原值恒定。

從工作示意圖中看出，△P= P1-P2 （1），△P＇= P2-P3 （2）兩式相加即得△P+△P＇= P1-P3
，由式3可以看出壓差閥的控製壓差與工作壓差之和等於熱力入口裝置的供水管與熱力入口裝置出口處回水管之間的壓差。

工作原理分析：

（1）孔板流量計—導閥—主zhu閥fa原yuan理li。主zhu閥fa前qian設she置zhi一yi個ge流liu量liang孔kong板ban，導dao閥fa感gan測ce，比bi較jiao孔kong板ban前qian後hou壓ya力li差cha
，如ru壓ya力li差cha大da於yu設she定ding壓ya差cha
，意yi味wei著zhe流liu量liang超chao過guo設she定ding流liu量liang，導dao致zhi控kong製zhi主zhu閥fa做zuo關guan閥fa動dong作zuo。如ru感gan測ce壓ya差cha小xiao於yu設she定ding壓ya差cha。則ze意yi味wei著zhe流liu量liang小xiao於yu設she定ding流liu量liang，導dao閥fa控kong製zhi主zhu閥fa開kai閥fa動dong作zuo。導dao閥fa上shang的de設she定ding壓ya差cha可ke調tiao
，調tiao大da調tiao小xiao設she定ding壓ya差cha，可ke以yi調tiao大da調tiao小xiao流liu量liang。

由於孔板流量計的流量壓差對應關係受到前流態影響極重。如果要求流量精度達到10%的話，則必須保證閥前10dyishangdezhiguanduan
，erzheyidianzaishijigongchengzhonghennanbaozhang。lingwaizhezhongfachuchanghoudeliuliangketiaofanweixiao，zaibaochiliuliangjingdudeqiantixia，liuliangketiaobibuhuichaoguo2：1

（2）根據流體力學的原理：Kv.√△P=Q。Q是一個常數、自由彈簧和感壓膜構成閥門開關動力係統△P/S=￡L。△P—閥門工作壓差， Kv—流量係數， S—感壓膜工作麵積，

￡—彈簧的胡克係數
，L—閥的行程。

由此可知閥門的每一個行程位置決定於△P值的大小，如果閥行程的Kv與√△P成反比。則Q=Kv.√△P是恒定值。這一原理的閥最終做成流量不可調的流量限製器。

（3）手動調節閥與自力式壓差控製閥的組合，這是國產的自力式流量控製閥最廣泛采用的，手動閥的每一個開度為之對應一個Kv值，有自力式壓差控製閥控製手動調節閥的壓差不變，則Q= Kv.√△P不變，改變流量時隻需調整手動調節閥的Kv值。

這種閥的流量控製閥精度決定於壓差控製閥控製精度△P=N/SN—彈簧力S—工作麵積

彈簧力在自力式流量控製閥的行程內會有變化即使 H/△L=1/10H—自力式流量控製閥閥塞的最大行程。△L—彈簧的預壓縮量則：△P的變化僅為±5%，流量精度3%。

主要外型尺寸：

DN（mm）	連接方式	L（mm）	H	H1	流量m3/h	適用介質	介質溫度	主要零件材料
15	螺紋	110	72	98	0.2-1	水	0～100℃s	閥體,上蓋和下蓋為鑄造黃銅,閥芯為銅,膜片為尼龍強化橡膠,彈簧為不鏽鋼
20		110	72	98	0.3-1.5
25		115	82	102	0.5-2
32	法蘭	160	91	94	1-4
40		200	147	112	1.5-6
50		215	120	112	2-8
65		220	125	120	3-12
80		275	188	133	5-20
100		290	208	160	10-52
125		310	226	175	15-45
150		350	258	195	30-80
200		430	301	230	40-180
250		520	367	265	100-300
300		635	430	300	150-500
350		670	504	340	200-700

安裝示意圖：
