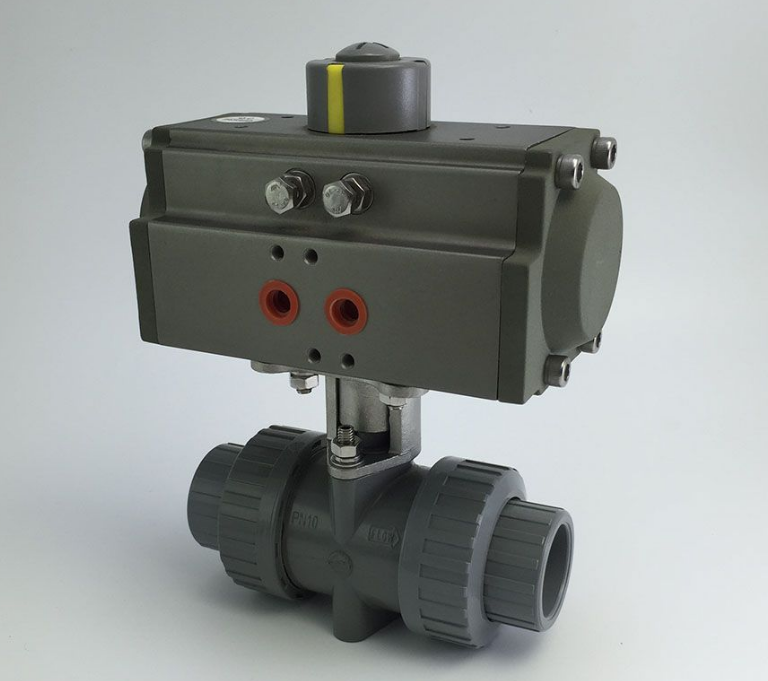

型號：Q661F-10V 更新時間：2020-04-14
特點：CPVC氣動活接球閥壓力都是10公斤，耐溫根據材質不同，耐溫也不同，最高130度，最低-40度，走的介質都是水，油，腐蝕性液體，氣體等
CPVC氣動活接球閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。CPVC氣動活接球閥適用於各種不同的輕重工業工況以及建築管道。塑料球閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | CPVC氣動活接球閥 |
| 產品型號 | Q661F |
| 公稱通徑 | DN15-100 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | （RPP.UPVC,CPVC,PVDF,PPH） |
產品介紹：
CPVC氣動活接球閥采用雙由令承插連接，不須使用特殊工具即可快速裝配，具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。氣動塑料球閥閥體材質衛生無毒、耐腐蝕性強、重量輕、應用範圍廣，例如：純水和生飲水的管路係統、排水和汙水管路係統、鹽水和海水管路係統、酸堿和化學溶液係統等多個行業。
產品特點：
1、氣qi動dong球qiu閥fa采cai用yong雙shuang向xiang雙shuang由you令ling結jie構gou，可ke同tong時shi當dang由you令ling及ji閥fa門men使shi用yong，可ke在zai前qian段duan設she備bei管guan路lu不bu必bi停ting工gong的de狀zhuang態tai下xia，關guan閉bi球qiu閥fa，卸xie下xia由you令ling，進jin行xing後hou段duan工gong程cheng維wei修xiu。
2、氣動球閥閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM "O"環，配合PTFE墊座之使用，能防止多數化學物質之腐蝕。
3、墊座鬆緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
4、氣動球閥阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當於鋼管1/5，銅管的1/6。
5、介質中重離子含量達超純水標準，衛生指標符合國家衛生標準要求。
6、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道係統均有很大的延長。
氣動執行器：
本公司采用新型GTD係列或ATD係列氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪傳動，安全可靠；大口徑閥門采用AW型係列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍，確保與閥門的同步精度。
技術參數和性能
氣動活接球閥的現實作用 氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。
氣動球閥和旋塞閥是同屬一個類型的閥門，隻有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動活接球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力係數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
7． 適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8. 因為氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有汙染，同時具有較高的安全性。
9.相對於手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。）
氣動塑料球閥已廣泛應用於石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。
CPVC氣動活接球閥規格參數
|
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
|
公稱通徑 |
15～100mm |
|
公稱壓力 |
1.0～1.6Mpa |
|
適用溫度 |
0～+60℃ |
|
連接方式 |
法蘭、螺紋、由令 |
|
閥結構 |
一體、三通L、三通T |
|
閥體材質 |
CPVC |
|
閥芯材質 |
CPVC |
|
密封材質 |
PTFE |
|
適用介質 |
水，油，腐蝕性液體，氣體 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
CPVC氣動活接球閥外形尺寸
|
通徑(mm) |
英寸″ |
尺寸（mm） |
|||||||
|
L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
|
20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
|
25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
|
32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
|
40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
|
50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
|
65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
|
80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
|
100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
塑料原材料名稱及適用溫度
UPVC 硬聚氯乙烯 溫度-10 °C~70 °C
CPVC 氯化聚氯乙烯 溫度-40 °C~95 °C
RPP 增強聚丙稀 溫度-20 °C~90 °C
PVDF 聚偏二氟乙烯 溫度40 °C~140 °C
