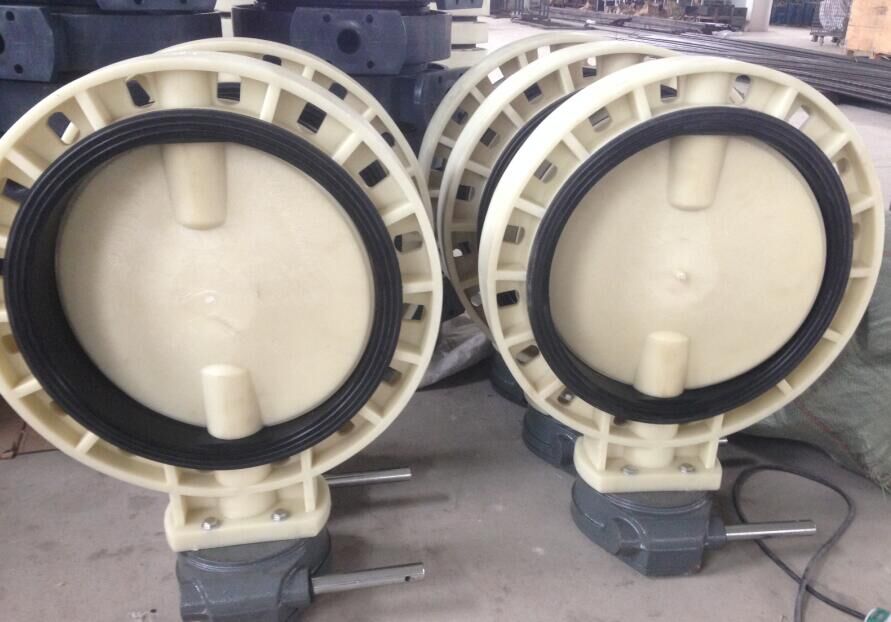

型號：D971X/F 更新時間：2020-07-28
特點：ABS電動蝶閥壓力都是10公斤，可以和16公斤法蘭片連接，口徑越大，壓力越小，耐溫根據材質不同，耐溫也不同，最高130度，最低-40度，走的介質都是水，油，腐蝕性液體，氣體等，操作方式有手動，渦輪，氣動，電動
ABS電動蝶閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。ABS電動蝶閥適用於各種不同的輕重工業工況以及建築管道。塑料蝶閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | ABS電動蝶閥 |
| 產品型號 | D971X/F |
| 公稱通徑 | DN50-500 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | （ABS.RPP.UPVC,CPVC,PVDF,PPH） |
技術參數和性能
| 電動執行器技術參數 | D971X電動塑料蝶閥閥體參數 | ||
| 電源 | AC220V、DC24V、AC24V、DC220V、AC110V、AC380V | 公稱通徑 | DN50～DN400 |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.0MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 碳素鋼、304/316/316L不鏽鋼 |
| 動作範圍 | 0～90°±5° | 閥體材質 | RPP.UPVC,CPVC,PVDF,PPH |
| 動作時間 | 15秒/30秒/60秒 | 閥板材質 | RPP.UPVC,CPVC,PVDF,PPH |
| 環境溫度 | -40°～130° | 閥座密封 | EPDM、NBR、FPM |
| 手動操作 | 附帶手柄操作 | 結構形式 | A型 |
| 限 位 | 電氣、機械二重限位 | 溫度 | EPDM≤80℃、NBR≤68℃、FPM≤130℃ |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | 適用介質 | 水、塑料兼容的食品工業化學溶劑 |
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特點 | 重量輕、耐腐蝕、衛生、流阻小 |
外形尺寸
| 公稱通徑DN | A | B | C | D | E | 額定功率 | 額定電流 |
| DN50 | 155 | 268 | 80 | 104 | 43 | 15W | 0.2A |
| DN65 | 155 | 278 | 86 | 104 | 47.5 | 15W | 0.2A |
| DN80 | 155 | 280 | 97 | 104 | 47.5 | 15W | 0.2A |
| DN100 | 208 | 310 | 112 | 115 | 57.2 | 25W | 0.5A |
| DN125 | 208 | 340 | 125 | 115 | 66 | 25W | 0.5A |
| DN150 | 208 | 353 | 140 | 115 | 74 | 25W | 0.5A |
| DN200 | 256 | 407 | 184 | 127 | 87.5 | 50W | 0.8A |
| DN250 | 256 | 435 | 220 | 127 | 110 | 50W | 0.8A |
| DN300 | 256 | 492 | 256 | 127 | 129 | 90W | 1.0A |
訂貨說明
1、電源電壓：AC220V、DC24V、AC24V、DC220V、AC110V、AC380V
2、介質類型、溫度、壓力
3、控製類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項:
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時 好給電動執行器外加防護蓋子，防止老化。
4：開蓋後應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
塑料原材料名稱及適用溫度：
