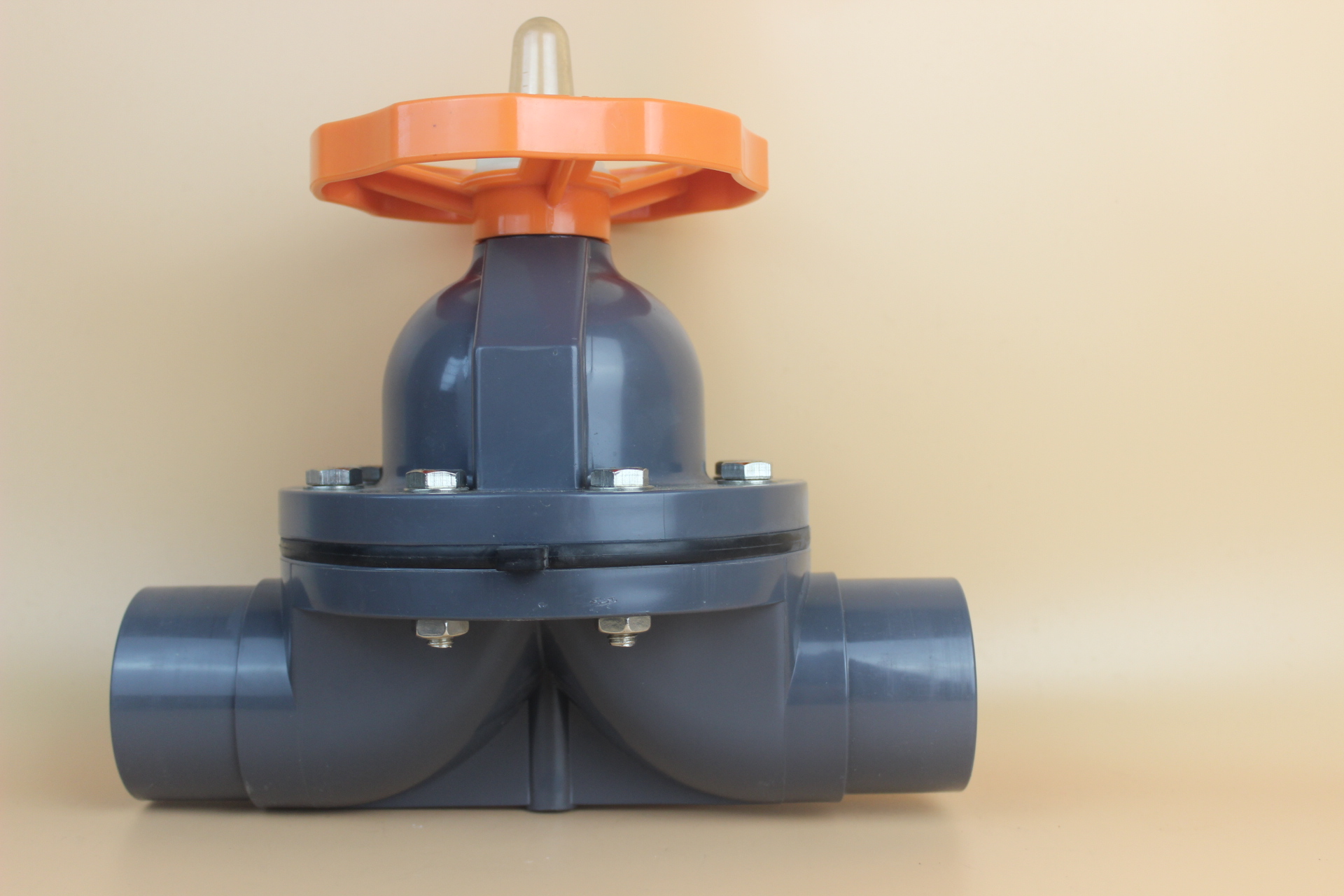

型號：G61X 更新時間：2020-06-19
特點：UPVC承插隔膜閥壓力都是10公斤，可以和16公斤法蘭片連接，耐溫最低-10度，最高65度，可抗一般的酸性，堿性，氧化性溶液，但卻會被芳香劑.碳化氫.酮.酯類等化學物質腐蝕
UPVC承插隔膜閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。UPVC承插隔膜閥適用於各種不同的輕重工業工況以及建築管道。塑料隔膜閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | UPVC承插隔膜閥 |
| 產品型號 | G61X-10U |
| 公稱通徑 | DN15-100 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | （RPP.UPVC,CPVC,PVDF,PPH） |
UPVC承插隔膜閥結構特點：
1.適用於腐蝕介質的輸送及截流、流量的調節，溫度-10~+65度
2.過流部件采用UPVC注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不鏽鋼閥門。
3.密封件膜片采用EPDM製造，耐折次數≥1200次。
4.采用螺杆升降結構，啟閉力矩大，平穩性好。
使用範圍： 適用於帶腐蝕性介質的輸送過程的截流。
UPVC承插隔膜閥的安裝與使用：
1.兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2.順時針方向旋手柄為關閉，反之開啟。
3.根據指示器位置可判斷開啟程度。
UPVC承插隔膜閥的特點如下：
最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位於隔膜上方的閥杆、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏
1、采用橡膠或塑料等軟質密封製作的隔膜，密封性較好。由於隔膜為易損件，應視介質特性而定期更換。
2、受隔膜材料限製，隔膜閥適用於低壓和溫度相對不高的場合。
3、塑料抗腐蝕隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往複式三種。
4.一般不宜用於溫度高於65度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用
零件材質表：
|
NO |
名稱 |
材質 |
|
1 |
螺柱 |
鋼 |
|
2 |
指示器 |
鋼 |
|
3 |
限位罩 |
AS |
|
4 |
卡簧 |
鋼 |
|
5 |
手輪 |
ABS |
|
6 |
壓緊螺母 |
鋼 |
|
7 |
襯環 |
PP |
|
8 |
閥杆螺母 |
鋼 |
|
9 |
閥杆 |
鋼 |
|
10 |
閥蓋 |
UPVC |
|
11 |
軸承 |
單向推力球軸承 |
|
12 |
螺母 |
鋼 |
|
13 |
螺柱 |
鋼 |
|
14 |
閥體 |
UPVC |
|
15 |
墊膜 |
EPDM |
|
16 |
隔膜片 |
EPDM |
|
17 |
銷 |
鋼 |
|
18 |
閥瓣 |
鑄鐵,玻璃鋼 |
1.第1、8、9項材質如用SUS-304或SUS-316為特殊規格

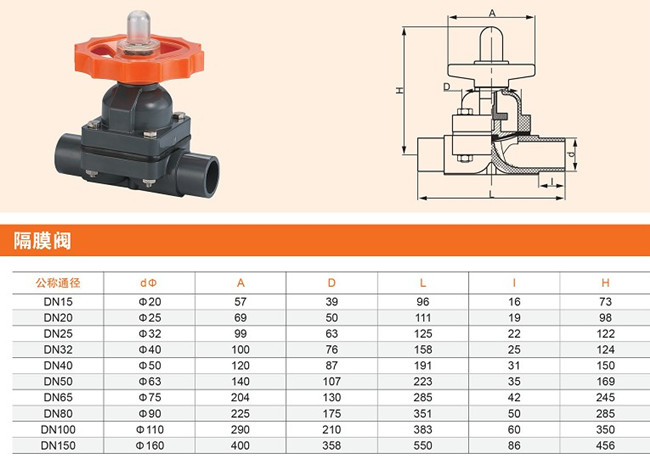

UPVC承插隔膜閥尺寸圖
塑料原材料名稱及適用溫度
UPVC 硬聚氯乙烯 溫度-10 °C~70 °C
CPVC 氯化聚氯乙烯 溫度-40 °C~95 °C
RPP 增強聚丙稀 溫度-20 °C~90 °C
PVDF 聚偏二氟乙烯 溫度40 °C~140 °C
