型號：CC 更新時間：2020-06-04

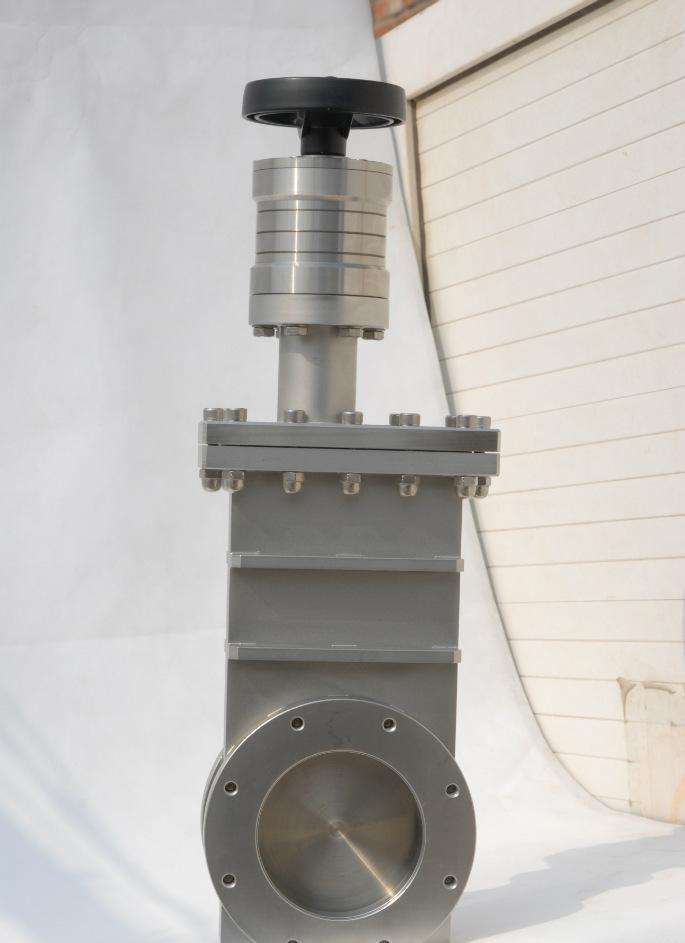

特點：CC型手動超高真空插板閥是以手柄帶動閥板作上下運動使閥板開啟或關閉。閥門用於接通或切斷真空管路中的氣流。
CCchaogaozhenkongchabanfayoubengongsijingxinshengchandeyikuanzhenkongfa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。超高真空插板閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | CC超高真空插板閥 |
| 產品型號 | CC |
| 公稱通徑 | DN50-320 |
| 壓力範圍 | 1.3×10-7Pa～6×105Pa |
| 閥體材質 | 不鏽鋼（304L/R、316L/R） |
產品介紹
CCxingshoudongchaogaozhenkongchabanfashiyishoubingdaidongfabanzuoshangxiayundongshifabankaiqihuoguanbi。famenyongyujietonghuoqieduanzhenkongguanluzhongdeqiliu。shiyongjiezhiweichunjingkongqihefeifushixingqiti。
CC超高真空插板閥主要技術性能
|
適用範圍： |
105～1.3×10-7Pa |
|
閥門漏率： |
≤1.3×10-7Pa.L/S. |
|
適用溫度： |
-30～+150℃ |
|
閥門開啟時閥板兩側的壓差： |
≤2.7×103Pa. |
CC超高真空插板閥主要零件材料
閥體、閥板：不鏽鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。
CC超高真空插板閥外形及連接尺寸(mm)
|
Model |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法蘭標準 |
|
CC-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
124 |
8-M8 |
GB6071 |
|
CC-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
124 |
8-M8 |
|
|
CC-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
124 |
16-M8 |
|
|
CC-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
124 |
16-M8 |
|
|
CC-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
150 |
20-M8 |
|
|
CC-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
150 |
24-M8 |
|
|
CC-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
550 |
298 |
200 |
24-M10 |
JB5278 |
|
CC-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
298 |
200 |
32-M10 |
|
|
CC-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
298 |
200 |
36-M10 |
JB5278 |
