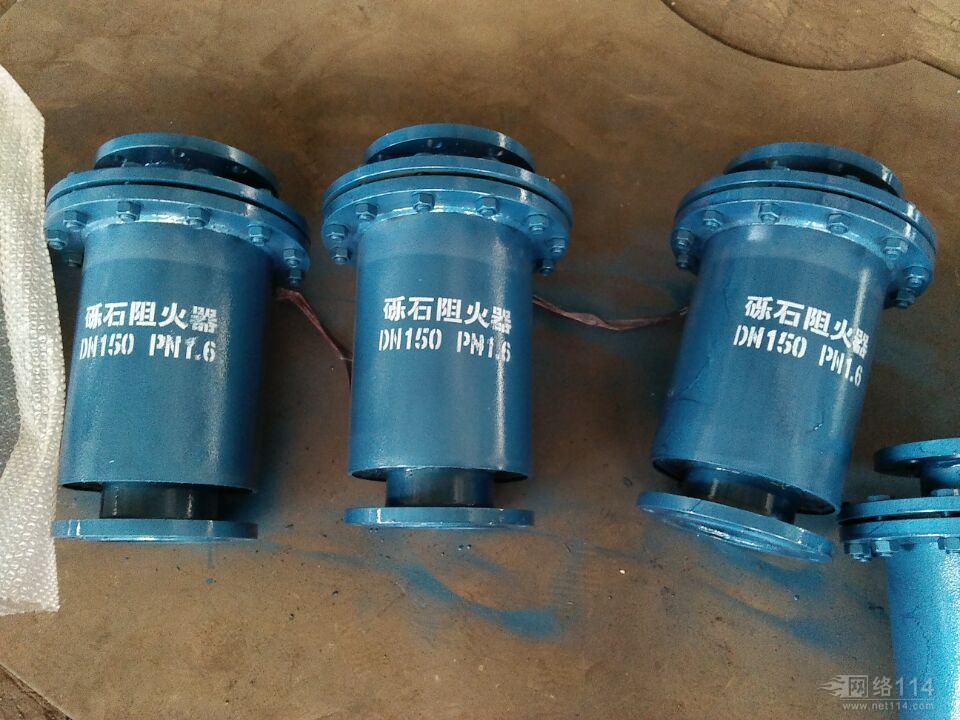

型號：HGS07203 更新時間：2020-09-09
特點：礫石管道阻火器結構合理、重量輕，耐腐蝕，易檢修，安裝方便，阻火器芯子采用礫石網及礫石丸，耐腐蝕，易於清潔，性能、防爆性能合格，連續13次阻爆性能試驗，每次都能阻火，耐燒性能合格，能防毒、防腐。
ZHQ-1lishiguandaozuhuoqiyoubengongsijingxinshengchandeyikuanzuhuoqi，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。礫石管道阻火器適用於各種不同的輕重工業工況以及建築管道。阻火器廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZHQ-1、ZHQ-S礫石管道阻火器 |
| 產品型號 | ZHQ-1、ZHQ-S |
| 公稱通徑 | DN15-DN250mm |
| 壓力範圍 | 1.6-2.5MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹：
礫石管道阻火器結構合理、重量輕，耐腐蝕，易檢修，安裝方便，阻火器芯子采用礫石網及礫石丸，耐腐蝕，易於清潔，性能、防爆性能合格，連續13次阻爆性能試驗，每次都能阻火，耐燒性能合格，能防毒、防腐。礫石管道阻火器
性能參數：
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不鏽鋼材料, 耐腐蝕易於清洗。
4、阻爆性能：ⅡB級。
結構特點：
1、結構合理、重量輕、耐腐蝕。
2、易檢修、安裝方便。
3、阻火器芯子采用礫石材料，耐腐蝕，易於清洗。
技術參數表：
|
型 號 |
ZHQ-1、ZHQ-S |
防爆等級 |
BS 5501:ⅡA ⅡB ⅡC |
|
規 格 |
DN15～600；GB81～59；PN0.6～2.5；FF；RF |
設計製造檢測標準 |
GB5908-86 SY7511-87 |
|
殼體材質 |
L2、A3、304、304L、316、316L |
密封墊片 |
丁晴橡膠聚四氟乙烯金屬墊片 |
|
阻火芯件材質 |
礫石 |
環境溫度 |
CS:-30℃～+350℃；SS:-80℃～+480℃ |
|
法蘭標準 |
HG GB SH HGJ JB ANSI JIS |
連接方式 |
法蘭連接 對焊連接 螺紋連接 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
外表 |
CS:Paint SS:No Paint |
主要外形及連接尺寸表：
|
公稱直徑 DN(mm) |
結構尺寸 |
|
|
H |
h |
|
|
15 |
320 |
180 |
|
20 |
320 |
185 |
|
25 |
320 |
240 |
|
32 |
320 |
240 |
|
40 |
405 |
285 |
|
50 |
405 |
285 |
|
65 |
453 |
316 |
|
80 |
487 |
350 |
|
100 |
501 |
380 |
|
125 |
555 |
415 |
|
150 |
620 |
440 |
|
200 |
695 |
510 |
|
250 |
750 |
530 |
