型號：PZ73TC 更新時間：2020-04-01
特點：本閥適用於發電廠幹灰係統、倉泵出料輸送，也可適用於礦山、造紙、化工等各類有磨損的幹粉塵、水、蒸汽等介質在管道上作啟閉之用。公稱壓力1.0MPa，適用溫度≤250℃。
PZ73TCtaocidaoxingzhafayoubengongsijingxinshengchandeyikuantaocifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。陶瓷刀型閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

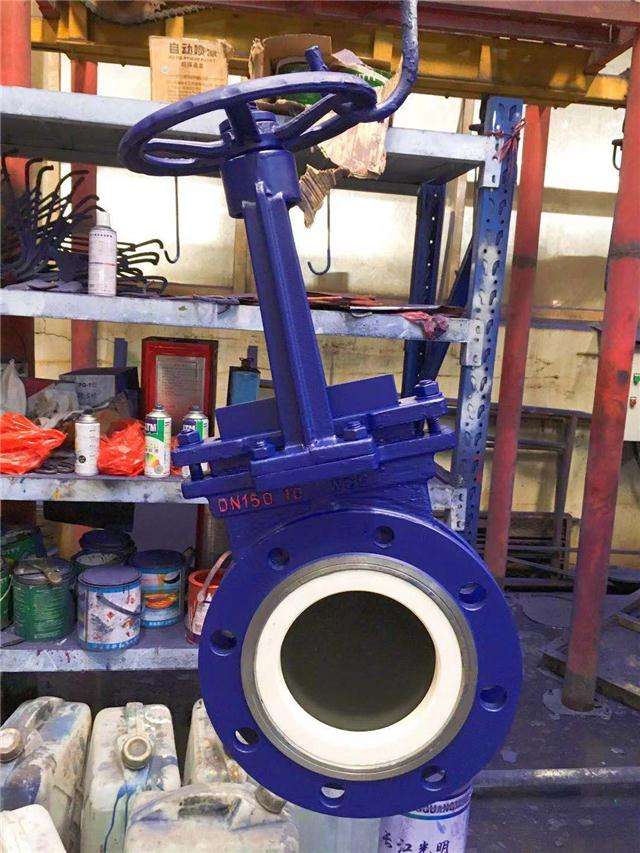

| 產品名稱 | PZ73TC陶瓷刀型閘閥 |
| 產品型號 | PZ73TC |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.6MPa-32.0MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
一、手動陶瓷刀閘閥閥簡介
手動陶瓷刀閘閥主要適用於火電廠幹灰係統灰、渣的調節流量及啟閉之用，也適用於礦 山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質的啟閉。本閥門具有密封性能好，耐高溫，耐壓強度高，啟閉靈活，卡灰及積灰現象少，使用壽命長等優點。
1、動陶瓷刀閘閥產品主體采用鑄鋼、304不鏽鋼、石墨密封圈組合而成。
2、適用溫度≤400℃。
3執行機構公稱壓力0.4-0.6MPa，閥門公稱壓力1.0MPa。
4、也可根據用戶要求定製。
二、手動陶瓷刀閘閥特點
1、密封麵材料：結構陶瓷或超硬表麵合金材料二種。
2、適用於煤渣，灰渣等氣、固混合介質，閘板、閥座和流道部位采用了結構陶瓷材料製造，耐磨損，長壽命。
3、密封性能優越，並可進行密封麵修複。
4、進口閥座可作刮灰板，即使在落灰情況下也關閉自如。
5、閥體腔體結構徹底避免了卡阻、積灰的問題。
6、驅動方式：手動、氣動和電動等。
其工藝性,閘閥彌補密封麵角度在加工過程中產生的偏差,閘閥板叫做彈性閘板。
三、手動陶瓷刀閘閥適用工況
本閥適用於發電廠幹灰係統、倉泵出料輸送，也可適用於礦山、造紙、化工等各類有磨損的幹粉塵、水、蒸汽等介質在管道上作啟閉之用。公稱壓力1.0MPa，適用溫度≤250℃。
本閥參照Armstrong閥門技術，關閉後任何方向全部密封。閥體閥蓋采用WCB鑄鋼件及無縫鋼管焊接。閥板與閥蓋間密合麵采用熱噴塗硬質耐磨材料，表麵光滑。填料采用碳素纖維盤根，或V型密封件。
本閥密封性能好，耐磨性強，啟動負荷小，卡灰及積灰現象少，使用壽命長
四、手動陶瓷刀閘閥規格尺寸：
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
|
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
|
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
|
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
