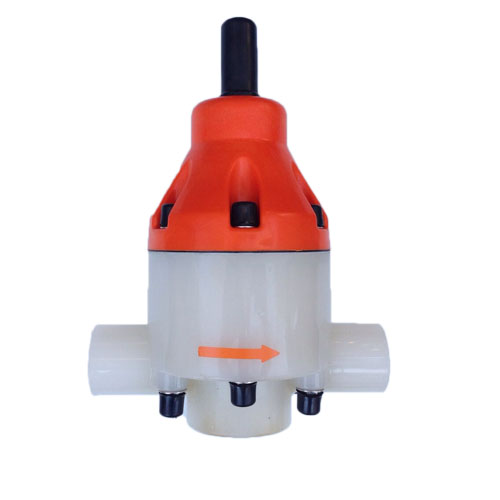

型號：A61F 更新時間：2020-06-12
特點：聚四氟(PTFE)安全背壓閥和脈衝阻尼器配合使用減少水錘對係統的損壞，保持泵的出水口到背壓閥有一定的恒壓，保持係統流速均恒。
聚四氟(PTFE)安全背壓閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。聚四氟(PTFE)安全背壓閥適用於各種不同的輕重工業工況以及建築管道。安全閥/背壓閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 聚四氟(PTFE)安全背壓閥 |
| 產品型號 | AY61F/BY61F |
| 公稱通徑 | DN15-65 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | （RPP.UPVC,CPVC,PVDF,PPH） |
一、聚四氟(PTFE)安全背壓閥概述：
聚四氟背壓閥介紹：
anzhuangyujiliangbengdezhengyapaifangguanlushang，fangzhihongxixianxiangdefasheng，xiaochuyouyutoujiadianyalibodongzaochengdetoujialiangbianhua，zaixianchangquxiatiaozhengluosishangdebaohumao，xuanzhuantiaozhengluosi，jiezhuguanluzhongdeyalibiaoketiaozhisuoxuyali，ketongguotiaojieluosizai0-0.6Mpa範圍內設置背壓。和脈衝阻尼器配合使用減少水錘對係統的損壞，保持泵的出水口到背壓閥有一定的恒壓，保持係統流速均恒。
聚四氟背壓閥設定背壓範圍：0.03-0.6Mpa.
聚四氟安全閥介紹：
隔膜、閥芯由內部彈簧壓緊頂住閥座，當係統管路內壓力超過預設定的壓力時，隔膜、閥芯被頂起，介質泄出至回流管及容器，在現場可通過調節螺絲借助管路中的壓力表在0-1.0Mpa範圍內設置壓力，泄放壓力一般設置高於係統壓力0.1-0.2Mpa,anquanfatiaoyabuyunxuchaoguojiliangbengdezuiyali，anzhuangyibanjinliangkaojinbengdechukouchu，bengyuanquanfazhijianbuyingyourenhefamen。baohubengdeanquanhexitongdezhengchangyunxing。
聚四氟安全閥工作壓力1.0Mpa,
聚四氟安全閥設置範圍：0.03-1.0Mpa

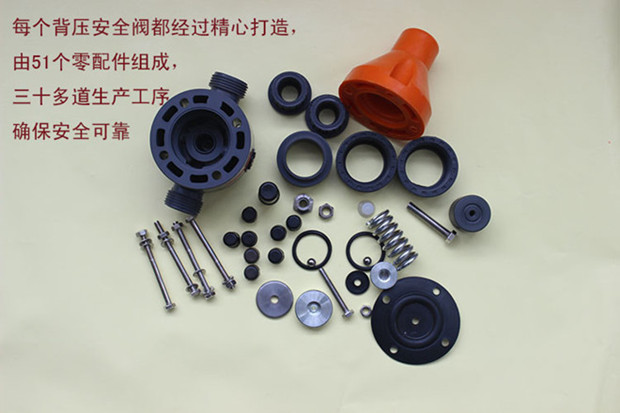

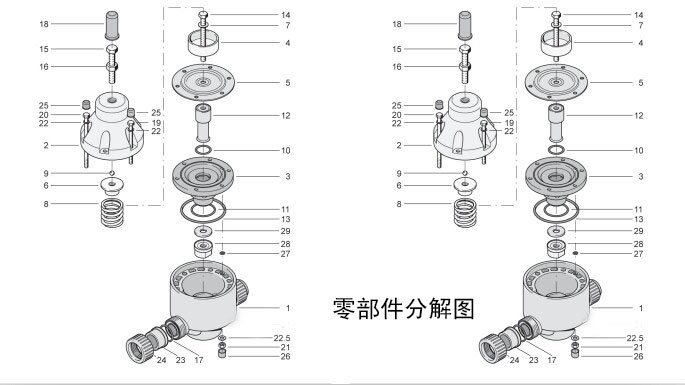

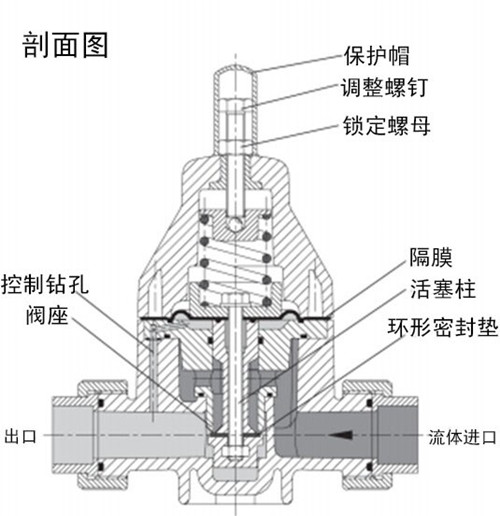

二、聚四氟(PTFE)安全背壓閥內部結構圖以及分解圖

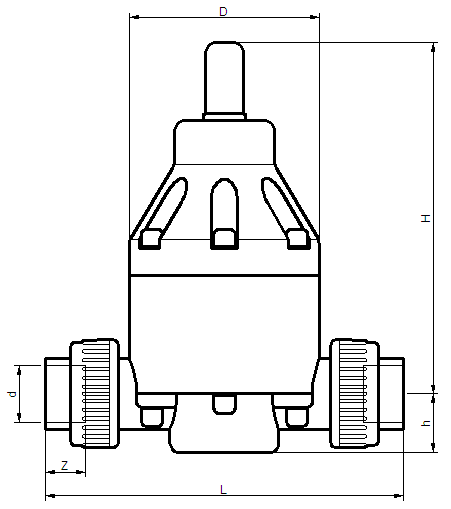

三、聚四氟安全背壓閥尺寸表：
|
規格 |
L |
H |
D |
d |
z |
h |
|
DN15 |
175 |
181 |
82 |
20 |
22 |
27 |
|
DN20 |
174 |
181 |
82 |
25 |
19 |
29 |
|
DN25 |
202 |
198 |
107 |
32 |
21 |
33 |
|
DN32 |
251 |
198 |
107 |
40 |
31 |
35 |
|
DN40 |
285 |
260 |
155 |
50 |
31 |
60 |
|
DN50 |
355 |
260 |
155 |
63 |
39 |
60 |
|
DN65 |
376 |
260 |
155 |
75 |
41 |
65 |
四、PVDF安全閥/背壓閥配件展示圖：
(UPVC,CPVC,PVDF)塑料安全閥
型號:AY61F
時間:2020-06-12
(UPVC,CPVC,PVDF)塑料背壓閥
型號:BY61F/BY41F
時間:2020-06-12
不鏽鋼安全閥/背壓閥
型號:AY41F/BY41F
時間:2020-06-12
