型號：G46J 更新時間：2020-06-16
特點：無

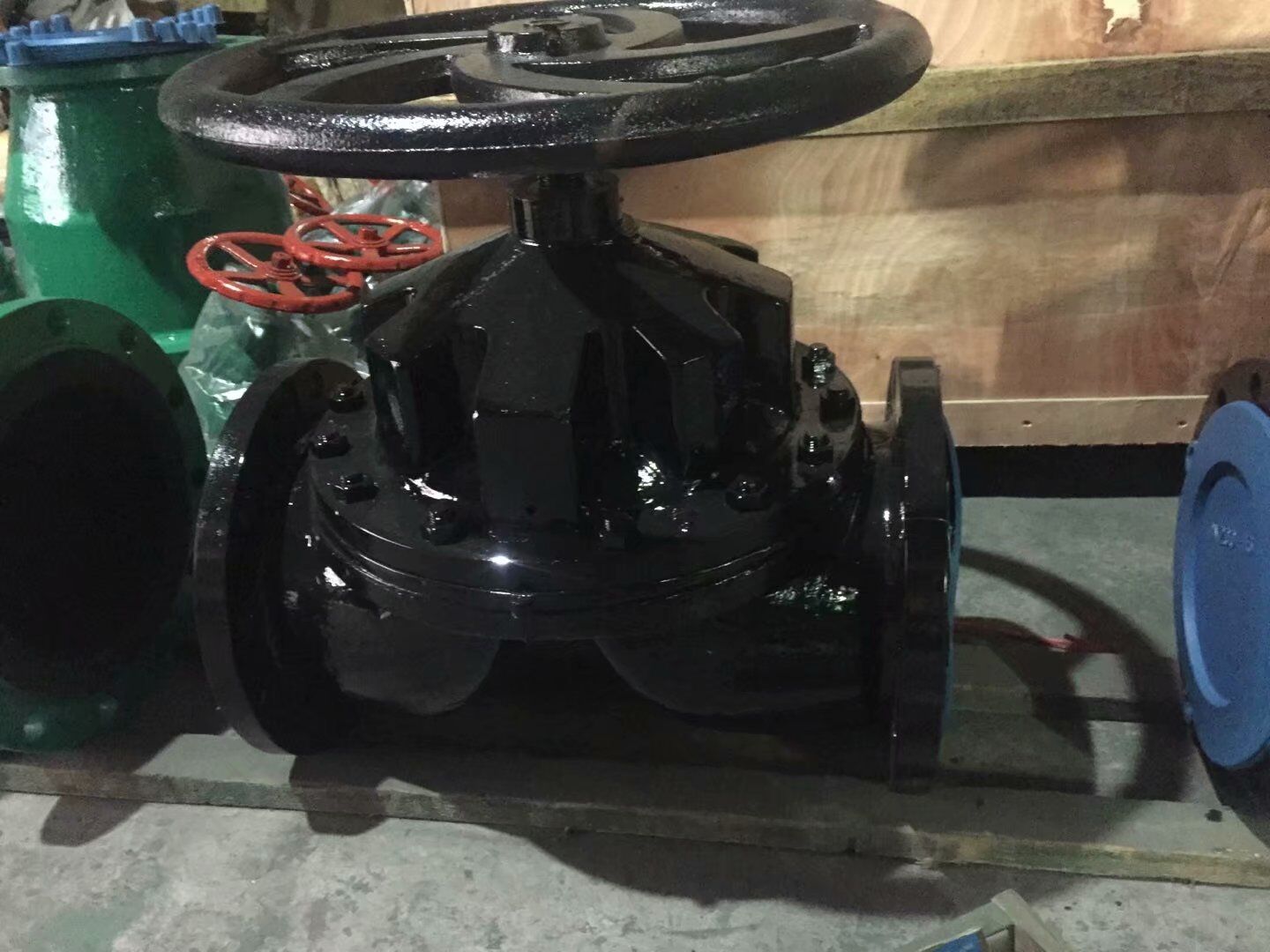

直通式襯膠隔膜閥是一種特殊形式的截斷閥，出現於20世紀20年代。它的啟閉件是一塊用軟質材料製成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
直通式襯膠隔膜閥技術規範
|
設計規範 |
結構長度 |
連接法蘭 |
試驗與檢驗
|
產品標識 |
供貨規範 |
|
GB/T 12239 |
GB/T 12221/BS5156 |
JB/T78 BS4504 |
GB/T 13927 |
BS 12220 |
JB/T 7928 |
直通式襯膠隔膜閥主要零部件材料
|
序號
|
零件名稱
|
灰鑄鐵 |
鑄鋼 |
不鏽耐酸鑄鋼 |
超低碳不鏽耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
PL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣/閥杆 |
HT250 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯裏/閥座 |
天然膠(Natural rubber)、丁基膠(Isobutylene-isoprene rubber)、PTFE(F4)、FEP(F46) |
|||||
|
4 |
隔膜 |
橡膠、氟塑料 Rubber, fluoro plastic |
|||||
|
5 |
手輪 |
HT250 |
|||||

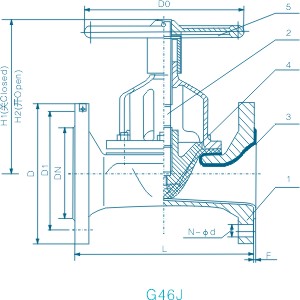

直通式襯膠隔膜閥主要尺寸及重量
|
公稱壓力 |
工作壓力 |
通徑 |
L |
D |
D1 |
N-φd |
F |
H1 |
H2 |
D0 |
重量 |
||
|
mm |
inch |
||||||||||||
|
0.6 |
0.6 |
20 |
3/4 |
117 |
105 |
75 |
4-14 |
2 |
150 |
150 |
120 |
|
|
|
25 |
1 |
127 |
115 |
85 |
4-14 |
2 |
150 |
150 |
120 |
3.5 |
|||
|
32 |
11/4 |
146 |
140 |
100 |
4-18 |
2 |
152 |
152 |
120 |
5 |
|||
|
40 |
11/2 |
159 |
150 |
110 |
4-18 |
2 |
152 |
152 |
120 |
6 |
|||
|
50 |
2 |
190 |
165 |
125 |
4-18 |
2 |
163 |
163 |
230 |
8.5 |
|||
|
65 |
21/2 |
216 |
185 |
145 |
4-18 |
2 |
205 |
205 |
230 |
16 |
|||
|
80 |
3 |
254 |
200 |
160 |
8-18 |
2 |
220 |
220 |
280 |
22 |
|||
|
100 |
4 |
305 |
220 |
180 |
8-18 |
3 |
262 |
262 |
280 |
32 |
|||
|
0.6 |
125 |
5 |
356 |
250 |
210 |
8-18 |
3 |
290 |
290 |
368 |
43.5 |
||
|
150 |
6 |
406 |
285 |
240 |
8-22 |
3 |
368 |
368 |
483 |
65 |
|||
|
200 |
8 |
521 |
340 |
295 |
8-22 |
3 |
410 |
410 |
483 |
112.5 |
|||
|
0.4 |
250 |
10 |
635 |
395 |
350 |
12-22 |
5 |
479 |
479 |
560 |
192.5 |
||
|
300 |
12 |
749 |
445 |
400 |
12-22 |
5 |
550 |
550 |
560 |
296 |
|||
|
350 |
14 |
787 |
505 |
460 |
16-22 |
5 |
550 |
550 |
640 |
3.5 |
|||
|
.025 |
400 |
16 |
914 |
565 |
515 |
16-26 |
5 |
|
|
120 |
|
||
