型號：H40F46 更新時間：2020-07-13
特點：H40F係列FEP(F46)、PCTFE(F3) 浮球式襯氟止回閥適應於立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑。
浮球式襯氟止回閥產品的詳細資料：
產品型號：H40F46

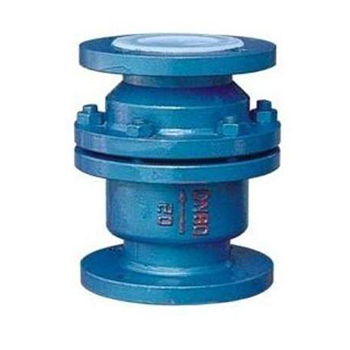

產品名稱： 浮球式襯氟止回閥
產品特點：止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯裏新型止回閥,襯裏止回閥,新型止回閥。
H40F 係列FEP(F46)、PCTFE(F3) 浮球式襯氟止回閥適應於立式管道的安裝，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑。
浮球式襯氟止回閥設計規範：
遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與製造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H40F3 H40F46
浮球式襯氟止回閥主要零部件材料表：
|
遵循規範 |
DTANDARD |
|
設計與製造 |
GB商12224 |
|
結構長度 |
Q/DFL-03-99（企業標準） |
|
法蘭尺寸 |
JB78/JB79（GB HG Sh） |
|
壓力試驗 |
GB/T 13927 |
|
標誌 |
GB 12220 |
|
供貨 |
GB/T 12252 |
浮球式襯氟止回閥主要連接尺寸及重量：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
|
PN0.6（MPa） |
|||||||||||
|
25 |
1 |
152 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
135 |
6 |
|
|
40 |
1 1/2 |
178 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
170 |
10 |
|
|
50 |
2 |
178 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
190 |
14 |
|
|
65 |
2 1/2 |
190 |
160 |
130 |
100 |
3 |
16 |
4-Φ14 |
210 |
18 |
|
|
80 |
3 |
203 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
235 |
21 |
|
|
100 |
4 |
267 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
300 |
40 |
|
|
150 |
6 |
394 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
440 |
90 |
|
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
B |
W（kg） |
|
PN1.0（MPa） |
||||||||||
|
25 |
1 |
152 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
135 |
6.8 |
|
40 |
1 1/2 |
178 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
170 |
11.5 |
|
50 |
2 |
178 |
160 |
125 |
100 |
3 |
20 |
4-Φ8 |
190 |
15 |
|
65 |
2 1/2 |
190 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
210 |
20 |
|
80 |
3 |
203 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
235 |
23 |
|
100 |
4 |
267 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
300 |
44 |
|
150 |
6 |
394 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
440 |
95 |
