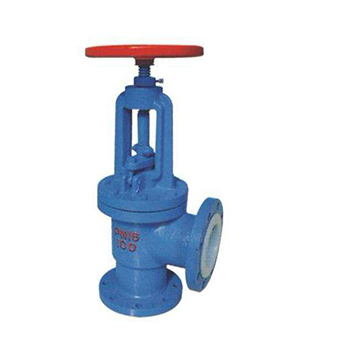

型號：J45F46 更新時間：2017-10-25
特點：直角式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路係統做截斷介質用。
J45F46直角式襯氟截止閥概述
J45F46直角式襯氟截止閥是指關閉件（閥瓣）由閥杆帶動並沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
截止閥基本結構:
1、氟塑料襯裏J45F46型直角式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路係統做截斷介質用，但需要強調的是氟塑料襯裏的截閥嚴禁用做流量調節，以免節流口處產生高速介質流衝蝕破壞密封麵。
2、閥瓣與閥杆設計為一體結構，用以防止由管路壓力波動造成內件衝出閥體的可能有性，結構緊湊，使用安全。
J45F46直角式襯氟截止閥設計特點
1、氟塑料全襯裏J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化hua工gong等deng管guan路lu係xi統tong中zhong做zuo截jie斷duan介jie質zhi用yong，但dan需xu要yao強qiang調tiao的de是shi氟fu塑su料liao襯chen裏li的de截jie止zhi閥fa嚴yan禁jin用yong做zuo流liu量liang調tiao節jie，以yi免mian節jie流liu口kou處chu產chan生sheng的de高gao速su介jie質zhi流liu衝chong蝕shi破po壞huai密mi封feng麵mian。
2、閥瓣與閥杆設計為一體結構，用以防止由於管路壓力波動造成內件衝出閥體的可能性，結構緊湊，使用安全。
3、氟塑料全襯裏截止閥可根據所輸送介質、客戶要求選用內襯裏材質，主要有： 聚四氟乙烯（PTFE，簡稱F4 ） 聚全氟代乙丙烯（FEP，簡稱F46） 可熔性聚四氟乙烯（PFA） 超高分子量聚乙烯（PE）
J45F46直角式襯氟截止閥性能參數
公稱通徑：DN15～350mm
公稱壓力：PN1.0～2.5Mpa
連接形式：法蘭連接
驅動裝置：手動，蝸輪傳動，電動，氣動
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
J45F46直角式襯氟截止閥型號與意義
J45F46-16-DN200
J：截止閥類代號
4：連接型式為法蘭連接
5：結構型式為直通式
F46：過流部分材料為F46（聚全氟乙丙烯）
16：16公斤壓力
DN200：通徑為200MM
J45F46直角式襯氟截止閥主要零部件材料表：
|
號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不鏽鋼 |
超低碳不鏽鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣、閥杆 |
35 |
1Cr13 |
1Cr18NI9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
活節螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
襯裏層/閥座 |
襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） |
|||||
|
5 |
填料 |
PTFE（F4） PTFE（F4） |
|||||
|
6 |
填料壓蓋 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
閥杆螺母 |
ZCuAl10Fe3 ZCuAl10Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
