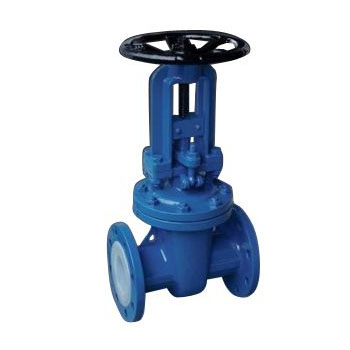

型號：Z41F46 更新時間：2017-10-12
特點：襯氟閘閥關閉時 , 密封麵可以隻依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是采用強製密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封麵的密封性。
襯氟閘閥關閉時 , 密封麵可以隻依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封麵壓向另一側的閥座來保證密封麵的密封，這就是自密封。大部分閘閥是采用強製密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封麵的密封性。
襯氟閘閥的閘板隨閥杆一起作直線運動的，叫升降杆閘閥 ( 亦叫明杆閘閥)。通常在升降杆上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。
開啟閥門時，當閘板提升高度等於閥門通徑的1：1倍(bei)時(shi)，流(liu)體(ti)的(de)通(tong)道(dao)完(wan)全(quan)暢(chang)通(tong)，但(dan)在(zai)運(yun)行(xing)時(shi)，此(ci)位(wei)置(zhi)是(shi)無(wu)法(fa)監(jian)視(shi)的(de)。實(shi)際(ji)使(shi)用(yong)時(shi)，是(shi)以(yi)閥(fa)杆(gan)的(de)頂(ding)點(dian)作(zuo)為(wei)標(biao)誌(zhi)，即(ji)開(kai)不(bu)動(dong)的(de)位(wei)置(zhi)，作(zuo)為(wei)它(ta)的(de)全(quan)開(kai)位(wei)置(zhi)。為(wei)考(kao)慮(lv)溫(wen)度(du)變(bian)化(hua)出(chu)現(xian)鎖(suo)死(si)現(xian)象(xiang) , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程〉來確定。 有的閘閥 , 閥杆螺母設在閘板上，手輪轉動帶動閥杆轉動 , 而使閘板提升 , 這種閥門叫做旋轉杆閘閥或叫暗杆閘閥。
襯氟閘閥特點如下：
1.閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥杆外表麵等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2.密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦係數小，啟閉力矩低；
3.填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4.帶有彈性的閘板，可補償閘板密封麵與閥座密封麵之間楔角偏差，吻合度好，密封效果理想；
5.介質可從兩側任意方向通過閘閥，適用於介質方向可能改變的管路上作用啟閉裝置。
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z41F46-16 |
16 |
1.6 |
≤150 |
腐蝕性介質 |
|
Z41F46-16C |
||||
|
Z41F46-25 |
25 |
2.5 |
|
型號 |
材料 |
||||
|
閥體、閥蓋 |
閘板、閥杆 |
閥杆螺母 |
填料 |
手輪 |
|
|
Z41F46-16 |
灰鑄鐵襯氟塑料 |
碳素鋼襯氟塑料 |
球墨鑄鐵或鋁青銅 |
聚四氟乙烯 |
球墨鑄鐵 |
|
Z41F46-16C |
鑄鋼 |
||||
|
Z41F46-25 |
|||||
主要外形尺寸
Z41F46 型 PN16 襯氟閘閥
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
45 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
70 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
640 |
790 |
400 |
90 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
700 |
910 |
450 |
150 |
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
40 |
240 |
145 |
110 |
85 |
16 |
4×Φ18 |
320 |
370 |
200 |
15 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4×Φ18 |
350 |
405 |
200 |
20 |
|
65 |
270 |
180 |
145 |
120 |
18 |
4×Φ18 |
400 |
470 |
280 |
30 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8×Φ18 |
460 |
560 |
280 |
38 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8×Φ18 |
515 |
625 |
320 |
48 |
|
125 |
325 |
245 |
210 |
185 |
22 |
8×Φ18 |
570 |
690 |
360 |
76 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
640 |
790 |
400 |
100 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12×Φ23 |
700 |
910 |
450 |
165 |
