型號：ZJHP 更新時間：2017-11-09
特點：氣動薄膜單座襯氟調節閥產品特點： 1、耐腐蝕：閥體內腔、閥芯、閥座、閥杆均316不鏽鋼，能耐酸、堿，耐強腐蝕。 2、密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。

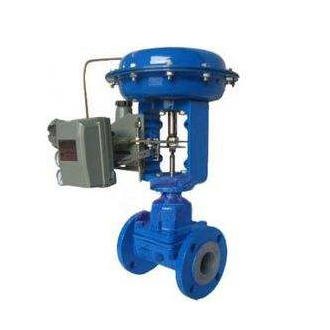

氣動薄膜單座襯氟調節閥概述：
氣動薄膜單座襯氟調節閥是(shi)自(zi)控(kong)儀(yi)表(biao)中(zhong)的(de)執(zhi)行(xing)單(dan)元(yuan)。它(ta)由(you)氣(qi)動(dong)薄(bo)膜(mo)執(zhi)行(xing)機(ji)構(gou)和(he)直(zhi)通(tong)單(dan)座(zuo)襯(chen)氟(fu)塑(su)閥(fa)兩(liang)部(bu)份(fen)組(zu)成(cheng)。由(you)於(yu)該(gai)閥(fa)接(jie)觸(chu)介(jie)質(zhi)的(de)部(bu)位(wei)均(jun)采(cai)用(yong)高(gao)壓(ya)注(zhu)塑(su)工(gong)藝(yi)，襯(chen)有(you)能(neng)耐(nai)腐(fu)蝕(shi)、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用於化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控製。
氣動薄膜單座襯氟調節閥產品特點：
1、耐腐蝕：閥體內腔、閥芯、閥座、閥杆均316不鏽鋼，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小：由於閥芯、閥座是軟密封，故泄漏量低於國家IV級標準。
4、采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。
氣動薄膜單座襯氟調節閥零件材料：
閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10''、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥杆、推杆：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
氣動薄膜單座襯氟調節閥技術參數：
性能指標：（表一）
|
項目 |
性能指標 |
|
基本誤差％ |
≤±8 |
|
回差％ |
≤8 |
|
死區％ |
≤6 |
|
額定流量係數誤差 |
≤±10％（Kv≤5時±15％） |
|
泄漏量 |
≤0.01％閥額定容量 |
技術參數：（表二）
|
公稱通徑DN（mm） |
G3/4'' |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||||||||||||
|
閥座直徑DN（mm） |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||||
|
額定流量係數KV |
0.08 |
1.12 |
0.20 |
.032 |
0.50 |
0.80 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|||||
|
流量特性 |
直線 |
直線\等百分比 |
|||||||||||||||||||||
|
公稱壓力PN（Mpa） |
1.01.6 |
||||||||||||||||||||||
|
配用執行機構 |
型號 |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
||||||||||||||||||
|
有效麵積cm |
200 |
280 |
400 |
630 |
1000 |
||||||||||||||||||
|
工作行程mm |
10 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||||
|
彈簧範圍KPa |
20-10040-200 |
||||||||||||||||||||||
|
作用方式 |
氣關式或氣開式 |
||||||||||||||||||||||
|
工作溫度 |
-30~200℃ |
||||||||||||||||||||||
|
固有可調比R |
30：1 |
||||||||||||||||||||||
調節閥的允許壓差：（見表三）
標biao準zhun組zu配pei的de氣qi動dong單dan座zuo閥fa，其qi氣qi動dong薄bo膜mo執zhi行xing機ji構gou的de輸shu出chu力li是shi一yi定ding的de。為wei實shi現xian理li想xiang的de調tiao節jie和he關guan閉bi，閥fa門men的de壓ya差cha必bi須xu限xian製zhi在zai一yi定ding數shu值zhi內nei，本ben產chan品pin應ying按an表biao3xuanyong。dangyachachaoguoyunxuzhishi，ketiaozhengdanhuangyujinli，peiyongfamendingweiqihuoxuanyongqitazhixingjigoulaikefubupinghengli，dandinghuoshibixuyuwogongsilianxi，shuomingjutiqingkuanghoufangkedinghuo。
充許壓差：（表四）
|
供氣壓力（MPa） |
彈簧範圍（MPa） |
公稱通徑（DN） |
G3/4'' |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|||
|
閥座直徑（DN |
3-8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
0.14 |
20~100 |
允許壓差 △P（MPa） |
1.6 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.08 |
||||
|
0.24 |
40~200 |
- |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.28 |
0.20 |
||||||
注：流開流態，關閉時p2=0
主要零件材料：（表五）
|
零件名稱 |
材料 |
零件名稱 |
材料 |
|
閥體 |
ZG25襯F46（FEP） |
波紋管 |
F4（PTFE） |
|
閥芯 |
2Cr13襯F46（FEP） |
||
|
哈氏合金、蒙乃爾 |
填料 |
F4（PTFE） |
|
|
閥座 |
2Cr13襯F46（FEP） |
柔性石墨 |
|
|
哈氏合金、蒙乃爾 |
注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。

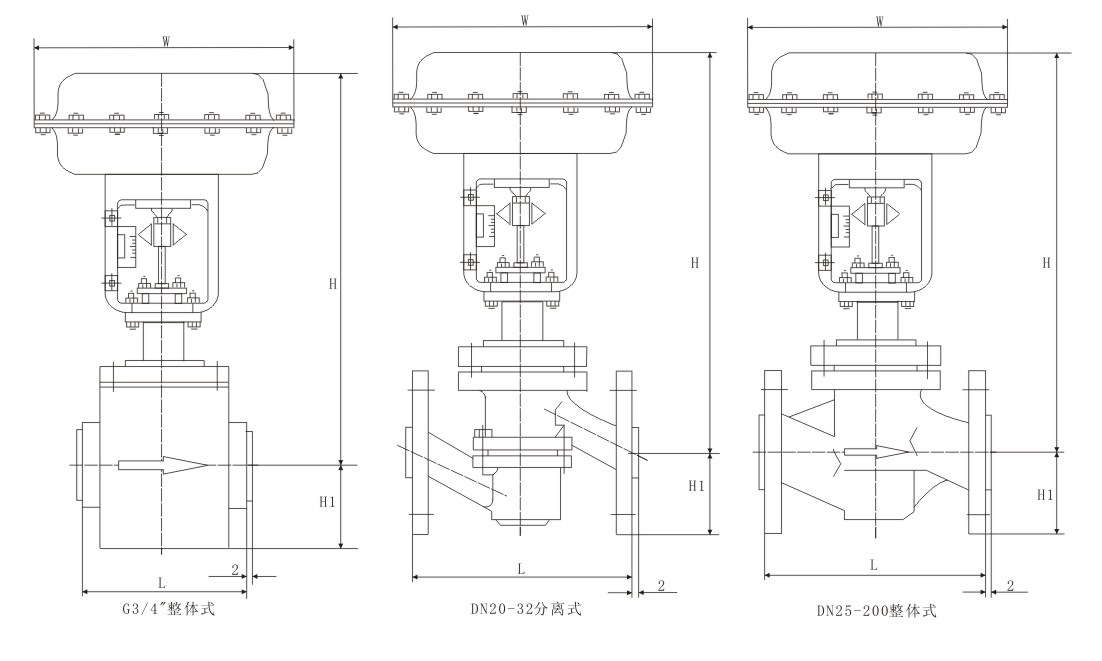

氣動薄膜襯四氟單座調節閥外形尺寸：（表六）
|
公稱通徑 DN（㎜） |
3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
|
A |
245 |
245 |
245 |
245 |
290 |
290 |
362 |
362 |
362 |
454 |
|
H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
|
重量 |
17 |
17 |
19 |
21 |
28 |
31.5 |
54 |
64 |
80 |
120 |
選型注意事項：
1、在強腐蝕介質選用閥門時，首先要考慮襯氟閥門，我們進行過成本核算以及多處用戶走訪，在強腐蝕環境中若采用316閥體+哈氏合金，其成本至少是同口徑襯氟閥門的3-4倍，而且往往閥內件腐蝕後，而表麵閥體幾乎還是全新的，所以選用襯氟閥門的性價比更高一些。
2、盡量不要選氣動隔膜閥，因為隔膜閥有一個極不可靠的運動部件"隔膜"，由於控製閥動作頻繁，"隔膜"既要承受介質壓力、衝刷、腐蝕而且上下動作膜室還有一個增壓和降壓的過程，這就使得"隔膜"很容易折裂。另外隔膜閥往往沒有填料，其安全隱患就更大了。(手動隔膜閥由於動作次數較小，上述情況有所改善)
3、在流通能力允許的情況下，可用襯氟單座調節閥代替襯氟球閥。因為襯氟球閥在轉動過程中，存在著很大的摩擦，球體與閥座上的F46容易損壞。而襯氟單座調節閥屬於接觸密封，即使有磨損也會自動補償，保證了密封的安全性。
4、襯氟單座調節閥不能用於真空環境中，因為真空會導致F46鬆馳。
