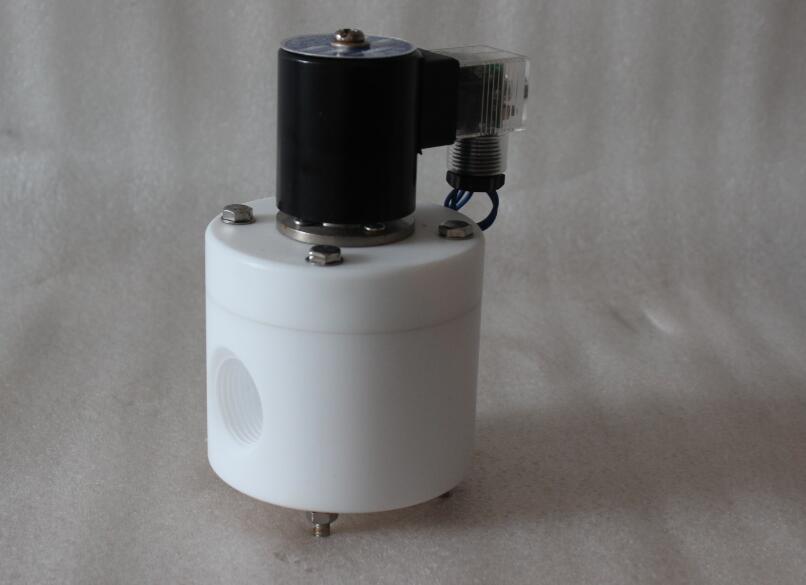

型號：ZCF 更新時間：2020-07-27
特點：PTFE四氟電磁閥工業過程中的酸性、堿性流體尤其在如磷酸等易結晶流體方麵具有明顯的優勢。
PTFE四氟電磁閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。PTFE四氟電磁閥適用於各種不同的輕重工業工況以及建築管道。電磁閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | PTFE四氟電磁閥 |
| 產品型號 | ZCF |
| 公稱通徑 | DN15-50 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | PTFE |
一、PTFE四氟電磁閥材質特點
1.閥體，閥蓋，閥芯，閥杆材質：采用全新一級聚四氟（PTFE)材質
2.密封件：新型高科技密封件，耐腐蝕等級與PTFE一致，可耐各種強酸強堿，強氧化性及有機溶劑
3.活塞式結構取代膜片結構
4.流體與磁芯管等技術部件相隔絕。
5.獨特的軟密封工藝
二、PTFE四氟電磁閥的化學穩定性
1.聚四氟乙烯幾乎不受任何化學試劑腐蝕，例如在濃硫酸（98%濃硫酸），硝酸，鹽酸，甚至在王水中煮沸，其重量及性能均無變化，也幾乎不溶於所有的溶劑
2.聚四氟乙烯不吸潮，不然，對氧，紫外線均及穩定，所以具有優異的耐候性，抗氧化，抗表層垢舊，康退色及抗脆化等性能。
3.無汙染，無毒，無味，具有高純度及化學惰性，不會對流體介質產生任何影響。
4.溫度使用範圍廣泛，可可以在--30--180度範圍長期使用。
三、PTFE四氟電磁閥訂購碼：
|
ZCF |
15 |
F |
SF |
L |
EX |
K |
|
代號 |
口徑大小：15,20,25等 |
螺紋：空白
法蘭：F |
四氟：SF
UPVC
CPVC |
直動式：L
先導式：空白 |
防爆：EX
不防爆：空白 |
常開：K
常閉：空白 |

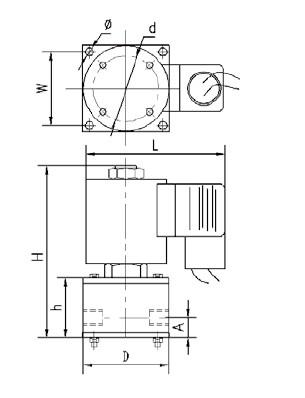

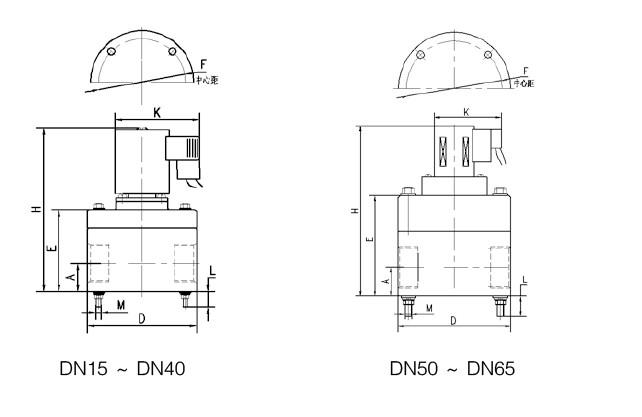

參考下麵的外形尺寸
|
通經 |
D |
H |
E |
A |
M |
L |
K |
F |
接口 |
|
15 |
70 |
127 |
56.5 |
18.5 |
M5 |
14 |
92 |
58 |
G1/2 |
|
20 |
80 |
136 |
70.5 |
20 |
M6 |
10 |
92 |
67 |
G3/4 |
|
25 |
95 |
145 |
78 |
25 |
M6 |
12 |
94 |
75 |
G1 |
|
32 |
120 |
200 |
110 |
31 |
M8 |
18 |
94 |
98 |
G11/4 |
|
40 |
130 |
220 |
113 |
33.5 |
M8 |
18 |
94 |
106 |
G11/2 |
|
50 |
150 |
249 |
140 |
43 |
M10 |
20 |
94 |
116 |
G2 |
|
65 |
180 |
262 |
152 |
49 |
M10 |
25 |
94 |
116 |
G21/2 |
五、主要技術性能：
1.口徑大小：DN1.2-DN65
2.連接方式：螺紋（DN1.2--DN65) 法蘭（DN15--DN65)
3.電磁閥閥體、閥蓋、閥芯材質：PTFE
4.閥杆：聚四氟乙烯（PTFE）；
5.密封件：VITON、氟膠（FKM）；
6.適用於所有的化工介質
7.環境溫度：10℃~+60℃
8.介質溫度：180度
9.設計壓力：直動式：0-0.02
（適用於一些罐子自流的環境）
先導式：0.01-0.6MPA（適用於有泵的管道）
10.AC: 15W DC; 16w
能發生的故障及其排除方法 :
|
故 障 |
原 因 |
排除方法 |
|
接通電源
電磁閥打不開 |
電源電壓太低
線圈燒毀
介質壓力過低 |
調整電壓至使用範圍內
更換線圈
增大管道介質壓力 |
|
關閉電源
閥關不住或關閉不佳 |
介質壓力過高
膜片損壞或有異物卡住
膜片上方塔簧偏斜 |
減小管道介質壓力
更換新膜片清除異物
重新定位安裝 |
使用說明：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、電磁閥正常工作時的電壓為220V,如超過此範圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥
當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的豐泉閥門專家為您審核把關。
