型號： 更新時間：2017-10-12
特點：升降式襯氟止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

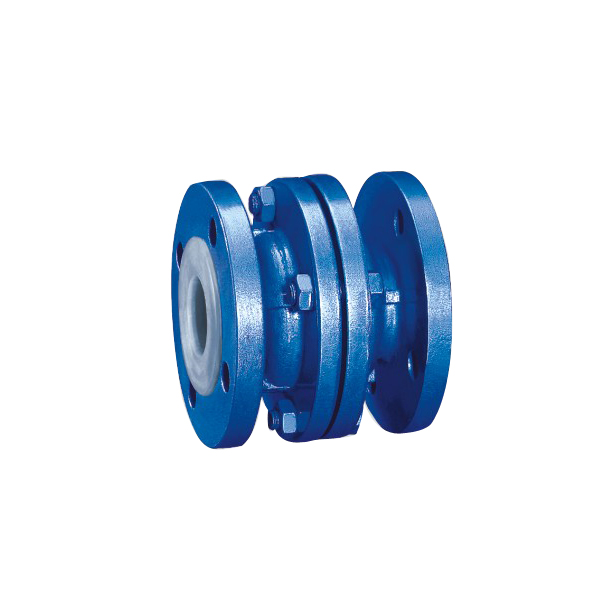

H42F升降式襯氟止回閥概述：
FEP(F46)、PCTFE(F3)升降式襯氟止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
H42F升降式襯氟止回閥零件材料：
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不鏽鋼、內襯F46、F3 |
|
閥 瓣 |
鑄鋼、不鏽鋼、襯F46、F3 |
|
墊 圈 |
F4 |
H42F升降式襯氟止回閥技術規範：
|
設計標準 |
GB12224 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
H42F升降式襯氟止回閥連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
WT(Kg) |
|
PN0.6MPa |
|||||||||
|
15 |
1/2 |
80 |
80 |
55 |
40 |
2 |
12 |
4-Φ14 |
2.5 |
|
20 |
3/4 |
90 |
90 |
65 |
50 |
2 |
14 |
4-Φ14 |
3.5 |
|
25 |
1 |
100 |
100 |
75 |
60 |
2 |
14 |
4-Φ14 |
4 |
|
32 |
11/4 |
110 |
120 |
90 |
70 |
2 |
16 |
4-Φ18 |
5 |
|
40 |
11/2 |
125 |
130 |
100 |
80 |
3 |
16 |
4-Φ18 |
6 |
|
50 |
2 |
140 |
140 |
110 |
90 |
3 |
16 |
4-Φ18 |
8 |
|
65 |
21/2 |
160 |
160 |
130 |
110 |
3 |
16 |
4-Φ18 |
10 |
|
80 |
3 |
185 |
185 |
150 |
125 |
3 |
18 |
8-Φ18 |
13 |
|
100 |
4 |
210 |
205 |
170 |
145 |
3 |
18 |
8-Φ18 |
25 |
|
150 |
6 |
300 |
260 |
225 |
200 |
3 |
20 |
8-Φ23 |
46 |
|
200 |
8 |
380 |
315 |
280 |
255 |
3 |
22 |
12-Φ23 |
100 |
|
250 |
10 |
356 |
370 |
335 |
310 |
3 |
24 |
12-Φ23 |
155 |
|
300 |
12 |
457 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
180 |
|
350 |
14 |
533 |
485 |
445 |
412 |
4 |
26 |
16-Φ23 |
220 |
|
400 |
16 |
572 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
275 |
|
450 |
18 |
610 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
300 |
|
500 |
20 |
610 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
392 |
