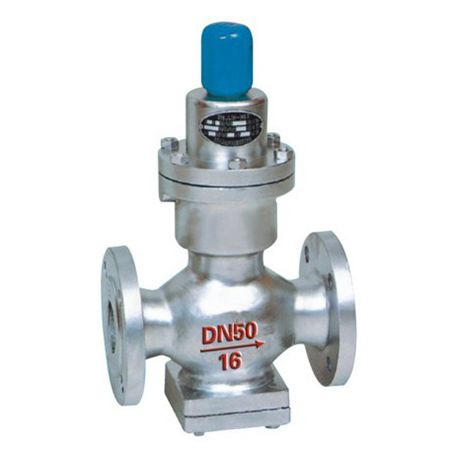

型號：Y44H 更新時間：2021-05-21
特點：Y44H波紋管減壓閥本係列減壓閥屬於直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門壓力驅動閥瓣，改變和控製閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
Y44H波紋管減壓閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。波紋管減壓閥適用於各種不同的輕重工業工況以及建築管道。減壓閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域.
| 產品名稱 | Y44H波紋管式蒸汽減壓閥 |
| 產品型號 | Y44H |
| 公稱通徑 | DN20-100mm |
| 壓力範圍 | 1.0-1.6MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品概述：
Y44H波紋管減壓閥適用於溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥後出口壓力P2為0.4-0.05MPa，閥前與閥後的壓力差不大於0.6MPa，也不應小於0.05MPa。
主要零件材料：
|
零件名稱 |
閥體閥蓋 |
閥瓣密封圈 |
波紋管 |
閥杆 |
調節彈簧 |
輔彈簧 |
|
材料 |
碳鋼 |
不鏽鋼、青銅 |
不鏽鋼 |
不鏽鋼 |
鉻錳鋼 |
鉻釩鋼 |
使用原理：
faqianjinkoujiezhiyalicongfabanhefatimifengquankaiqijianxijinrutiqiangshijiezhiyaliliumanbowenguandezuhexiang，bowenguanhedanhuangyinshoujiezhiyalidejiyaeryasuo，fabansuizhefaganweiyi，fabanchanshengduifatimifengquandeguanbi，jiangfaqianjiezhijiezhi，buzuofahoujiezhiyalidebuchong。dangfahoudejiezhiyalijiangdi，bowenguanyinshoutiaojiedanhuangdejingxiangli，shibowenguandiewenbianxing，faganjiangfabandingkai。shijiezhitongguofatimifengquanbuchongfahouyalidejiangdi。
結構說明：
本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥杆、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥後介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力。
主要外形(圖)和連接尺寸：
|
公稱壓力PN（MPa） |
公稱通徑MPa（MM） |
尺寸MM |
||
|
L |
H |
H1 |
||
|
1.0 1.6 |
20 |
140 |
87 |
293 |
|
25 |
160 |
87 |
293 |
|
|
32 |
180 |
92 |
293 |
|
|
40 |
200 |
100 |
303 |
|
|
50 |
230 |
106 |
308 |
|
|
65 |
260 |
123 |
310 |
|
|
80 |
310 |
140 |
380 |
|
|
100 |
350 |
150 |
400 |
|
安裝注意事項：
1.為了操作和維護方便，該蒸汽減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
2.安裝時應注意使管路中介質的流向與蒸汽減壓閥閥體上所示箭頭的方向一致。
3.為了防止蒸汽減壓閥閥後壓力超壓，應在離閥出口不少於4M處安裝一個安全閥
可能的故障原因：
1、霜凍損壞，在寒冷地區應注意保溫。
2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。
3、彈簧擰得太緊，無法關閉，減壓閥將直通P2=P1。
4、旁通管漏水，使P2偏離設定值，鑒於本減壓閥優越的可靠性和耐久性，建議不安裝亮度通管為宜。
調壓步驟：
1、關閉減壓閥前的閘閥，開啟減壓閥後的閘閥，製造下遊低壓環境；將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然後關閉減壓閥後閘閥。
2、慢慢開啟減壓閥前的閘閥至全開。
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥後表壓為準）；調整好後，將鎖緊。
4、螺母鎖緊打開減壓閥後閘閥。
5、如在調整時出口壓力高於設定壓力，須從第一步開始重新調整，即隻能從低壓向高壓調。
