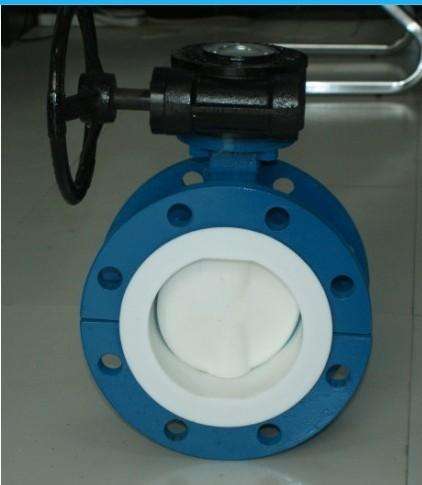

襯氟法蘭蝶閥

D341F46全襯氟法蘭蝶閥由本公司精心生產的一款蝶閥
，在保證質量的同時
，價格也是非常合理
，以及在售後我們也做的非常完善。全襯氟法蘭蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油
、啤酒、製藥
、電力，機械設備閥門、電子工業閥門

，城建閥門、工業管道閥門、通用零部件

、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	全襯氟法蘭蝶閥
產品型號	D341F46
公稱通徑	DN40-800mm
壓力範圍	1.6MPa
閥體材質	鑄鋼、不鏽鋼

使用範圍
  全襯氟法蘭蝶閥適用於發生爐、煤氣、天然氣

、液化石油氣、城市煤氣
、冷熱空氣
、化工冶煉和發電環保等工程係統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用於調節和截斷介質的流動。
  襯氟蝶閥在使用過程中仍然存在以下幾個問題：
一、由you於yu多duo層ceng軟ruan硬ying疊die式shi密mi封feng圈quan固gu定ding在zai閥fa板ban上shang
，當dang閥fa板ban常chang開kai狀zhuang態tai時shi介jie質zhi對dui其qi密mi封feng麵mian形xing成cheng正zheng麵mian衝chong刷shua，金jin屬shu片pian夾jia層ceng中zhong的de軟ruan密mi封feng帶dai受shou衝chong刷shua後hou，直zhi接jie影ying響xiang密mi封feng性xing能neng。

二、受結構條件的限製該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚
，流阻大。

三、yinchenjiaodiefadeyuanli，fabandemifengmianyufazuozhijiandemifengshikaochuandongzhuangzhidelijushifabanyaxiangfazuo。zhengliuzhuangtaishi
，jiezhiyaliyuegaomifengjiyayuejin。dangliudaojiezhiniliushisuizhejiezhiyalidezengdafabanyufazuozhijiandedanweizhengyalixiaoyujiezhiyaqiangshi，mifengkaishixielou。

四
，高性能襯氟法蘭蝶閥其特征在於：所述閥座密封圈由軟性T形密封環兩側多層不鏽鋼片組成。閥板與閥座的密封麵為斜圓錐結構，在閥板斜圓錐表麵堆焊耐溫、耐蝕合金材料；固gu定ding在zai調tiao節jie環huan壓ya板ban之zhi間jian的de彈dan簧huang與yu壓ya板ban上shang調tiao節jie螺luo栓shuan裝zhuang配pei一yi起qi的de結jie構gou。這zhe種zhong結jie構gou有you效xiao地di補bu償chang了le軸zhou套tao與yu閥fa體ti之zhi間jian的de公gong差cha帶dai及ji閥fa杆gan在zai介jie質zhi壓ya力li下xia的de彈dan性xing變bian形xing，解jie決jue了le閥fa門men在zai雙shuang向xiang互hu換huan的de介jie質zhi輸shu送song過guo程cheng中zhong存cun在zai的de密mi封feng問wen題ti。采cai用yong軟ruan性xingTxingliangceduocengbuxiugangpianzuchengmifengquan，juyoujinshuyingmifengheruanmifengdeshuangzhongyoudian，wulunzaidiwenhegaowenqingkuangxia，junjuyoulingshenloudemifengxingneng。shiyanzhengmingchizhengliuzhuangtai（介質流動方向與蝶板轉動方向相同）shi，mifengmiandeyalishichuandongzhuangzhidelijuhejiezhiyaliduifabandezuoyongchanshengde。zhengxiangjiezhiyalizengdashifabanxieyuanzhuibiaomianyufazuomifengmianjiyayuejin
，mifengxiaoguoyuehao。dangniliuzhuangtaishi，fabanyufazuozhijiandemifengkaoqudongzhuangzhidelijushifabanyaxiangfazuo。suizhefanxiangjiezhiyalidezengda，fabanyufazuozhijiandedanweizhengyalixiaoyujiezhiyaqiangshi，tiaojiehuandedanhuangzaishouzaihousuochucundebianxingnengbuchangfabanyufazuomifengmiandejinyaliqidaozidongbuchangzuoyong。

 其主要特點為:

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2
、操力矩小
，操作方便，省力靈巧。

3

、可以任何位置安裝，維修方便。

4
、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化
、耐弱腐蝕
，使用壽命長等特點。

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水 、汙水、蒸氣、煤氣 、油品等。
驅動形式	手動、蝸杆蝸輪傳動、氣傳動 、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼
蝶板	鑄鋼 、不鏽鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥杆	2Cr13 、不鏽鋼
填料	O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	矽橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC 、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

連接尺寸

公稱通徑 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380

 購買本公司蝶閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）
、在安裝時
，閥瓣要停在關閉的位置上。

（2）、開啟位置應按蝶板的旋轉角度來確定。

（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。

（4）
、應按製造廠的安裝說明書進行安裝
，重量大的蝶閥
，應設置牢固的基礎。
