型號：DK673X 更新時間：2020-10-10

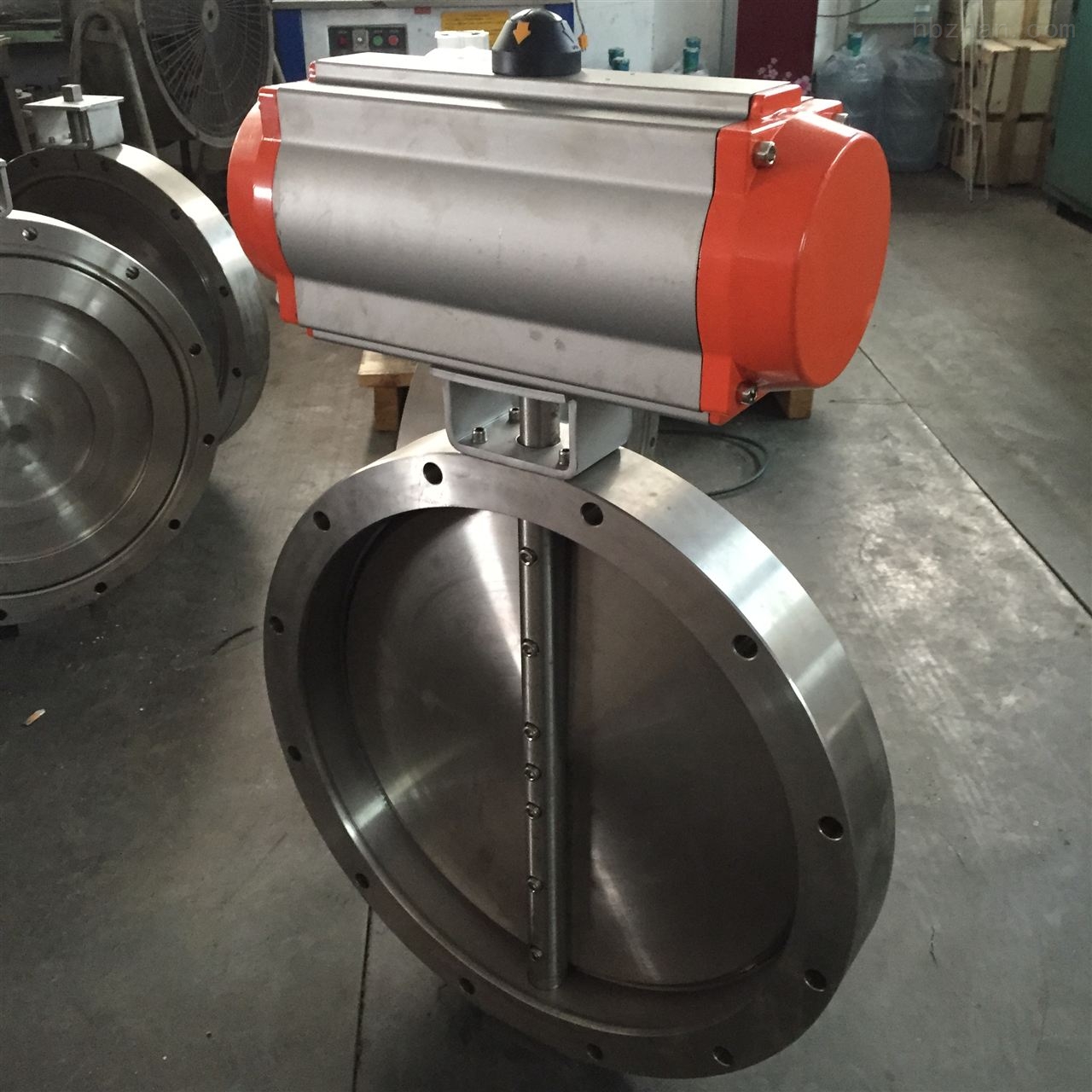

特點：高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控製執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流
GIQ氣動高真空蝶閥由本公司精心生產的一款蝶閥，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。氣動高真空蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | 氣動高真空蝶閥 |
| 產品型號 | GIQ |
| 公稱通徑 | 1-1/2(40mm)~16(400mm) |
| 壓力範圍 | 1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s |
| 閥體材質 | SS304/SS304L/SS316/SS316L |
產品介紹：
GIQ氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒chi輪lun的de機ji械xie運yun動dong，以yi角jiao行xing程cheng輸shu出chu扭niu矩ju來lai驅qu動dong蝶die閥fa，作zuo啟qi閉bi運yun動dong，從cong而er達da到dao接jie通tong或huo切qie斷duan真zhen空kong管guan路lu中zhong氣qi流liu的de目mu的de。是shi目mu前qian一yi種zhong新xin型xing的de氣qi動dong執zhi行xing器qi控kong製zhi的de氣qi動dong真zhen空kong蝶die閥fa，分fen為wei雙shuang作zuo用yong和he單dan作zuo用yong(彈簧複位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用介質：
適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
|
適用範圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：閥位指示器 |
|
氣缸可選 |
標準出廠：雙作用式 |
連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
||||
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
||
|
GIQ-100AB |
100 |
165 |
145 |
257 |
|||||
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
|||
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
|||
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
||
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
|
購買本公司氣動高真空蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
