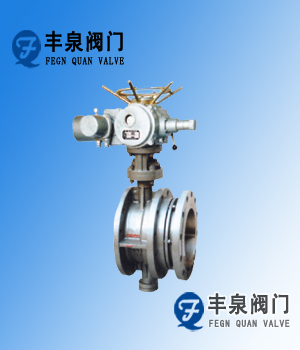

型號：SD943H 更新時間：2016-05-11
特點：電動伸縮蝶閥適用於溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水
· SD943H電動伸縮蝶閥適用於溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。密封部位可調節更換、密封性能可靠等特點。
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸杆蝸輪傳動、氣傳動、電傳動。 |
|||
主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不鏽鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、聚四氟、聚內脂、不鏽鋼 |
|
閥杆 |
2Cr13、不鏽鋼、鉻鉬鋼 |
|
伸縮管 |
鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |
SD943H-
|
公稱 |
外形尺寸(參考值) |
法蘭尺寸和螺栓孔尺寸(標準值) |
||||||||||||||||||
|
H |
H1 |
設計最 |
設計最 |
設計 |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||||
|
毫米 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
||||||||
|
50 |
80 |
309 |
186 |
156 |
171 |
180 |
200 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
|
65 |
95 |
337 |
190 |
160 |
175 |
180 |
200 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
|
80 |
98 |
347 |
198 |
166 |
182 |
180 |
200 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
|
100 |
114 |
373 |
228 |
188 |
208 |
180 |
200 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
|
125 |
128 |
405 |
240 |
201 |
220 |
180 |
200 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
|
150 |
139 |
440 |
246 |
206 |
226 |
270 |
280 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
|
|
200 |
174 |
612 |
265 |
219 |
242 |
400 |
425 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
|
|
250 |
215 |
693 |
295 |
240 |
267 |
400 |
425 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
|
|
300 |
245 |
747 |
308 |
254 |
282 |
450 |
560 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
|
|
350 |
270 |
802 |
327 |
272 |
300 |
450 |
560 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
|
|
400 |
305 |
991 |
368 |
308 |
338 |
535 |
580 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
|
|
450 |
325 |
1037 |
370 |
310 |
340 |
535 |
580 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
|
|
500 |
360 |
1127 |
392 |
332 |
362 |
535 |
580 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
|
|
600 |
445 |
1377 |
441 |
375 |
408 |
570 |
660 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
|
|
700 |
505 |
1496 |
460 |
400 |
430 |
750 |
550 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
|
|
800 |
560 |
1584 |
499 |
445 |
475 |
750 |
550 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
|
|
900 |
630 |
1676 |
520 |
460 |
490 |
750 |
550 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
|
|
1000 |
680 |
1760 |
600 |
530 |
565 |
900 |
750 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
|
|
1200 |
795 |
2018 |
675 |
571 |
623 |
1000 |
925 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
|
|
1400 |
900 |
2363 |
760 |
683 |
722 |
1000 |
925 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
|
|
1600 |
1100 |
2723 |
860 |
770 |
815 |
1000 |
925 |
1830 |
1760 |
1710 |
40-36 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-56 |
|
|
1800 |
1124 |
2844 |
930 |
830 |
880 |
1100 |
980 |
2045 |
1970 |
1718 |
44-39 |
2115 |
2020 |
1950 |
44-48 |
2130 |
2020 |
1950 |
44-56 |
|
|
2000 |
1292 |
3127 |
1020 |
920 |
970 |
1100 |
980 |
2265 |
2180 |
2125 |
48-42 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-62 |
|
|
電動伸縮蝶閥 |
|
|
||||||||||||||||||
|
電動伸縮蝶閥訂貨流程 |
電動伸縮蝶閥產品承諾 |
|
|
|||||||||||||||||
|
1、用戶如對產品有特殊要求，須在訂貨合同中提供以下說明：A、結構長度 B、連接形式 C、公稱直徑、全通徑、縮徑、管道尺寸 D、運用介質及溫度、壓力範圍 E、試驗、檢驗標準及其他等要求。 |
1、產品品質承諾：我廠所提供的各類閥門均按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外行業標準設計製造和檢查驗收並可根據用戶特殊要求冶煉和製造。 |
|
|
|||||||||||||||||
|
2、如ru由you用yong戶hu提ti供gong確que定ding的de閥fa門men類lei型xing和he型xing號hao時shi，客ke戶hu應ying正zheng確que說shuo明ming其qi型xing號hao的de含han義yi和he要yao求qiu，在zai供gong需xu雙shuang方fang理li解jie一yi致zhi的de條tiao件jian下xia簽qian訂ding合he同tong。本ben公gong司si可ke根gen據ju客ke戶hu特te定ding要yao求qiu配pei置zhi各ge類lei電dian動dong、氣動、液動、電磁動驅動裝置。 |
2、產品供貨承諾：我(wo)們(men)保(bao)證(zheng)提(ti)供(gong)全(quan)新(xin)的(de)無(wu)缺(que)陷(xian)的(de)產(chan)品(pin)，同(tong)時(shi)提(ti)供(gong)有(you)關(guan)產(chan)品(pin)的(de)相(xiang)關(guan)圖(tu)紙(zhi)和(he)其(qi)他(ta)技(ji)術(shu)文(wen)件(jian)，在(zai)貨(huo)物(wu)抵(di)達(da)工(gong)地(di)後(hou)，將(jiang)同(tong)時(shi)派(pai)出(chu)技(ji)術(shu)人(ren)員(yuan)到(dao)現(xian)場(chang)，保(bao)證(zheng)用(yong)戶(hu)在(zai)使(shi)用(yong)過(guo)程(cheng)中(zhong)，無(wu)後(hou)顧(gu)之(zhi)憂(you)。 |
|
|
|||||||||||||||||
|
3、期貨、訂貨的用戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，並先按總額的30% 預定金或全額貨款及時彙入我公司賬戶，其餘貨款待發貨前彙入，以便及時安排發貨。 |
3、售後服務承諾：我廠產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。產品在使用中我廠定期組織技術質檢部人員進行訪問，讓產品更好的投入使用。讓用戶更放心。 |
|
|
|||||||||||||||||
