型號： 更新時間：2020-10-10
特點：凸耳式蝶閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門

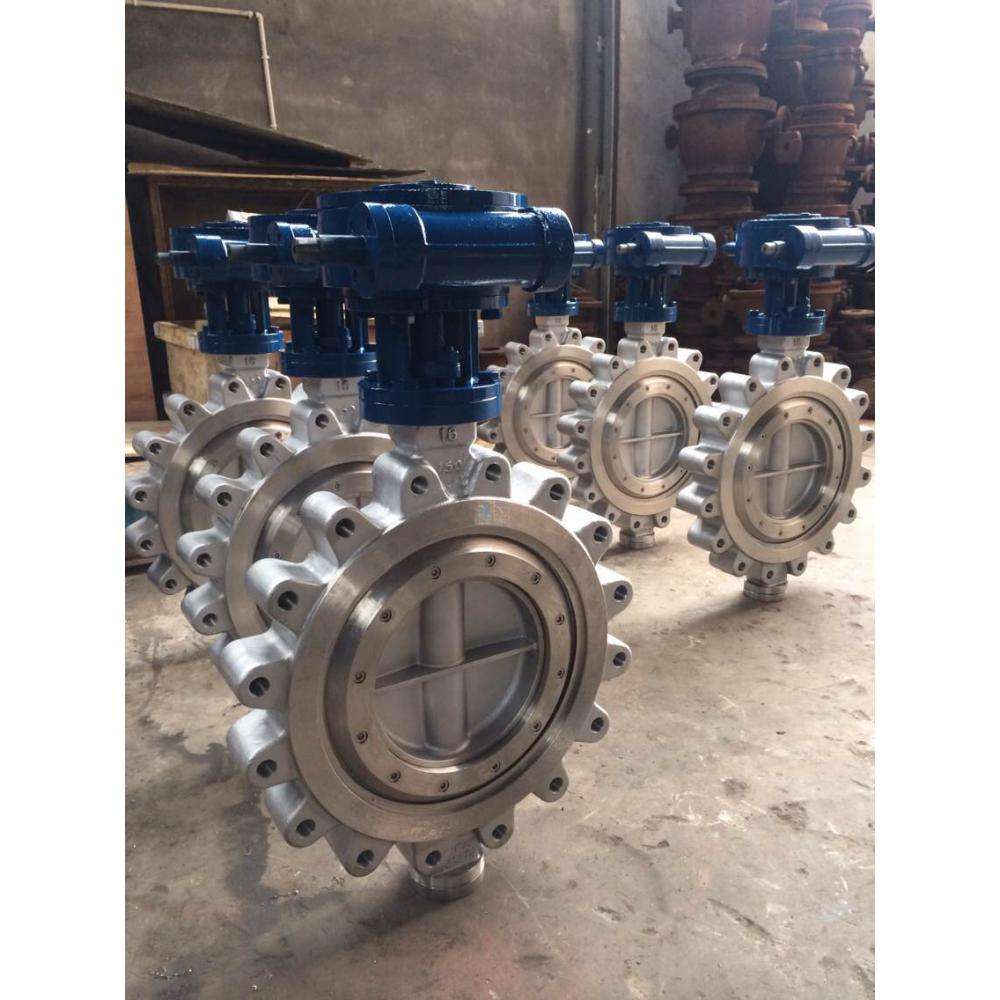

D373H凸(tu)耳(er)式(shi)蝶(die)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)蝶(die)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。凸耳式蝶閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 凸耳式蝶閥 |
| 產品型號 | D373H |
| 公稱通徑 | DN50-300mm |
| 壓力範圍 | 1.0-1.6MPa |
| 閥體材質 | 球墨鑄鐵 |
一、結構長度執行：GB/T12221-1989.DIN3202-1999.標準。
二、連接法蘭符合：GB、DIN、ANSI、JIS、BS標準。
三、試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準的規定。
|
No. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CODE |
閥體 |
蝶板 |
閥座 |
閥軸 |
圓錐銷 |
端蓋 |
襯套 |
|
DESCRIPTION |
BODY |
DISC |
SEAT |
STEM |
TAPER PIN |
END COVER |
BUSHING |
|
MATERIAI |
CI/DI/BZ |
DI/BZ |
EPDM/BUNA |
SS316/SS416 |
SS316/SS416 |
DI/BZ |
PTFE/BZ |
|
CF8/CF8M |
CF8/CF8M |
PTFE |
SS410 |
SS410 |
CF8/CF8M |
四、連接尺寸：
|
DN |
H1 |
H2 |
H3 |
L |
φA |
φE |
φB |
φF |
DIN PN10 |
DIN PN16 |
ANSI B16.1 |
JIS 10K |
|||||
|
φC |
N-φ |
φC |
N-φ |
φC |
N-φ |
φC |
N-φ |
||||||||||
|
DN40 |
70 |
110 |
32 |
35 |
12.7 |
92 |
70 |
9 |
110 |
4-φ18 |
110 |
4-φ18 |
98.5 |
4-φ16 |
105 |
4-φ19 |
|
|
DN50 |
76 |
168 |
32 |
45 |
12.7 |
92 |
70 |
9 |
125 |
4-φ18 |
125 |
4-φ18 |
120.5 |
4-φ19 |
120 |
4-φ19 |
|
|
DN65 |
89 |
175 |
32 |
48 |
12.7 |
92 |
70 |
9 |
145 |
4-φ18 |
145 |
4-φ18 |
139.5 |
4-φ19 |
140 |
4-φ19 |
|
|
DN80 |
95 |
181 |
32 |
49 |
12.7 |
92 |
70 |
9 |
160 |
4-φ18 |
160 |
8-φ18 |
152.5 |
4-φ19 |
150 |
8-φ19 |
|
|
DN100 |
114 |
200 |
32 |
55 |
15.8 |
92 |
70 |
9 |
180 |
8-φ18 |
180 |
8-φ18 |
190.5 |
8-φ19 |
175 |
8-φ19 |
|
|
DN125 |
127 |
213 |
32 |
58 |
19.05 |
92 |
70 |
9 |
210 |
8-φ18 |
210 |
8-φ18 |
216 |
8-φ22 |
210 |
8-φ23 |
|
|
DN150 |
140 |
225 |
32 |
59 |
19.05 |
92 |
70 |
9 |
240 |
8-φ23 |
240 |
8-φ23 |
241.5 |
8-φ22 |
240 |
8-φ23 |
|
|
DN200 |
177 |
260 |
36 |
64 |
22.2 |
125 |
102 |
11 |
295 |
8-φ23 |
295 |
12-φ23 |
298.5 |
8-φ22 |
290 |
12-φ23 |
|
|
DN250 |
203 |
292 |
36 |
70 |
28.6 |
125 |
102 |
11 |
350 |
12-φ23 |
355 |
12-φ27 |
362 |
12-φ25 |
355 |
12-φ25 |
|
|
DN300 |
242 |
337 |
36 |
80 |
31.8 |
150 |
125 |
13 |
400 |
12-φ23 |
410 |
12-φ27 |
432 |
12-φ25 |
400 |
16-φ25 |
|
|
DN350 |
267 |
368 |
45 |
80 |
31.8 |
150 |
125 |
13 |
460 |
16-φ23 |
470 |
16-φ27 |
476 |
12-φ29 |
445 |
16-φ25 |
|
|
DN400 |
298 |
400 |
51 |
90 |
33.3 |
210 |
165 |
22 |
515 |
16-φ27 |
525 |
16-φ30 |
539.5 |
16-φ29 |
510 |
16-φ27 |
|
|
DN450 |
318 |
422 |
51 |
109 |
38 |
210 |
165 |
22 |
565 |
20-φ27 |
585 |
20-φ30 |
578 |
16-φ32 |
565 |
20-φ27 |
|
|
DN500 |
349 |
479 |
64 |
135 |
41.15 |
210 |
165 |
22 |
620 |
20-φ27 |
650 |
20-φ33 |
635 |
20-φ32 |
620 |
20-φ27 |
|
|
DN600 |
410 |
562 |
70 |
156 |
50.65 |
300 |
254 |
18 |
725 |
20-φ30 |
770 |
20-φ36 |
749.5 |
20-φ35 |
730 |
24-φ33 |
|
|
DN700 |
520 |
624 |
72 |
169 |
55 |
300 |
254 |
18 |
840 |
24-φ30 |
840 |
24-φ36 |
- |
- |
840 |
24-φ33 |
|
|
DN750 |
495 |
648 |
72 |
175 |
55 |
300 |
254 |
18 |
- |
- |
- |
- |
914.5 |
4-11/4-６ |
900 |
24-φ33 |
|
|
DN800 |
591 |
672 |
83 |
195 |
55 |
300 |
254 |
18 |
950 |
24-φ30 |
950 |
24-φ39 |
977.9 |
4-11/4-6 |
950 |
28-φ33 |
|
|
DN900 |
611 |
768 |
77 |
211 |
74.25 |
300 |
254 |
18 |
1050 |
28-φ33 |
1050 |
28-φ39 |
1086 |
32-φ41 |
1050 |
28-φ33 |
|
|
DN1000 |
665 |
823 |
85 |
229 |
84.2 |
300 |
254 |
18 |
1160 |
28-φ42 |
1170 |
28-φ42 |
- |
- |
1160 |
28-φ36 |
|
購買本公司蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
