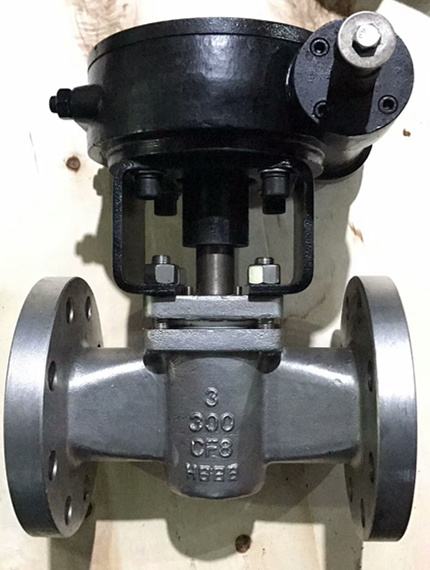

型號：X343F 更新時間：2020-10-28
特點：美標渦輪卡套式旋塞閥適用於公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、製藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質
X343Fmeibiaowolunkataoshixuansaifayoubengongsijingxinshengchandeyikuanxuansaifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。美標渦輪卡套式旋塞閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | X343F美標渦輪卡套式旋塞閥 |
| 產品型號 | X343F-300Lb |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 150-300Lb |
| 閥體材質 | 鑄鐵丨鑄鋼丨不鏽鋼 |
產品介紹：
①旋塞閥密封麵之間的運動帶有擦拭作用、全開時可以完全防止密封麵與介質接觸所以可用於帶懸浮顆粒的介質。
②旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。
③旋塞閥結構簡單易於維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不 鏽鋼製成的該類閥門是食品工業和製藥工的最佳選擇。
旋塞閥主要優點：
（1）適用於經常操作，啟閉迅速、輕便。
（2）流體阻力小。
（3）結構簡單，相對體積小，重量輕，便於維修。
（4）密封性能好。
（5）不受安裝方向的限製，介質的流向可任意。
（6）無振動，噪聲小
美標旋塞閥製造標準：
|
設計與製造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力～溫度 |
試驗～檢驗 |
|
API600 |
ANSIB16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
美標旋塞閥的壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
美標旋塞閥的主要零件材料及性能：
|
閥體、閥蓋 |
塞體 |
調節閥 |
調節墊片 |
O形圈 |
工作溫度 |
適用介質 |
|
WCB |
WCB |
F6 |
PTFE |
氟橡膠 |
-29～340℃ |
水、蒸汽、天然氣、石油、石油產品、硝酸、醋酸 |
|
A105 |
A105 |
F6 |
||||
|
CF8 |
F304 |
F304 |
||||
|
CF3 |
F316 |
F316 |
PTFE |
耐酸220℃ |
|
|
|
CF8M |
F304L |
F304L |
||||
|
CF3M |
F316L |
F316L |
美標旋塞閥的主要外形尺寸：
|
磅級 |
尺寸 |
d |
L |
D |
D1 |
D2 |
b |
z-φd |
f |
Lo |
H |
X |
W |
|
150 |
1/2 |
13 |
108 |
89 |
60 |
35 |
- |
4-16 |
2 |
149 |
121 |
- |
- |
|
3/4 |
19 |
117 |
98 |
70 |
43 |
- |
4-16 |
2 |
149 |
121 |
- |
- |
|
|
1 |
25 |
140 |
128 |
79 |
51 |
11 |
4-16 |
2 |
181 |
124 |
- |
- |
|
|
21/2 |
38 |
165 |
127 |
98 |
73 |
14 |
4-16 |
2 |
229 |
140 |
- |
- |
|
|
2 |
51 |
178 |
152 |
121 |
92 |
16 |
4-19 |
2 |
305 |
159 |
- |
- |
|
|
21/2 |
64 |
191 |
178 |
140 |
105 |
17 |
4-19 |
2 |
460 |
191 |
- |
- |
|
|
3 |
76 |
203 |
191 |
152 |
127 |
19 |
4-19 |
2 |
460 |
191 |
- |
- |
|
|
4 |
102 |
229 |
229 |
191 |
157 |
24 |
8-19 |
2 |
762 |
229 |
- |
- |
|
|
6 |
152 |
267 |
279 |
241 |
216 |
25 |
8-22 |
2 |
- |
536 |
222 |
305 |
|
|
8 |
203 |
292 |
343 |
298 |
270 |
29 |
8-22 |
2 |
- |
565 |
400 |
460 |
|
|
10 |
254 |
330 |
406 |
362 |
324 |
30 |
12-25 |
2 |
- |
616 |
400 |
460 |
|
|
300 |
1/2 |
13 |
140 |
95 |
67 |
35 |
14 |
4-16 |
2 |
149 |
121 |
- |
- |
|
3/4 |
19 |
152 |
117 |
83 |
43 |
16 |
4-19 |
2 |
149 |
121 |
- |
- |
|
|
1 |
25 |
159 |
124 |
89 |
51 |
17 |
4-19 |
2 |
181 |
124 |
- |
- |
|
|
21/2 |
38 |
191 |
156 |
114 |
73 |
21 |
4-22 |
2 |
229 |
140 |
- |
- |
|
|
2 |
51 |
216 |
165 |
127 |
92 |
22 |
8-19 |
2 |
305 |
159 |
- |
- |
|
|
21/2 |
64 |
241 |
191 |
149 |
105 |
25 |
8-22 |
2 |
460 |
191 |
- |
- |
|
|
3 |
76 |
283 |
210 |
168 |
127 |
29 |
8-22 |
2 |
460 |
191 |
- |
- |
|
|
4 |
102 |
305 |
254 |
200 |
157 |
32 |
8-22 |
2 |
762 |
229 |
- |
- |
|
|
6 |
152 |
403 |
318 |
270 |
216 |
37 |
12-22 |
2 |
- |
546 |
222 |
305 |
|
|
8 |
203 |
419 |
381 |
300 |
270 |
41 |
12-25 |
2 |
- |
565 |
400 |
460 |
|
|
10 |
254 |
457 |
445 |
387 |
324 |
48 |
16-29 |
2 |
- |
616 |
400 |
460 |
由you於yu旋xuan塞sai閥fa密mi封feng麵mian之zhi間jian運yun動dong帶dai有you擦ca拭shi作zuo用yong，而er在zai全quan開kai時shi可ke完wan全quan防fang止zhi與yu流liu動dong介jie質zhi的de接jie觸chu，故gu它ta通tong常chang也ye能neng用yong於yu帶dai懸xuan浮fu顆ke粒li的de介jie質zhi。旋xuan塞sai閥fa的de另ling一yi個ge重zhong要yao特te性xing時shi它ta易yi於yu適shi應ying多duo通tong道dao結jie構gou，以yi致zhi一yi個ge閥fa可ke以yi獲huo得de兩liang個ge、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道係統的設計、減少閥門用量以及設備中需要的一些連接配件。
『旋塞閥安裝注意事項』：①、要留有閥柄旋轉的位置。②、不能用作節流。③、帶傳動機構的旋塞閥應直立安裝。
