型號：X47W 更新時間：2020-10-28
特點：油密封旋塞閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域
X47Wyoumifengxuansaifayoubengongsijingxinshengchandeyikuanxuansaifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。油密封旋塞閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 油密封旋塞閥 |
| 產品型號 | X47W-10 |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
旋塞閥主要優點：
（1）適用於經常操作，啟閉迅速、輕便。
（2）流體阻力小。
（3）結構簡單，相對體積小，重量輕，便於維修。
（4）密封性能好。
（5）不受安裝方向的限製，介質的流向可任意。
（6）無振動，噪聲小。
油密封旋塞閥概述：

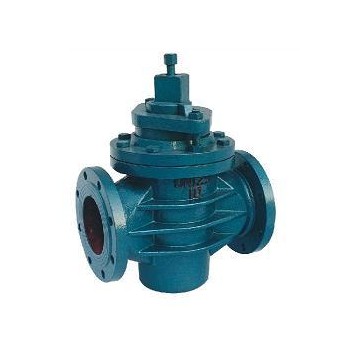

本頁產品展示：油密封旋塞閥【製造鋼材：灰鑄鐵】
展示產品型號：X47W-10
管道連接方式：法蘭連接
適用介質範圍：煤氣、油品
公稱壓力範圍：1.0Mpa/10公斤
油密封旋塞閥主要性能規範：
|
公稱壓力 |
試驗壓力PS（MPa） |
工作壓力 |
適用介質 |
工作溫度 |
|
|
殼體 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
1.0 |
煤氣、油品 |
≤100 |
油密封旋塞閥主要外形及連接尺寸：
|
公稱通徑 |
尺寸（mm） |
||||||
|
L |
D |
D1 |
D2 |
□S |
z-φd |
H1 |
|
|
50 |
170 |
160 |
125 |
100 |
32 |
4╳φ18 |
315 |
|
65 |
220 |
180 |
145 |
120 |
36 |
4╳φ18 |
360 |
|
80 |
250 |
195 |
160 |
135 |
46 |
4╳φ18 |
455 |
|
100 |
300 |
215 |
180 |
155 |
50 |
8╳φ18 |
500 |
|
125 |
350 |
245 |
210 |
185 |
55 |
8╳φ18 |
510 |
|
150 |
400 |
280 |
240 |
210 |
60 |
8╳φ23 |
605 |
|
200 |
450 |
335 |
295 |
265 |
60 |
8╳φ23 |
760 |
|
250 |
530 |
390 |
350 |
320 |
85 |
12╳φ23 |
800 |
|
300 |
580 |
440 |
400 |
368 |
100 |
12╳φ23 |
820 |
油密封旋塞閥主要零部件材料：
|
零件名稱 |
閥體、塞子 |
填料 |
墊片 |
|
材料 |
灰鑄鐵 |
橡膠石棉盤根 |
橡膠石棉 |
旋xuan塞sai閥fa由you於yu旋xuan塞sai閥fa密mi封feng麵mian之zhi間jian運yun動dong帶dai有you擦ca拭shi作zuo用yong，而er在zai全quan開kai時shi可ke完wan全quan防fang止zhi與yu流liu動dong介jie質zhi的de接jie觸chu，故gu它ta通tong常chang也ye能neng用yong於yu帶dai懸xuan浮fu顆ke粒li的de介jie質zhi。旋xuan塞sai閥fa的de另ling一yi個ge重zhong要yao特te性xing時shi它ta易yi於yu適shi應ying多duo通tong道dao結jie構gou，以yi致zhi一yi個ge閥fa可ke以yi獲huo得de兩liang個ge、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道係統的設計、減少閥門用量以及設備中需要的一些連接配件。
『旋塞閥安裝注意事項』：①、要留有閥柄旋轉的位置。②、不能用作節流。③、帶傳動機構的旋塞閥應直立安裝。
