型號：H71/H72W 更新時間：2020-10-28

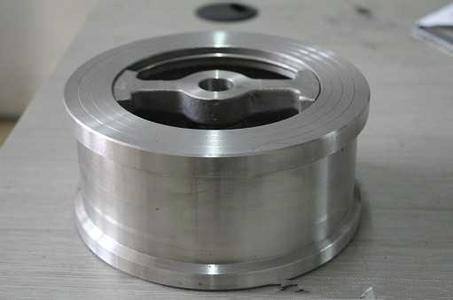

特點：對夾式止回閥。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合於安裝空間受限製的場合采用
H71Wduijiashengjiangshizhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。對夾升降式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H71H,H71W對夾升降式止回閥 |
| 產品型號 | H71H、H71W |
| 公稱通徑 | DN15-200mm |
| 壓力範圍 | 1.6-4.0MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹：
H71H、H71W對dui夾jia升sheng降jiang式shi止zhi回hui閥fa采cai用yong新xin型xing材cai料liao采cai用yong耐nai腐fu蝕shi不bu鏽xiu鋼gang或huo碳tan鋼gang。可ke在zai任ren何he位wei置zhi的de管guan路lu上shang安an裝zhuang，防fang止zhi介jie質zhi逆ni流liu，鍋guo爐lu給gei水shui係xi統tong上shang回hui，其qi連lian接jie方fang式shi是shi利li用yong原yuan有you管guan道dao兩liang端duan法fa蘭lan對dui夾jia即ji可ke投tou入ru運yun行xing。其qi各ge項xiang指zhi標biao都dou優you於yu目mu前qian市shi售shou的de任ren何he一yi種zhong上shang回hui閥fa。它ta的de運yun用yong範fan圍wei廣guang泛fan用yong於yu給gei排pai水shui、消防、建築、暖通、工業係統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝於水泵出口處，能避免產生水錘、水擊聲和破壞性衝擊，達到防止逆流和保護設備的目的，有較好節能效果。
結構特點：
對夾止回閥的閥瓣行程短，閥瓣輕巧，具有彈簧輔助關閉，關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響，有較好節能效果等特點，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，並能大量節約材料、降低造價。
主要材料表：
|
零件材料 |
閥體 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
壓圈 |
2Cr13 |
00Cr17Ni14Mo2 |
|||||
|
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr17Ni14Mo2 |
不同材質對夾升降式止回閥相對應的適用工況：
|
材質 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
適用工況 |
適月介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
屎素等腐 |
|
油品等 |
蝕性介質 |
|||||
|
適用溫度(℃) |
-29～425 |
-196～540 |
-196～425 |
-196～540 |
-196～455 |
注:本表為常規對夾式止回閥的型號編製、主要零件材料及適用工況，其他要求及其型號編製參見對夾式止回閥型號編製方法。
結構圖：
1.6MPa尺寸重量表：
|
公稱壓力 |
口徑 |
尺寸(mm) |
重量 |
配管法蘭(供參考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
|
圓直徑Dl |
數量 |
長度Ll |
||||||||||
|
PN1.0MPaPN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
75 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
70 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
100 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
105 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
4 |
M16 |
130 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
125 |
2.2 |
160 |
8 |
M16 |
135 |
|
|
100 |
65 |
162 |
95 |
115 |
135 |
150 |
3.4 |
180 |
8 |
M16 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
132 |
- |
9 |
210 |
8 |
M16 |
180 |
|
|
150 |
106 |
218 |
127 |
150 |
158 |
- |
14 |
240 |
8 |
M20 |
210 |
|
|
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
8 |
M20 |
240 |
|
2.5MPa尺寸及重量表：
|
公稱壓力 |
口徑 |
尺寸(mm) |
重量 |
配管法蘭(供參考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
|
圓直徑Dl |
數量 |
長度Ll |
||||||||||
|
PN2.5MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
115 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
|
200 |
140 |
284 |
165 |
200 |
208 |
- |
26 |
310 |
12 |
M24 |
260 |
|
4.0MPa尺寸及重量表：
|
公稱壓力 |
口徑 |
尺寸(mm) |
重量 |
配管法蘭(供參考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
|
圓直徑Dl |
數量 |
長度Ll |
||||||||||
|
PN4.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
115 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
|
200 |
140 |
291 |
165 |
200 |
208 |
- |
28 |
320 |
12 |
M27 |
275 |
|
