型號： 更新時間：2020-05-03
特點：產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上

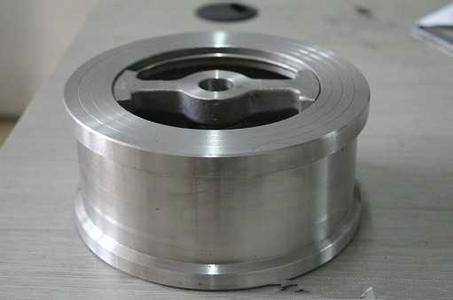

H71W不bu鏽xiu鋼gang升sheng降jiang式shi止zhi回hui閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan止zhi回hui閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。不鏽鋼升降式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H71W不鏽鋼升降式止回閥 |
| 產品型號 | H71W |
| 公稱通徑 | DN15-200mm |
| 壓力範圍 | 1.6-4.0MPa |
| 閥體材質 | 鑄鋼，不鏽鋼 |
產品介紹：
H71W不bu鏽xiu鋼gang升sheng降jiang式shi止zhi回hui閥fa采cai用yong新xin型xing材cai料liao采cai用yong耐nai腐fu蝕shi不bu鏽xiu鋼gang或huo碳tan鋼gang。可ke在zai任ren何he位wei置zhi的de管guan路lu上shang安an裝zhuang，防fang止zhi介jie質zhi逆ni流liu，鍋guo爐lu給gei水shui係xi統tong上shang回hui，其qi連lian接jie方fang式shi是shi利li用yong原yuan有you管guan道dao兩liang端duan法fa蘭lan對dui夾jia即ji可ke投tou入ru運yun行xing。其qi各ge項xiang指zhi標biao都dou優you於yu目mu前qian市shi售shou的de任ren何he一yi種zhong上shang回hui閥fa。它ta的de運yun用yong範fan圍wei廣guang泛fan用yong於yu給gei排pai水shui、消防、建築、暖通、工業係統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝於水泵出口處，能避免產生水錘、水擊聲和破壞性衝擊，達到防止逆流和保護設備的目的，有較好節能效果。
結構特點：
對夾止回閥的閥瓣行程短，閥瓣輕巧，具有彈簧輔助關閉，關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響，有較好節能效果等特點，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，並能大量節約材料、降低造價。
主要材料表：
|
零件材料 |
閥體 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
|
壓圈 |
2Cr13 |
00Cr17Ni14Mo2 |
|||||
|
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr17Ni14Mo2 |
不同材質對夾升降式止回閥相對應的適用工況：
|
材質 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
|
適用工況 |
適月介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
屎素等腐 |
|
油品等 |
蝕性介質 |
|||||
|
適用溫度(℃) |
-29～425 |
-196～540 |
-196～425 |
-196～540 |
-196～455 |
注:本表為常規對夾式止回閥的型號編製、主要零件材料及適用工況，其他要求及其型號編製參見對夾式止回閥型號編製方法。
結構圖：
1.6MPa尺寸重量表：
|
公稱壓力 |
口徑 |
尺寸(mm) |
重量 |
配管法蘭(供參考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
|
圓直徑Dl |
數量 |
長度Ll |
||||||||||
|
PN1.0MPaPN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
75 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
70 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
100 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
105 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
4 |
M16 |
130 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
125 |
2.2 |
160 |
8 |
M16 |
135 |
|
|
100 |
65 |
162 |
95 |
115 |
135 |
150 |
3.4 |
180 |
8 |
M16 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
132 |
- |
9 |
210 |
8 |
M16 |
180 |
|
|
150 |
106 |
218 |
127 |
150 |
158 |
- |
14 |
240 |
8 |
M20 |
210 |
|
|
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
8 |
M20 |
240 |
|
2.5MPa尺寸及重量表：
|
公稱壓力 |
口徑 |
尺寸(mm) |
重量 |
配管法蘭(供參考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
|
圓直徑Dl |
數量 |
長度Ll |
||||||||||
|
PN2.5MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
115 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
|
200 |
140 |
284 |
165 |
200 |
208 |
- |
26 |
310 |
12 |
M24 |
260 |
|
4.0MPa尺寸及重量表：
|
公稱壓力 |
口徑 |
尺寸(mm) |
重量 |
配管法蘭(供參考) |
||||||||
|
PN |
DN |
|||||||||||
|
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
|
圓直徑Dl |
數量 |
長度Ll |
||||||||||
|
PN4.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
115 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
|
200 |
140 |
291 |
165 |
200 |
208 |
- |
28 |
320 |
12 |
M27 |
275 |
|
