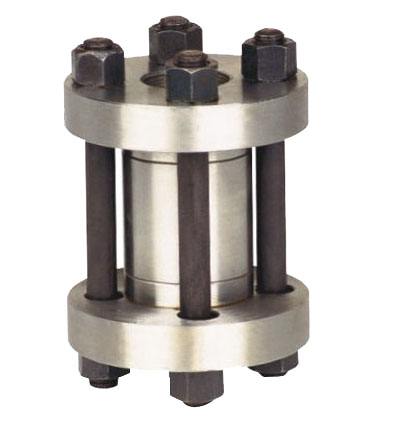

型號：H72Y-160 更新時間：2020-05-03
特點：H72H止回閥通過選用不同的材質，可適用於水、蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。
H72Y對dui夾jia式shi高gao壓ya止zhi回hui閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan止zhi回hui閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。對dui夾jia式shi高gao壓ya止zhi回hui閥fa由you適shi用yong於yu各ge種zhong不bu同tong的de輕qing重zhong工gong業ye工gong況kuang以yi及ji建jian築zhu管guan道dao。廣guang泛fan應ying用yong於yu：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H72Y對夾式高壓止回閥 |
| 產品型號 | H72Y |
| 公稱通徑 | DN10-DN200mm |
| 壓力範圍 | 16-32MPa |
| 閥體材質 | 鑄鋼、鍛鋼、不鏽鋼 |
產品介紹：
H72Y對夾式高壓止回閥適用於公稱壓力PN1.0MPa～42.0MPa、Class150～2500mm;公稱通徑DN15～1200mm、NPS1/2～48;工作溫度196～540℃的各種管路上，用於防止介質倒流。H72H止回閥通過選用不同的材質，可適用於水、蒸汽，油品、硝酸、醋酸、強氧化性介質用尿素等多種介質。
標準與規範：
1、設計與製造：API594、API6D、JB/T8937：
2、結構與長度：API1594、AP16D、DIN3202、JB/T8937
3、壓力-溫度等級：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4、試驗與檢驗：AP1598、JB/T9092
5、配管法蘭：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47
主要性能規範：
|
型號 |
公稱壓力 |
試驗壓力p（MPa） |
工作壓力 |
工作溫度 |
工作介質 |
|
|
殼體 |
密封 |
|||||
|
H72Y-160 |
16 |
24 |
16 |
16 |
≤200 |
氮、氫、銅按、氨氣、堿液 |
|
H72Y-320 |
32 |
48 |
32 |
32 |
||
|
H72W-220R |
22 |
33 |
22 |
22 |
尿素、甲胺 |
|
|
H72W-320R |
32 |
48 |
32 |
32 |
||
主要零件材料：
|
零件名稱 |
閥座、閥瓣 |
閥蓋 |
閥體 |
O形圈 |
|
H72Y-160 H72Y-320 |
鉻鋼 |
碳鋼 |
鉻鋼 |
氟26-41橡膠 |
|
H72W-220R H72W-320R |
鉻鎳鉬不鏽 |
— |
||
產品結構圖：
H72Y-160主要尺寸及重量：
|
公稱通徑 |
尺寸（mm) |
重量 |
|||||
|
D |
D1 |
d |
M |
L |
L1 |
||
|
10 |
95 |
42 |
10 |
M24 |
60 |
155 |
3.4 |
|
15 |
95 |
42 |
12 |
M24 |
60 |
158 |
4.1 |
|
25 |
105 |
50 |
15 |
M33 |
65 |
163 |
6.9 |
|
32 |
115 |
62 |
25 |
M42 |
80 |
180 |
8.0 |
|
40 |
165 |
88 |
32 |
M52 |
90 |
230 |
15 |
|
50 |
165 |
88 |
39 |
M64 |
115 |
265 |
27 |
|
365 |
200 |
116 |
53 |
M80 |
140 |
315 |
49 |
|
80 |
225 |
138 |
60 |
M100 |
160 |
360 |
88 |
|
100 |
260 |
160 |
76 |
M125 |
180 |
420 |
91 |
|
125 |
300 |
195 |
90 |
M155 |
200 |
460 |
115 |
|
150 |
330 |
212 |
120 |
M175 |
220 |
500 |
145 |
|
200 |
400 |
250 |
176 |
M215 |
240 |
570 |
160 |
H72Y-320主要尺寸及重量：
|
公稱通徑 |
尺寸（mm） |
重量 |
|||||
|
D |
D1 |
d |
M |
L |
L1 |
||
|
10 |
95 |
42 |
10 |
M24 |
60 |
155 |
3.4 |
|
15 |
105 |
50 |
12 |
M33 |
65 |
158 |
4.5 |
|
25 |
115 |
62 |
23 |
M42 |
80 |
180 |
7.3 |
|
32 |
135 |
70 |
29 |
M48 |
90 |
200 |
8.7 |
|
40 |
165 |
88 |
34 |
M52 |
115 |
255 |
17 |
|
50 |
200 |
116 |
53 |
M80 |
140 |
300 |
30 |
|
65 |
225 |
138 |
60 |
M100 |
160 |
345 |
56 |
|
80 |
260 |
160 |
68 |
M125 |
180 |
410 |
92 |
|
100 |
300 |
195 |
85 |
M155 |
200 |
470 |
109 |
|
125 |
330 |
212 |
120 |
M175 |
220 |
510 |
135 |
|
150 |
400 |
250 |
135 |
M215 |
240 |
570 |
160 |
|
200 |
480 |
320 |
176 |
M265 |
280 |
670 |
180 |
