型號： 更新時間：2020-05-03
特點：無
H41H,H41Yduangangfalanzhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。鍛鋼法蘭止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

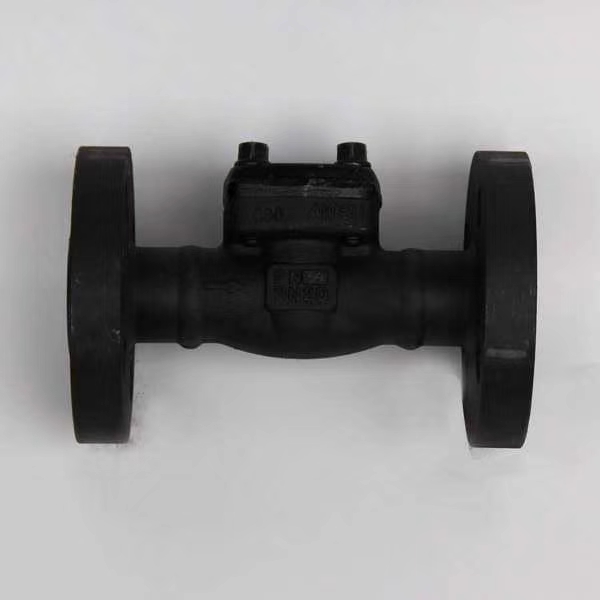

| 產品名稱 | H41H,H41Y鍛鋼法蘭止回閥 |
| 產品型號 | H41H、H41Y |
| 公稱通徑 | DN15-DN50mm |
| 壓力範圍 | 150-2500Lb |
| 閥體材質 | 鍛鋼、鍛不鏽鋼 |
產品介紹：
H44H、H44Y型鍛鋼法蘭止回閥閥瓣與閥座密封麵采用鈷基硬質合金等離子噴焊而成硬度高、抗衝蝕、經久耐用。適用於公稱壓力PN1.6～42.0Mpa工作溫度600℃的石油、化工、水力、火力電站等各種工況的管路上切斷或接通介質。閥瓣、閥座密封麵采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊麵成耐磨、耐高溫、耐腐蝕、抗擦傷性能好使用壽命長等特點。不鏽鋼銷軸與閥瓣連接采用內裝式結構-性能優良-密封更可靠。產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上防介質倒流作用。適用介質為水、油品、蒸汽、氣體及某些腐蝕性液體介質等。
結構特點：
1、導向筋上堆焊硬質合金閥體上腔導向套采用不鏽鋼材料製成保證閥瓣動作靈活；
2、閥瓣與閥座密封麵采用鈷基硬質合金等離子噴焊而成硬度高、抗衝蝕、經久耐用；
3、先進的壓力密封設計和高純石墨墊片環以確保高氣密；
4、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好；
5、閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生的猛烈衝擊。
標準材質明細表：
|
序號 |
Part Name |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
3 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
銘牌 |
SS |
|||
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
注意：客戶需求的其他材質也可采用。密封麵料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不鏽鋼；
尺寸（mm）和重量（kg）：
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
||
|
L(RF) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H |
150Lb ～ 300Lb |
61 |
61 |
79 |
95 |
103 |
118 |
|
|
600Lb |
61 |
79 |
95 |
103 |
118 |
135 |
||
|
重量 |
150Lb |
RF |
2.56 |
3.37 |
4.37 |
8.17 |
8.94 |
12.64 |
|
BW |
1.70 |
190 |
2.10 |
5.12 > |
5.50 > |
1.89 > |
||
|
300Lb |
RF |
2.73 > |
3.65 > |
4.74 > |
8.77 > |
9.60 > |
13.70 > |
|
|
BW |
1.90 > |
2.10 > |
3.00 > |
5.12 > |
6.60 > |
7.85 > |
||
|
600Lb |
RF |
3.00 > |
4.00 > |
5.83 > |
9.47 > |
10.10 > |
15.6 > |
|
|
BW |
2.00 > |
3.12 > |
4.25 > |
7.25 > |
8.56 > |
13.60 > |
||
標準材質明細表：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
3 |
閃瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
4 |
銘牌 |
SS |
|||
|
5 |
墊片 |
316夾柔性石墨 |
|||
|
6 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8(M) |
A193 B8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
注意：客戶需求的其他材質也可采用。密封麵料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不鏽鋼；
尺寸（mm）和重量（kg）：
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L(RTJ) |
216 |
229 |
254 |
279 |
305 |
371 |
|
|
L1(BW) |
216 |
229 |
254 |
279 |
305 |
368 |
|
|
H |
79 |
79 |
95 |
104 |
120 |
139 |
|
|
重量 |
RTJ |
8.5 |
10.5 |
15.7 |
20.8 |
27.2 |
33.0 |
|
BW |
6.4 |
8.0 |
13.2 |
17.8 |
24.2 |
29.7 |
|
