型號：H44W 更新時間：2020-05-03
特點：產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。
H44Hfalanxuanqishizhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。法蘭旋啟式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H44H法蘭旋啟式止回閥 |
| 產品型號 | H44H |
| 公稱通徑 | DN15-DN350mm |
| 壓力範圍 | 1.6-2.5MPa |
| 閥體材質 | 鑄鋼、WCB、碳鋼 |
產品介紹：

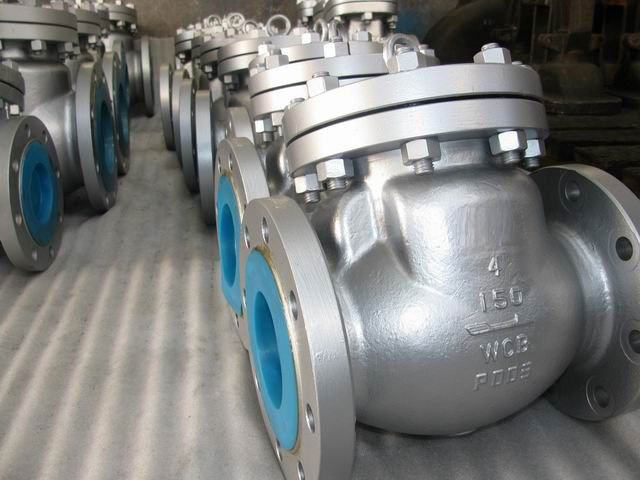

H44H法fa蘭lan旋xuan啟qi式shi止zhi回hui閥fa又you稱cheng單dan向xiang閥fa或huo逆ni止zhi閥fa，其qi作zuo用yong是shi防fang止zhi管guan路lu中zhong的de介jie質zhi倒dao流liu。啟qi閉bi件jian靠kao介jie質zhi流liu動dong和he力li量liang自zi行xing開kai啟qi或huo關guan閉bi，以yi防fang止zhi介jie質zhi倒dao流liu的de閥fa門men叫jiao止zhi回hui閥fa。止zhi回hui閥fa屬shu於yu自zi動dong閥fa類lei，主zhu要yao用yong於yu介jie質zhi單dan向xiang流liu動dong的de管guan道dao上shang，隻zhi允yun許xu介jie質zhi向xiang一yi個ge方fang向xiang流liu動dong，以yi防fang止zhi發fa生sheng事shi故gu。本ben類lei閥fa門men在zai管guan道dao中zhong一yi般ban應ying當dang水shui平ping安an裝zhuang。旋xuan啟qi式shi止zhi回hui閥fa適shi用yong於yu公gong稱cheng壓ya力liPN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用於防止介質倒流。通過選用不同的材質(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V，可適用於水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用於石油、化工、製藥、化肥、電dian力li等deng管guan路lu上shang。旋xuan啟qi式shi止zhi回hui閥fa采cai用yong內nei裝zhuang搖yao臂bi旋xuan啟qi式shi結jie構gou，閥fa門men的de所suo有you啟qi閉bi件jian都dou裝zhuang於yu閥fa體ti內nei部bu，不bu穿chuan透tou閥fa體ti，除chu了le中zhong法fa蘭lan部bu位wei用yong密mi封feng墊dian片pian和he密mi封feng環huan外wai，整zheng體ti沒mei有you外wai漏lou點dian，杜du絕jue閥fa門men外wai泄xie的de可ke能neng。 旋啟式止回閥搖臂和閥瓣連接處采用球麵連接的結構，使得閥瓣在360度範圍內有一定的自由度，有適當的微量位置補償。適用於清淨介質，不宜用於含有固體顆粒和粘度較大的介質。
結構特點：
1、選材考究，符合國內、外相關標準，材料的全麵質量高。
2、密封副配對先進合理，閥瓣、閥座密封麵采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊麵成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計製造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用於各種壓力、溫度及介質工況。
可按用戶要求設計製造不同結構形式和連接形式的止回閥，為各種設備配套使用
H44H-16接尺寸表：
|
型號 |
公稱壓力 |
公稱通徑 |
尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D3 |
H |
||||
|
H44H-16C |
1.6 |
40 |
200 |
145 |
110 |
88 |
20 |
4-18 |
145 |
103 |
15.2 |
|
50 |
230 |
160 |
125 |
102 |
20 |
4-18 |
185 |
160 |
21.3 |
||
|
65 |
290 |
180 |
145 |
122 |
22 |
8-18 |
215 |
175 |
28.1 |
||
|
80 |
310 |
195 |
160 |
133 |
22 |
8-18 |
235 |
185 |
37.6 |
||
|
100 |
350 |
230 |
180 |
158 |
24 |
8-23 |
270 |
220 |
56.7 |
||
|
125 |
400 |
270 |
210 |
184 |
28 |
8-25 |
340 |
248 |
91 |
||
|
150 |
480 |
300 |
240 |
212 |
30 |
8-25 |
375 |
270 |
129 |
||
|
200 |
550 |
360 |
295 |
268 |
34 |
12-25 |
435 |
350 |
210 |
||
|
250 |
650 |
425 |
355 |
320 |
36 |
12-30 |
515 |
415 |
290 |
||
|
300 |
750 |
485 |
410 |
370 |
40 |
16-30 |
|
|
320 |
||
|
350 |
850 |
550 |
470 |
430 |
44 |
16-34 |
|
|
420 |
||
H44H-25連接尺寸表：
|
型號 |
公稱壓力 |
公稱通徑 |
尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D3 |
H |
||||
|
H44H-25C |
2.5 |
40 |
200 |
145 |
110 |
88 |
20 |
4-18 |
145 |
103 |
15.2 |
|
50 |
230 |
160 |
125 |
102 |
20 |
4-18 |
185 |
160 |
21.3 |
||
|
65 |
290 |
180 |
145 |
122 |
22 |
8-18 |
215 |
175 |
28.1 |
||
|
80 |
310 |
195 |
160 |
133 |
22 |
8-18 |
235 |
185 |
37.6 |
||
|
100 |
350 |
230 |
180 |
158 |
24 |
8-23 |
270 |
220 |
56.7 |
||
|
125 |
400 |
270 |
210 |
184 |
28 |
8-25 |
340 |
248 |
91 |
||
|
150 |
480 |
300 |
240 |
212 |
30 |
8-25 |
375 |
270 |
129 |
||
|
200 |
550 |
360 |
295 |
268 |
34 |
12-25 |
435 |
350 |
210 |
||
|
250 |
650 |
425 |
355 |
320 |
36 |
12-30 |
515 |
415 |
290 |
||
|
300 |
750 |
485 |
410 |
370 |
40 |
16-30 |
|
|
320 |
||
|
350 |
850 |
550 |
470 |
430 |
44 |
16-34 |
|
|
420 |
||
