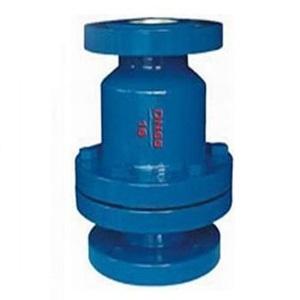

型號：HC41X 更新時間：2020-05-03
特點：垂直安裝在管路中，靠係統內的壓力差和閥瓣的自身重量實現升降，自動阻止介質水的逆流，保證管路的正常運行使用
HC41Xjienengsuoshizhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。節能梭式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | HC41X節能梭式止回閥 |
| 產品型號 | HC41X |
| 公稱通徑 | DN40-DN400mm |
| 壓力範圍 | 1.0-2.5MPa |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
HC41X節能梭式止回閥是利用壓差梭動原理研製而成，內部由止回閥芯、導向閥芯及密封墊組成。當止回閥芯下端壓力大於上端壓力時，使其產生向上移動，閥門開啟，反之則關閉，該閥目前最大口徑為DN400，多用於高層建築供水係統中，無論在流阻、密封性，還是在成本、使用壽命等方麵均優於旋啟式止回閥。
零件材料：
|
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
|
導向網 |
球墨鑄鐵 |
|
閥瓣 |
鑄鋼鍍鋅件 |
|
密封麵 |
丁腈橡膠 |
性能參數：
|
公稱壓力 |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力 |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力 |
1.1 |
1.76 |
2.75 |
|
介質溫度 |
≤80℃ |
||
|
適用溫度 |
清水、油品 |
||
結構圖及主要外形尺寸：
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
165 |
205 |
215 |
240 |
292 |
330 |
355 |
495 |
620 |
700 |
785 |
915 |
